Подложка для изготовления бумаги для электрофотографической или электростатической записи

Подложка для изготовления бумаги для электрофотографической или электростатической записи

Иллюстрации

Показать все

Реферат

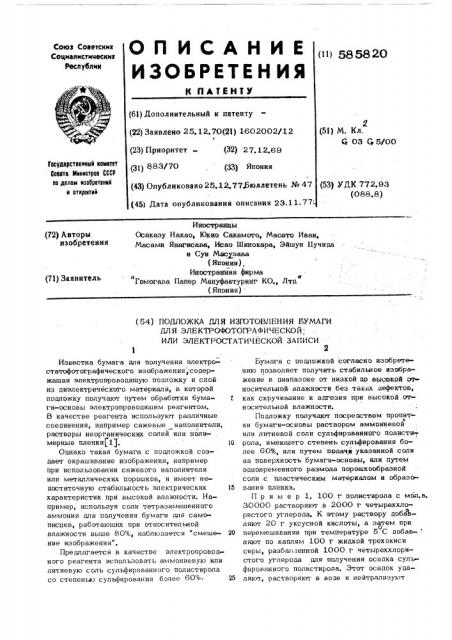

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Соцнаимстмчеснмх

Республик

К ПАТЕНТУ (6l) Дополнительный к патенту (22) Заявлено 25. 12.70(21) 1602002/12 (23) Приоритет - (32) 27.12.8ц а (5I) М. KJt, G ОЗ (5/00

Гооударственный комнтет

Совета Инннотров СССР но делам нзобретеннй н открытей (3т) 88М70 (33) Япония (43) Опубликовано 25.12.77 Бюллетень № 47 (45) Дата опубликования описания 23.11.77 (53) УДК 772,93 (088.8) Ирины

Осаказу Harao, Юкио Сакамото, Масато Иван, Масами Янагисава, Исао Шинокара, Эйшун Нучида и Суи Мас зава (Япония), Иностранная фирма

>f Ф

Гомогава Папер Мануфактуринг КО„Лтд (Япония) . (72) Авторы изобретения (71) Заявитель (S4) ПОДЛОЖКА ДЛЯ ИЗГОТОВЛЕНИЯ БУМАГИ

ДЛ Я ЭЛЕКТРОФОТОГРАФИЧЕСКО Й;

ИЛИ ЭЛЕКТРОСТАТИЧЕСКОЙ ЗАПИСИ

15

Известна бумага для получения электростатофотографического изображения, содержашая электропроводяшую подложку и слой из диэлектрического материала, в которой подложку получают путем обработки бумаги-основы электропроводяшим реагентом.

В качестве реагента используют различные соединения, например сажевые наполнители, растворы неорганических солей или полимерные пленки(1 J, Однако такая бумага с подложкой создает окрашивание изображения, например при использовании сажевого наполнителя или металлических порошков, и имеет недостаточную стабильность электрических характеристик при высокой влажности. Например, используя соли тетразамешенного аммония для получения бумаги для самописпев> работаюших при относительной влажности выше 80%> наблюдается "смеше.ние изображения", Предлагается в качестве электропроводного реагента использовать аммониевую или литиевую соль сульфированного полистирола со степенью сульфирования более 60lo .

Бумага с подложкой согласно изобретению позволяет получить стабильное изображение в диапазоне от низкой до высокой ж носительной влажности без таких дефектов, как скручивание и am.åçèÿ при высокой оч носительной влажности.

Подложку получают посредством пропитки бумаги-основы раствором аммониевой или литиевой соли сульфированного полисти; рола, имеюшего степень сульфирования более 60%, или путем подачй указанной соли на поверхность бумаги-основы, или путем одновременного размола порошкообразной соли с пластическим материалом и образования пленки.

Пример 1, 100 г полистирола с мол.в.

30000 растворяют в 2000 r четыреххлористого углерода, К этому раствору добавляют 20 r уксусной кислоты, а затем при о перемешивании при температуре 5 С добав- . ляют по каплям 100 г жидкой трехокиси серы, разбат1тенной 1000 г четыреххлористого углерода для получения осадка сульфированного полистирола, Этот осадок удаляют> растворяют в воде и нейтрализуют

5858 2Г

Составитель О. Маслаченко 1 ехред И. Климко Корректс С. Ямалова

Редактор А. Бер

Заказ 4184/26 Тираж 574 Подписное

Ш1ИИПИ Государственногп комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж35, Раушская наб., д. 4/5

Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 гидрбокисью аммония, Водный раствор диализуют с пелью удаления побочных солей и высушивают под вакуумом, Полученная аммониевая соль сульфированного полистирола имеет степень сульфирования 61%. Этой солью обрабатывают бумагуоснову из расчета 3 г/м- твердых вешеств о и сушат при 120 С. Полученная подложка имеет поверхностное удельное сопротивление 7,5х10 Ом при 65%. относительной 6, влажности.

Пример 2. Аммониевую соль сульфированного полистирола, полученного в соответствии. с примером 1, размельчают, смешивают с жидким пропиленом при весо- вом соотношении 1% и формируют в пленку толшиной 100 мкм. Поверхностное удельное

)О сопротивление пленки составляет 7,2х 10 Ом при 65 о относительной влажности.

Формула изобретени я

Подложка для изготовления бумаги для электрофотографической или электростатической записи, содержашая бумагу-основу и электропроводяший реагент, о т л ич аюшая с я тем, что,с цельюулучшения качества бумаги за счет повышения ее поверхностного удельного сопротивления, в качестве электропроводяшего реагента используют алюминиевую или литиевую соль сульфированного полистирола со степенью сульфирования более 607.

Источники информации, пр инятые во внимание при экспертизе:

1, Авторское свидетельство СССР

Ло 193300, кл. 6 03 G 5/04, 196 7,
