Способ получения псевдосветящихся изображений

Иллюстрации

Показать все

Реферат

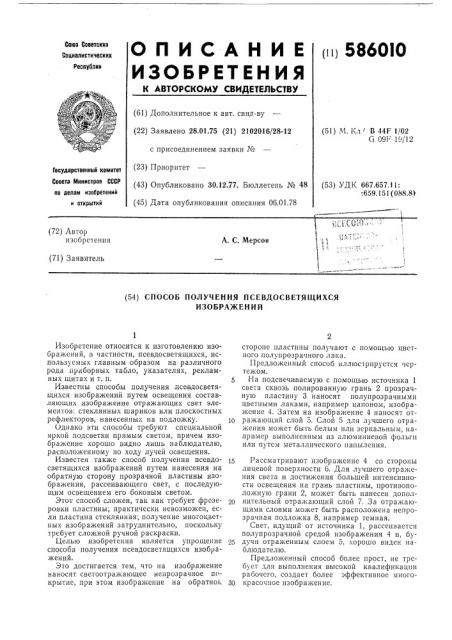

О П И С А Н И Е (ii) 5860IO

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублин (61) Дополнительное к авт. свил-ву (22) Заявлено 28.01.75 (21) 2102016/28-12 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.12.77. Бюллетень № 48 (45) Дата опубликования описания 06.01.78 (51) М. Кл.- В 44F 1/02

Ci 09F 19/12

Государственный комитет

Совета Министров СССР (53) УДК 667.657,11:

:659.151 (088.8) оо делам изобретений и открытий (72) Автор изобретения

А. С. Мерсов (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ПСЕВДОСВЕТЯЩИХСЯ

ИЗОБРАЖЕН И Й

1

Изобретение относится к изготовлению изображений, в частности, псевдосветящихся, используемых главным образом на различного рода приборных табло, указателях, рекламных щитах и т. п.

Известны способы получения лсевдосветящихся изображений путем освещения составляющих изображение отражающих свет элементов: стеклянных шариков или плоскостных рефлекторов, нанесенных на подложку.

Однако эти способы требуют специальной яркой подсветки прямым светом, причем изображение хорошо видно лишь наблюдателю, расположенному по ходу лучей освещения.

Известен также способ получения псевдосветящихся изображений путем нанесения на обратную сторону прозрачной пластины изображения, рассеивающего свет, с последующим освещением его боковым светом.

Этот способ сложен, так как требует фрезеровки пластины; практически невозможен, если пластина стеклянная; получение многоцветных изображений затруднительно, поскольку требует сложной ручной раскраски.

Целью изобретения является упрощение способа получения псевдосветящихся изображений.

Это достигается тем, что на изображение наносят светоотражающее непрозрачное по— крытие, при этом изображение на обратнок стороне пластины получают с помощью цветного полупрозрачного лака.

Предложенный способ иллюстрируется чертежом.

На подсвечи ваемую с помощью источника 1 света сквозь полированную грань 2 прозрачную пластину 3 наносят полупрозрачными цветными лаками, например цапоном, изображение 4. Затем на изображение 4 наносят отражающий слой 5. Слой 5 для лучшего отражения может быть белым или зеркальным, например выполненным из алюминиевой фольги или путем металлического напыления.

15 Рассматривают изобр "æåíèå 4 со стороны лицевой поверхности 6. Для лучшего отражения света и достижения большей интенсивности освещения на грань пластины, противоположную грани 2, может быть нанесен допол2р нительный отражающий слой 7, За отражающими слоями может быть расположена непрозрачная подложка 8, например темная.

Свет, идущий от источника 1, рассеивается полупрозрачной средой изображения 4 и, бу25 дучи отраженным слоем 5, хорошо виден наблюдателю.

Предложенный способ более прост, не требует для выполнения высокой квалификации рабочего, создает более эффективное многоЗО красочное изображение.

586010

Формула изобретения

Составитель М. Никулина

Техред Н. Рыбкина Корректор Л. Орлова

Редактор А. Купрякова

Подписное

Заказ 2922/!2 Изд. № 110 Тираж 509

НПО Государственного комитета Совета Министров СССР по делам íаобретенкй н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ получения псевдооветящихся изображений путем нанесения на обратную сторону прозрачной пластины изображения, рассеивающего свет, с последующим освещением его боковым светом, отличающийся тем, что, с целью упрощения, процесса, на изображение наносят светоотражающее непрозрачное покрытие, при этом изображение на обратной

5 стороне пластины получают с помощью цветного полупрозрачного лака.
