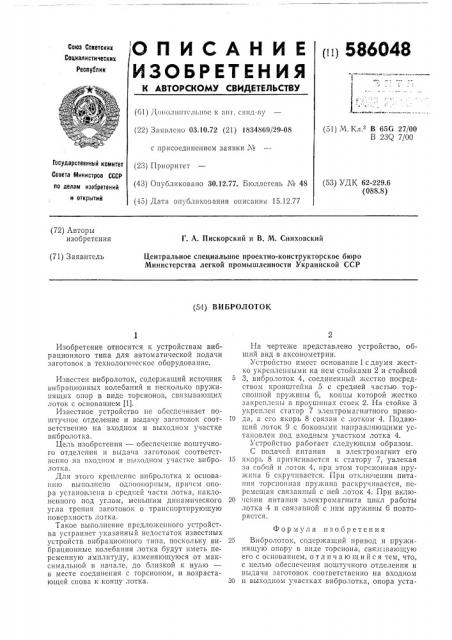

Сова Советских

1п1 586048

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. спид-ву (22) Заявлено 03.10.72 (21) 1834869/29-08 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30.12.77. Бюллетень ¹ 48 (45) Дата опубликования описания 15.12.77 (51) М, Кл 2 В 65G 27/00

В 23@ 7/00

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 62-229 6 (088.8) (72) Авторы изобретения

Г. А. Пискорский и В. М. Сниховский (71) Заявитель

Центральное специальное проектно-конструкторское бюро

Министерства легкой промышленности Украинской ССР (54) ВИБРОЛОТОК

Изобретение относится к устройствам вибрационного типа для автоматической подачи заготовок в технологическос оборудование.

Известен вибролоток, содержащий источник вибрационных колебаний и несколько пружинящих опор в виде торсионов, связывающих лоток с основанием (1).

Известное устройство не обеспечивает поштучное отделение и выдачу заготовок соответственно на входном и выходном участке вибролотка.

Цель изобретения — обеспечение поштучного отделения и выдача заготовок соответственно на входном и выходном участке вибролотка.

Для этого крепление вибролотка к основанию выполнено одноопорным, причем опора установлена в средней части лотка, наклоненного под углом, меньшим динамического угла трения заготовок о транспортирующую поверхность лотка.

Такое выполнение предложенного устройства устраняет указанный недостаток известных устройств вибрационного типа, поскольку вибрационные колебания лотка будут иметь переменную амплитуду, изменяющуюся от максимальной в начале, до близкой к нулю в месте соединения с горсионом, и возрастающей снова к концу лотка.

На чертеже представлено устройство, общий вид в аксонометрии.

Устройство имеет основание 1 с двумя жестКо укрепленными на нем стойками 2 и стойкой

5 3, вибролоток 4, соединенный жестко посредством кронштейна 5 с средней частью торсионной пружины 6, концы которой жестко закрсплспы в проушинах стоек 2. На стойке 3 укреплен статор 7 электромагнитного приво10 да, а его якорь 8 связан с лотком 4. Подающий лоток 9 с боковыми направляющими установлен под входным участком лотка 4.

Устройство работает следующим образом.

С подачей питания в электромагнит его

15 якорь 8 притягивается и статору 7, увлекая за собой и .-.оток 4, при этом торсионная пружи а 6 скручпвастся. При отключении питания торсионная пружина раскру гивается, перемещая связанный с ней лоток 4. При вклю20 чспии питания электромагнита цикл работы лотка 4 и связанной с ним пружины 6 повторястся.

Формула изобретения

25 Вибролоток, содержащий привод и пружинящую опору в виде торсиона, связывающую его с основанием, отличающийся тем, что, с целью обеспечения поштучного отделения и выдачи заготовок соответственно на входном

30 и выходном участках вибролотка, опора уста586048

Составитель М. Пуряев

Техред И. Карандашова Корректор А, Степанова

Редактор Л. Чепайкина

Заказ 2905/17 Изд. № 1024 Тираж 1109

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр, Сапунова, 2 новлена в средней части лотка, причем последний наклонен под углом, меньшим динамического угла трения заготовки о транспортируюшую поверхность лотка, 4

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство CCCP М 126405, кл. В 65G 27/08, 1959.
