Устройство для монтажа крупногабаритных конструкций
Иллюстрации
Реферат

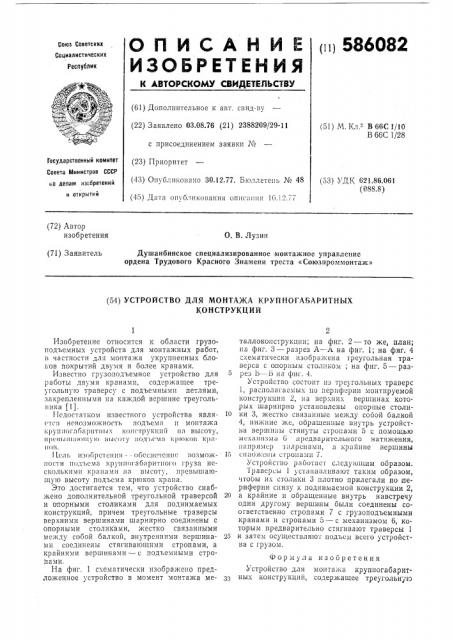

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ (II) 586082
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.08.76 (21) 2388209/29-11 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30.12.77, Бюллетень № 48 (45) Дата опубликования оппслппя 16.l .77 (51) М. Кл. - В 66C1/10
В 66С 1/28
Государственный комитет
Совета Министров СССР
) о ленам изобретений (53) УДК 621.86.061 (088.8) н открытий (72) Автор изобретения
О. В. Лузин (71) Заявитель
Душанбинское специализированное монтажное управление ордена Трудового Красного Знамени треста «Союзпроммонтаж» (54) УСТРОЙСТВО ДЛЯ МОНТАЖА КРУПНОГАБАРИТНЫХ
КОНСТРУКЦИЙ
Изобретение относится к области грузоподъемных устройств для монтажных работ, в частности для монтажа укрупненных блоков покрытий двумя и более кранами.
Известно грузоподъемное устройство для работы двумя кранами, содерясащее треугольную траверсу с подъемными петлями, закрепленными на каждой вершине треугольника (1).
11едостатком известного устройства явля< тея невозможность подъема и монтажа круп <оглблрптвых I«)II<"lpytI)
1lc;lI, и)0<)p< I< IIIIII — — обеспечение возможности подъема крут<погаблритного груза несколькими кранами пл высоту, превышающую высоту подъема крюков крана.
Это достигается тем, что устройство снабжено дополнительной треугольной траверсой и опорными столиками для поднимаемых конструкций, причем треугольные траверсы верхними вершинами шарнирно соединены с опорными столиками, жестко связанными между сооой балкой, внутренними вершинами соединены стягивающими стропами, а крайними вершинами — с подъемными стропами.
На фиг. 1 схематически изображено предложенное устройство в момент монтажа металлокопструкции; на фиг. 2 — то же, план; на фиг. 3 — разрез Л вЂ” А на фиг. 1; на фиг. 4 схематически изображена треугольная траверса с опорным столиком; на фиг. 5 — раз5 рез Б — 15 на фиг. 4.
Устройство состоит из треугольных траверс
1, располагаемых по перпфе1зии монтируемои конструкции 2, на верхних вершинах которых шарнирно установлены опорные столи10 ки 3, жестко связанные между сооой балкой
4, нижние же, обращенные внутрь устройства вершины стянуты стропами 5 с помощью механизма б предварительного натяжения, например т;)лрепамп, а крайние вершины
I5> <.II IuiIiclII>I стропа. ап 7.
Устройство рлботаст следующим образом.
1 pBBcpi 1 устапавлива<от таким образом, чтооы их столики 3 плотно прилегали по <периферии снизу к поднимаемой конструкции 2, 20 а крайние и обращенные внутрь навстречу один другому вершины были соединены соответственно стропами 7 с грузоподъемными кранами и стропами 5 — с механизмом б, которым предварительно стягивают траверсы 1
25 и затем осуществляю" подъем всего устройства с грузом.
Формула изобретения
Устройство для монтажа крупногабарит. ных конструкций, содержашее треугольную
586082
Ij7II?. 2 траверсу и стропы, отличающееся тем, что с целью обеспечения возможности подъема крупногабаритного груза несколькими кранами на высоту, превышающую высоту подъема крюков крана, оно снабжено дополнительной треугольной траверсой и опорными столиками для поднимаемых конструкций, причем треугольные траверсы верхними вершинами шарнирно соединены с опорными столиками, жестко связанными между собой балкой, внутренними вершинами соединены стягивающими стропами, а крайними вершинами — с подъемными стропами.
Источники информации, принятые во внимание при экспертизе
1. Патент США № 2346277, кл, 294 — 1, 1944.
586082
Рог 4
Состявитсль В. Романов
Тсхрсд И. Михайлова
Коррсктор Т ДобровольскМ
Рсдяктор T. Морозова
Подписнос
Типография, пр. Сапунова, 2
Заказ 2710113 Изд. ¹ " 986 Тираж 1080
1-1ПО Госудярствснного комитета Совста Министров СССР по дслам изобрстспий и открытий
113035, Москва, Ж-35, Раушскяя пяб, д. 4/5
