1 пц 586193

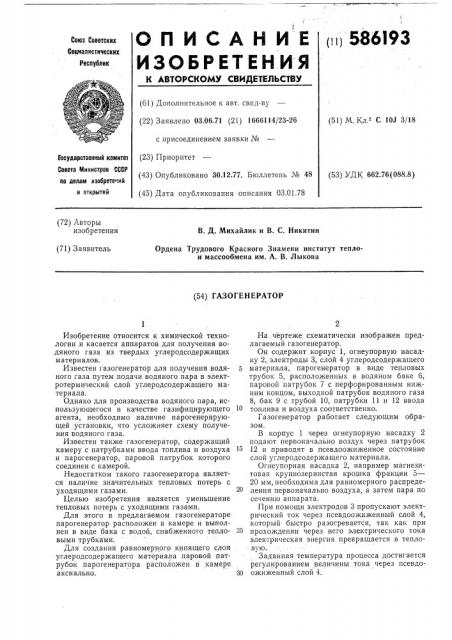

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 03.06.71 (21) 1666114/23-26 с присоединением заявки № (51) М. Кл С 10J 3/18 (23) Приоритет (43) Опубликовано 30.12.77. Бюллетень № 48 (53) УДК 662.76(088.8) (45) Дата опубликования описания 03.01.78

Государственный комитет

Совета Министров СССР ао делам изобретений н открытий (72) Авторы изобретения

В. Д. Михайлик и В. С. Никитин (71) Заявитель

Ордена Трудового Красного Знамени институт теплои массообмена им. А. В. Лыкова (54) ГАЗОГЕНЕРАТОР

Изобретение относится к химической технологии и касается аппаратов для получения водяного газа из твердых углеродсодержащих материалов.

Известен газогенератор для получения водяного газа путем подачи водяного пара в электротермический слой углеродсодержащего материала, Однако для производства водяного пара, использующегося в качестве газифицирующего агента, необходимо наличие парогенерирующей установки, что усложняет схему получения водяного газа.

Известен также газогенератор, содержащий камеру с патрубками ввода топлива и воздуха и парогенератор, паровой патрубок которого соединен с камерой.

Недостатком такого газогенератора является наличие значительных тепловых потерь с уходящими газами.

Целью изобретения является уменьшение тепловых потерь с уходящими газами.

Для этого в предлагаемом газогенераторе парогенератор расположен в камере и выполнен в виде бака с водой, снабженного тепловыми трубками.

Для создания равномерного кипящего слоя углеродсодержащего материала паровой патрубок парогенератора расположен в камере аксиально.

На чертеже схематически изображен предлагаемый газогенератор.

Он содержит корпус 1, огнеупорную насадку 2, электроды 3, слой 4 углеродсодержащего материала, парогенератор в виде тепловых трубок 5, расположенных в водяном баке 6, паровой патрубок 7 с перфорированным нижним концом, выходной патрубок водяного газа

8, бак 9 с трубой 10, патрубки 11 и 12 ввода топлива и воздуха соответственно.

Газогенератор работает следующим образом.

В корпус 1 через огнеупорную насадку 2 подают первоначально воздух через патрубок

12 и приводят в псевдоожиженное состояние слой углеродсодержащего материала.

Огнеупорная насадка 2, например магнезитовая крупнозернистая крошка фракции 5—

20 мм, необходима для равномерного распределения первоначально воздуха, а затем пара по сечению аппарата.

При помощи электродов 3 пропускают электрический ток через псевдоожиженный слой 4, который быстро разогревается, так как при прохождении через него электрического тока электрическая энергия превращается в тепловую.

Заданная температура процесса достигается регулированием величины тока через псевдо30 ожиженный слой 4.

586108

Составитель О. Юркова

Техред Н. Рыбкина

Редактор А. Самойлов

Корректор О. Тюрина

Заказ 2903/9 Изд. № 1040 Тираж 671

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2

Отходящие высокотемпературные газы при помощи тепловых трубок 5 испаряют воду в баке 6. Так как эффективная теплопроводность тепловых трубок в сотни раз выше, чем теплопроводность металлов, то в баке 6 происходит интенсивное образование водяного пара, который через патрубок 7 проникает в насадку 2. После этого подачу воздуха прекращают, а слой углеродсодержащего материала 4 приводят в псевдоожиженное состояние путем воздействия на него только водяного пара через патрубок 7.

Непрерывную подачу воды и угля в газогенератор осуществляют через трубу 10 и патрубок ввода топлива 11.

Полученный водяной газ через патрубок 8 поступает на очистку, после чего направляется к месту потребления.

Применение в газогенераторе высокоэффективных средств теплообмена для производства пара на собственные нужды позволяет существенно снизить тепловые потери и габаритные размеры аппарата.

Формула изобретения

1. Газогенератор, содержащий камеру с патрубками ввода теплива и воздуха и пароге10 нератор, паровой патрубок которого соединен с камерой, отличающийся тем, что, с целью уменьшения тепловых потерь с уходящими газами, парогенератор расположен в камере и выполнен в виде бака с водой, снабженного

15 тепловыми трубками, 2. Газогенератор по п. 1, отличающийся тем, что паровой патрубок парогенератора расположен в камере аксиально.
