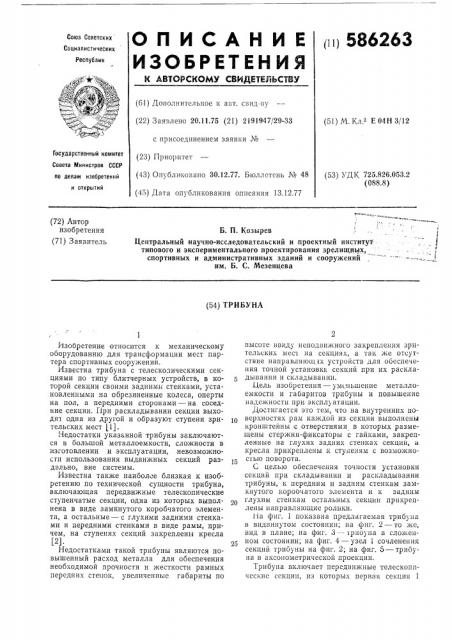

О П И С А Н И Е ц 586263

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со оз Советских

Социалистических

Республик

Ф % (61) Дополнительное к авт. синд-ву (22) Заявлено 20.11.75 (21) 2191947/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.12,77. Бюллетень № 48 (45) Дата опубликования описания 13.12.77 (51) М. Кл 2 Е 04Н 3/12

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 725.826,053.2 (088.8) (72) Автор изобретения (71) Заявитель

Б. П, Козырев

Центральный научно-исследовательский и проектный институт типового и экспериментального проектирования зрелищных, спортивных и административных зданий и сооружений им. Б. С. Мезенцева (54) ТРИБУНА

Изобретение относится к механическому оборудованию для трансформации мест партера спортивных сооружений.

Известна трибуна с телескопическими секциями по типу блитчерных устройств, в которой секции своими задними стенками, установленными на обрезиненные колеса, оперты на пол, а передними сторонами — на соседние секции. При раскладывании секции выходят одна из другой и образуют ступени зрительских мест (1).

Недостатки указанной трибуны заключаются в большой металлоемкости, сложности в изготовлении и эксплуатации, невозможности использования выдвижных секций раздельно, вне системы.

Известна также наиболее близкая к изобретению по технической сущности трибуна, включающая передвижные телескопические ступенчатые секции, одна из которых выполнена в виде замкнутого коробчатого элемента, а остальные — с глухими задними стенками и передними стенками в виде рамы, причем, на ступенях секций закреплены кресла (2).

Недостатками такой трибуны являются повышенный расход металла для обеспечения необходимой прочности и жесткости рамных передних стенок, увеличенные габариты по высоте ввиду неподвижного закрепления зрительских мест на секциях, а так же отсутствие направляющтх устройств для обеспечения точной установки секций при их раскладывании и складывании.

Цель изобретения уменьшение металлоемкости и габаритов трибуны и повышение надежности при экспл атации.

Достигается это тем, что на внутренних поверхностях рам каждой из секции выполнены кронштейны с отверстиями в которых размещены стержни-фиксаторы с гайками, закрепленные на глухих задних стенках секции, а кресла прикреплены к ступеням с возможностью поворота. о

С целью обеспечения точности установки секций при складывании и раскладывании трибуны, к передним и задним стенкам замкнутого короочатого элемента и к задним глухим стенкам остальных секции прикреплены направляющие ролики.

На фиг. 1 показана предлагаемая трибуна в видвинутом состоянии; на фиг. 2 — то же, вид в плане; на фнг. 3 — триоуна в сложенном состоянии; на фиг. 4 — узел 1 сочленения секций трибуны на фиг. 2; на фиг. 5 — трибуна в аксонометрической проекции.

Трибуна включает передвижные телескопические секции, из которых первая секция 1

586263

3 выполнена в виде замкнутого коробчатого элемента, а последующие секции 2 и 3 — с глухими задними стенками 4 и 5 и передними стенками 6 и 7 в виде рам, и закрепленные на ступенях секций кресла 8 с возможностью поворота при складывании.

На внутренних поверхностях рам каждой из секций закреплены кронштейны 9 с отверстиями 10, в которых размещены стержнификсаторы 12 с гайками 13, закрепленные на 1О глухих задних стенках сопряженных секций на кронштейнах 11. В рабочем (выдвинутом) положении стержни-фиксаторы 12 входят в отверстия 10, и секции стягивают гайками 13, образуя единую жесткую систему. 15

Для точной установки секций при раскладывании и складывании трибуны на передних и задних стенках первой секции закреплены направляющие ролики 14, а в остальных секциях — направляющие ролики 15 и 16 на зад- 20 них глухих стенках и соединены с направляющими 17, размещенными на полу партера.

Работает устройство следующим образом.

Из исходного положения трибуну выдвигают тягачем при помощи тяги 18, Предвари- 25 тельно на полу партера устанавливают сборно-разборные направляющие 17, которые одним концом соединяют со стационарными направляющими 19 в подтрибунном пространстве, а другим — с поперечной лагой 20, соеди- 30 ненной со строительной частью за пределами рабочего поля партера болтами. Затем снимают гайки 13 и выдвигают трибуну, секции ко-, торой в рабочем положении стягивают этими гайками, а кресла поворачивают, расклады- 35 вают в рабочее положение и крепят стопорами. Пространство между соседними секциями закладывают щитами. Вместе со стационарно закрепленными зрительскими местами 21 на стационарных трибунах кресла 8 пере- 40 движных секций образуют комплект зрительских мест зала при работе его в режиме зрелищного предприятия.

Складывают трибуну в обратном порядке.

Предлагаемая конструкция трибуны позволяет уменьшить вес и габариты секций, а также повысить надежность и упростить эксплуатацию трибун прп образовании дополнительных зрительских мест и работе зала в режиме зрелищного предприятия (концертный зал, кино и др) .

Формула изобретения

1. Трибуна, например, спортивного сооружения, включающая передвижные телескопические ступенчатые секции, одна из которых выполнена в виде замкнутого коробчатого элемента, а остальные — с глухими задними стенками и передними стенками в виде рамы, причем на ступенях секций закреплены кресла, отличающа я ся тем, что, с целью уменьшения металлоемкости и габаритов трибуны, повышения надежности при эксплуатации, на внутренних поверхностях рам каждой из секций закреплены кронштейны с отверстиями, в которых размещены стержнификсаторы с гайками, закрепленные на глухих задних стенках секций, а кресла прикреплены к ступеням с возможностью поворота.

2. Трибуна по п. 1, отличающа я ся тем, что, с целью обеспечения точности установки секций при складывании и раскладывании трибуны, к передним и задним стенкам замкнутого коробчатого элемента и к задним глухим стенкам остальных секций прикреплены направляющие ролики.

Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании № 1296203, кл.

Е 04Н 3/12, 1973.

2. Чертеж выдвижного партера Дворца спорта в г. Фрунзе№1015М. 20СБЦНИИЭП зрелищных зданий и спортивных сооружений им. Б. С. Мезенцева, 1973.
