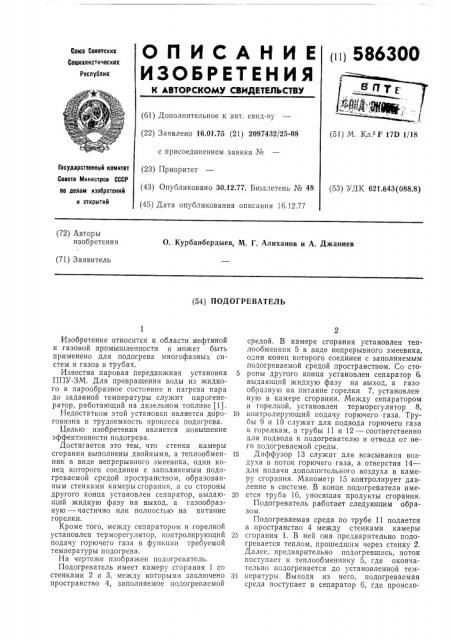

О. Курбанбердыев, М. Г. Алиханов и А. Джаниев (71) Заявитель (54) ПОДОГРЕВАТЕЛЬ

Изобретение относится к области нефтяной и газовой промышленности и может быть применено для подогрева многофазных систем и газов в трубах.

Известна паровая передвижная установка

ППУ-3М. Для превращения воды из жидкого в парообразное состояние и нагрева пара до заданной температуры служит парогенератор, работающий на дизельном топливе (1).

Недостатком этой установки является дороговизна и трудоемкость процесса подогрева.

Целью изобретения является повышение эффективности подогрева.

Достигается это тем, что стенки камеры сгорания выполнены двойными, а теплообменник в виде непрерывного змеевика, один конец которого соединен с заполняемым подогреваемой средой пространством, образованным стенками камеры сгорания, а со стороны другого конца установлен сепаратор, выдающий жидкую фазу на выход, а газообразную — частично или полностью на питание горелки.

Кроме того, между сепаратором и горелкой установлен терморегулятор, контролирующий подачу горючего газа в функции требуемой температуры подогрева.

На чертеже изображен подогреватель.

Подогреватель имеет камеру сгорания 1 со стенками 2 и 3, между которыми заключено пространство 4, заполняемое подогреваемой средой. В камере сгорания установлен теплообменник 5 в виде непрерывного змеевика, один конец которого соединен с заполняемым подогреваемой средой пространством. Со сто5 роны другого конца установлен сепаратор 6 выдающий жидкую фазу на выход, а газо образную на питание горелки 7, установлен ную в камере сгорания. Между сепаратором и горелкой, установлен терморегулятор 8, 10 контролирующий подачу горючего газа. Трубы 9 и 10 служат для подвода горючего газа к горелкам, а трубы 11 и 12 — соответственно для подвода к подогревателю и отвода от него подогреваемой среды.

15 Диффузор 13 служит для всасывания воздуха в поток горючего газа, а отверстия 14— для подачи дополнительного воздуха в камеру сгорания. Манометр 15 контролирует давление в системе, В конце подогревателя име20 ется труба 16, уносящая продукты сгорания.

Подогреватель работает следующим образом.

Подогреваемая среда по трубе 11 подается в пространство 4 между стенками камеры

25 сгорания 1. В ней она предварительно подогревается теплом, прошедшим через стенку 2.

Далее, предварительно подогревшись, поток поступает к теплообменнику 5, где окончательно подогревается до установленной темç9 пературы. Выходя из него, подогреваемая среда поступает в сепаратор 6, где происхо586300

Составитель И. Акиньян

Редактор Л. Чепайкина Техред Н. Рыбкина Корректоры: Н. Федорова и Л. Орлова

Заказ 2712/14 Изд. Nо 990 Тираж 693 Подписное

HIlO Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 дит частичная сепарация газа, необходимого для питания горелки 7. Проходя через сепаратор 6, поток выходит из подогревателя.

Отсепарированный газ, выходя из сепаратора

6, поступает в терморегулятор 8. Далее горячий газ проходит через диффузор 13, забирая необходимый для горения воздух, и поступает по горелкам 7 в камеру сгорания 1 и сгорает. Воспламенение газа производят вручную через отверстия 14. Терморегулятор 8 установлен в потоке подогреваемой среды на выходе подогревателя. По достижении установленной температуры подогреваемой среды терморегулятор 8 закрывает основной поток горючего газа и после чего к горелкам 7 по трубе 10 газ поступает в количестве, необходимом для поддержания стабильного режима горения.

Использование предлагаемого подогревателя позволяет повысить скорость и температуру подогрева.

Формула изобретения

1. Подогреватель, например, для подогрева транспортируемой по трубопроводу нефти, выполненный в виде цилиндрической камеры сгорания, внутри которой совместно с горелкой расположен трубчатый теплообменник, отличающийся тем, что, с целью повышения эффективности подогрева, стенки камеры сгорания выполнеHbI двойными, а теплообменник в виде непрерывного змеевика, один конец которого соединен с заполняемым подогреваемой средой пространством, образованным стенками камеры сгорания, а со стороны другого конца установлен сепаратор, выдающий жидкую фазу на выход, а газообразную — частично или полностью на питание горелки.

2. Подогреватель по п. 1, отл ича ющийся тем, что между сепаратором и горелкой установлен терморегулятор, контролирующий подачу горючего газа в функции требуемой температуры подогрева.

20 Источники информации, принятые во внимание при экспертизе

1. Каталог «Запасные части к нефтяному оборудованию паровой передвижной установки ППУ-ЗМ» Миннефтепром, «Недра», М., 25 1971.
