Реферат

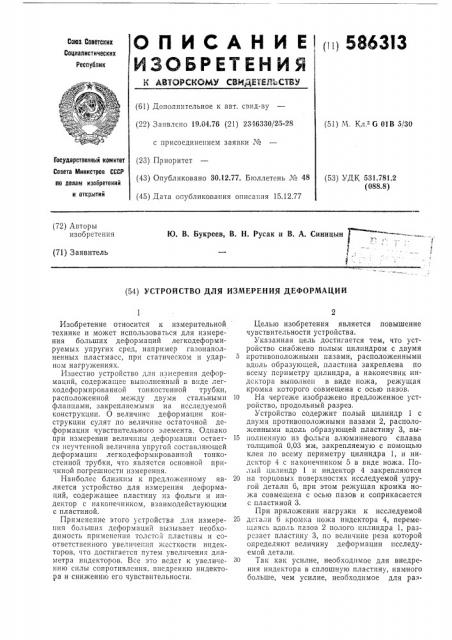

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Y АВТОРСИОМУ СВИДЕТЕЛЬСТВУ (;) 5863l3

Союз. Соеетсхих

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 19.04.76 (21) 2316330/25-28 с присоединением заявки ч (23) Приоритет (43) Опубликовано 30.12.77. Бюллетень Кв 48 (45) Дата опубликования описания 15.12.77 (51) М. Кл. G 01В 5/30

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 531.781.2 (088.8) (72) Авторы изобретения

Ю. В. Вукреев, В. Н. Русак и В. А. Синицын

1 (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДЕФОРМАЦИИ

Изобретение относится к измерительной технике и может использоваться для измерения больших деформаций легкодеформируемых упругих сред, например газонаполненных пластмасс, при статическом и ударном нагру>кениях.

Известно устройство для измерения деформаций, содержащее выполненный в виде легкодеформированной тонкостенной трубки, располо>кенной между двумя стальными фланцами, закрепляемыми на исследуемой конструкции. О величине деформации конструкции судят по величине остаточной деформации чувствительного элемента. Однако при измерении величины деформации остается неучтенной величина упругой составляющей деформации легкодеформированной тонкостенной трубки, что является основной причиной погрешности измерения.

Наиболес близким к предложенному является устройство для измерения деформаций, содер>кащее пластину из фольги и индектор с наконечником, взаимодействующим с пластиной.

Применение этого устройства для измерения больших деформаций вызывает необходимость применения толстой пластины и соответственного увеличения жесткости индекторов, что достигается путем увеличения диаметра индекторов. Все это ведет к увеличению силы сопротивлсния, внедрению индектора и снижению его чувствительности.

Целью изобретения является повышение чувствительности устройства.

Указанная цель достигается тем, что устройство снабжено полым цилиндром с двумя

5 противоположными пазами, расположенными вдоль образуюшей, пластина закреплена по всему периметру цилиндра, а наконечник индсктора выполнен в виде ножа, режущая кромка которого совмещена с осью пазов.

10 На чертеже изображено предложенное устройство, продольный разрез.

Устройство содержит полый цилиндр 1 с двумя противоположными пазами 2, расположенными вдоль образующей пластину 3, вы15 полненную из фольги алюминиевого сплава толщиной 0,03 мм, закрепляемую с помощью клея по всему периметру цилиндра 1, и индсктор 4 с наконечником 5 в виде ножа. Полый цилиндр 1 и индектор 4 закрепляются

20 на торцовых поверхностях исследуемой упругой детали 6, при этом режущая кромка ножа совмещена с осью пазов и соприкасается с пластиной 3.

При приложении нагрузки к исследуемой

25 детали 6 кромка ножа пндектора 4, перемещаясь вдоль пазов 2 полого цилиндра 1, разрезает пластину 3, по величине реза которой определяют величину деформации исследуемой детали.

30 Так как усилие, необходимое для внедрения индектора в сплошную пластину, намного больше, чем усилие, необходимое для раз586313

Формула изобретения

Составитель М. Малышева

Техред Н. Рыбкина

Корректор А. Николаева

Редактор В. Левятов

Подписное

Заказ 2621/7 Изд. л/а 980 Тираж 907

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 резания тонкой пластины, то чувствительность предложенного устройства значительно увеличивается по сравнению с чувствительностью прототипа.

Устройство для измерения деформаций, содержащее пластину из фольги и индектор с наконечником, взаимодействующим с пластиной, отличающееся тем, что, с целью повышения чувствительности, оно снабжено полым цилиндром с двумя противоположными пазами, расположенными вдоль образующей, пластина закреплена по всему периметру цилиндра, а наконечник индектора выполнен в виде ножа, режущая кромка которого совмещена с осью пазов.
