Способ контроля качества поверхности металлических изделий

Способ контроля качества поверхности металлических изделий

Иллюстрации

Показать все

Реферат

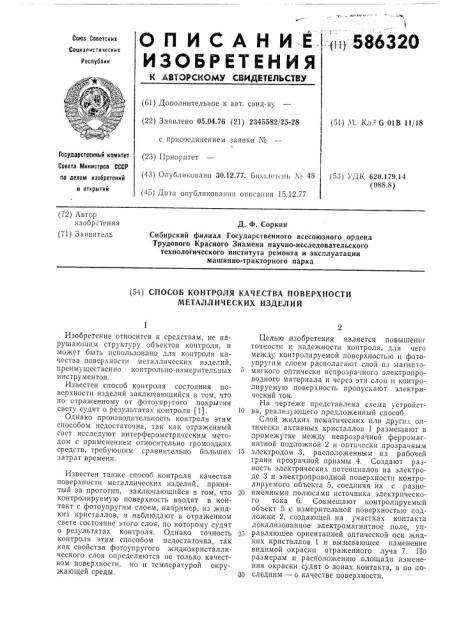

т1н 586320

Союз Советских

Социалистических

Реслхблик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.04.76 (21) 2345582/25-28 (51) Ч. Кл.- "G 01В 11/18 с присоединением заявки No

Совета Министров СССР по делам изобретений и открытий (43) Опубликовано 30.12.77. Бюллетень 1хо 48 (45) Дата опубликования описания 15.12.77 (53) УДК 620.179.14 (O88.8) (72) Автор изобретения (71) Заявитель

Д. Ф. Соркин

Сибирский филиал Государственного всесоюзного ордена

Трудового Красного Знамени научно-исследовательского технологического института ремонта и эксплуатации машинно-тракторного парка (54) СПОСОБ КОНТРОЛЯ КАЧЕСТВА ПОВЕРХНОСТИ

МЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ

ГосУдаРственный комитет (23) Пр корит ет

Изобретение относится к средствам, не нарушающим структуру объектов контроля, и может быть использовано для контроля качества поверхности металлических изделий, преимущественно контрольно-измерительных инструментов.

Известен способ контроля состояния поверхности изделий заключающийся в том, что по отраженному от фотоупругого покрытия свету судят о результатах контроля (1).

Однако производительность контроля этим способом недостаточна, так как отраженный свет исследуют интерферометрическим методом с применением относительно громоздких средств, требующим сравнительно больших затрат времени.

Известен также способ контроля качества поверхности металлических изделий, принятый за прототип, заключающийся в том, что контролируемую поверхность вводят в контакт с фотоупругим слоем, например, из жидких кристаллов, и наблюдают в отраженном свете состояние этого слоя, по которому судят о результатах контроля. Однако точность контроля этим способом недостаточна, так как свойства фотоупругого жидкокристаллического слоя определяются не только качеством поверхности, но и температурой окружающей среды.

Целью изобретения является повышение точности и надежности контроля, для чего между контролируемой поверхностью и фотоупругим слоем располагают слой из магнитомягкого оптически непрозрачного электропроводного материала и через эти слои и контролируемую поверхность пропускают электрический ток.

На чертеже представлена схема устройст10 ва, реализующего предложенный способ.

Слой жидких нематических или других оптически активных кристаллов 1 размещают в промежутке между непрозрачной ферромагнитной подложкой 2 и оптически прозрачным

15 электродом 3, расположенным нз рабочей грани прозрачной призмы 4. Создают разность электрических потенциалов на электроде 3 и электропроводной поверхности контролируемого объекта 5, соединяя их с разно20 именными полюсами источника электрического тока 6. Совмещают контролируемый объект 5 с измерительной поверхностью подложки 2, создающей на участках контакта локализованное электромагнитное поле, управляющее ориентацией оптической оси жидких кристаллов 1 и вызывающее изменение видимой окраски отраженного луча 7. По размерам и расположению площади изменения окраски судят о зонах контакта, а по по30 следним — о качестве поверхности.

i586320

Формула изобретения

Составитель А. Духан ин

Тех ред Н. Рыбкина

Корректор А. Николаева

Редактор В. Левятов

Заказ 2521/13 Изд. № 980 Тираж 907 Подписное

1-1ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2

Способ контроля качества поверх11ости металлических изделий, заключающийся в том, что контролируемую поверхность вводят в контакт с фотоупругим слоем, например, из хкидких кристаллов и наблюдают в отрахкенном свече состояние этого слоя, по которому судят о результатах контроля, о т л и ч а ющи и ся тем, что, с целью повышения точности и надежности контроля, мехкду контролируемой поверхностью и фотоупругим слоем располагают слой из магнитомягкого оптически непрозрачного электропроводного материала и через этп слои и контролируемую

5 поверхность пропускают электрический ток.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство ¹ 208313, кл.

G 01В 11/30, 19б8.

10 2. Патент ФРГ ¹ 1303278, кл. G 01В 11/18, 1971.
