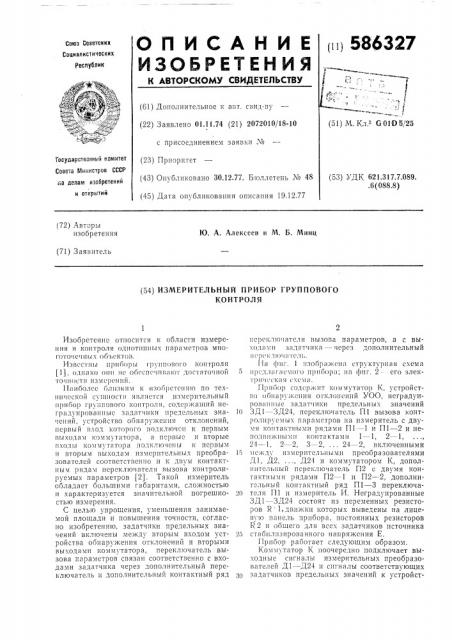

- . 1 (51) M. К1 601В5/25 (61) Дополнительное к авт. свид-ву (22) Заявлено 01.11,74 (21) 2072010/18-10 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30.12.77. Бюллетень ¹ 48 (45) Дата опубликования описания 19.12.77

Тосударстванн(!й комитет

Совета Министров СССР (53) УДК 621.317.7.089. .6(088.8) а о делам изобретений и откр) (тий (72) Авторы изобретения

Ю. А. Алексеев и M. Б, Минц (71) Заявитель (54) ИЗМЕРИТЕЛЬНЫЙ ПРИБОР ГРУППОВОГО

КОНТРОЛЯ

Изобретение относится к области измереHH5I H конт1)олЯ 01HOTHI)HI>I < па1)аметРов MHQго (оч "III! Ix объектив.

Изв(còl(û приборы группив(н о к(п)троля (1), однако 0)3)! нс о(н спсчивают достаточной тo>II!0(1 и измерений.

11аиболсс близким к изобрстс((ию по технической суп«(ости является измерительный

IIpH00p гр > )(ПОВОГО КОнтроля, содср кап(и)! нсградуированныс задатчики предельных значений, устройство о(гнаружсния отклонений, первый вход которого подкл(очсп к первым (3! (хода .(! КОмм1 тат01)а, а пс1)выс и Вторые входы комъ(утатора подl<лю (спь! к первым и вторым выходам измерительных преобразователей соответственно и к двум контактным рядам переключателя вызова контролируемых параметров (2). Такой измеритель обладает большими габаритами, сложностью и характеризуется значительной погрешностью измерения.

С целью упрощения, уменьшения занимаемой площади и повышения точности, согласно изобретению, задатчики предельных значений включены между вторым входом устройства оонаруженпя отклонений и вторыми выходами коммутатора, перекл(очатель вызова параметров связан соответственно с входами задатчика через дополнительный переключатель и дополнительный контактный ряд переключателя вызова параметров, а с вы;Ода ll! задатчика — через дополнительный

1!å!)(I< 1!0 H т(, !1>.

11и фиг. 1 )(зображсн» структурная схема

5 !(редлаг;I(lîãî прибора; на фиг. 2- сгo элек1 )) )! I" l<(! и С.<(. М (!.

При(гир содержит коммутатор К, устройство обнаружения огкл(шсний УОО, нсградуирова))ные задатчики предельных значений

10 ЗД1 ЗД24, переключатель П1 вызова контролируемых параметров на измеритель с двумя контактными рядами П1 — 1 и П1 — 2 и неi)0;IpIIæIIû3.H контактами 1 — 1, 2 1, 21 — -1, 2 — 2, 3 2, ... 24 — 2, включенными

)г) между измерительными преобразователями

Д1, Д2, ..., Д24 и коммутатором К, дополнительный переключатель П2 с двумя контактными рядами П2 — 1 и П2 — 2, дополнительный контактный ряд П1 — 3 переключа20 теля П1 и измеритель И. Неградуированные

ЗД1 — ЗД24 состоят из переменных резисторОВ R 1, движки которых выведены на лицевую панель прибора, постоянных резисторов

К 2 и общего для всех задатчиков источника

25 стаонлизированного напряжения E.

Прибор раоотает следующим образом.

Коммутатор К поочередно подключает выходные сигналы измерительных преобразователей Д1 — Д24 и сигналы соответствующих задатчпков предельных значений к устройст586327 ву обнаружения отклонений УОО. Если выходной сигнал какого-либо из измерительных преобразователей превышает сигнал соответствующего ему задатчика, то УОО выдает сигналы, которые через выходной коммутатор (на чертеже не показан) управляют работой выходных реле (не показаны) . Реле блокируются до следующего цикла контроля, сигнализируя о выходе параметра за установленный предел. Предельные значения параметров устанавливают следующим образом: — щетки контактных рядов П2 — 1 и П2 — 2 переводят в положение соответственно 2 — 1 и

2 — 2; — шетки контактных рядов П1 — -1, П1 — 2 и

П1 — 3 переводят в положение соответственно

1 — 1,1 — 2и1 — 3; — движок резистора Rl — 1 перемещают до установки светового указателя измерителя И на отметке шкалы, соответствующей предельному значению для первой точки контроля; — щетки контактных рядов П1 — 1, П1 — 2 и

П1 — 3 переводят в положение соответственно

2 — 1,2 — 2 и 2 — 3; — движок резистора К 1 — 2 перемещают до установки светового указателя измерителя И на отметке шкалы, соответствующей предельному значению для второй точки контроля и т.д.

Для получения информации об установленных предельных значениях щетки контактных рядов П2 — 1 и П2 — 2 переводят в положение 2 — 1 и 2 — 2, а переключатель вызова

Г11 — и положение, соответствуюшес иптерссующей оператора точке контроля. Отсчет показаний производится по шкале измерителя.

Формула изобретения .)

Измерительный прибор группового контроля, содержащий неградуированные задатчики предельных значений, устройство обнаружения отклонений, первый вход которого подключен к первым выходам коммутатора, а первые и вторые входы коммутатора подключены к первым и вторым выходам измерительных преобразователей соответственно и к двум контактным рядам переключателя вызова контролируемых параметров, о т л ич а ю шийся тем, что, с целью упрощения прибора и повышения точности измерения, задатчики предельных значений включены между вторым входом устройства обнаруже2о ния отклонений и вторыми выходами коммутатора, переключатель вызова параметров связан соответственно с входами задатчика через дополнительный переключатель и дополнительный контактный ряд переключате2> ля вызова параметров, а с выходами задатчика — через дополнительный переключатель.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 229822, кл. G 01К 7/20, 19бб.

2. Чистяков С. Ф. и Радун Д. В. Теплотехнические измерения и приборы. М., «Высшая школа», )972, с. 380, рис. 2б — 1.
