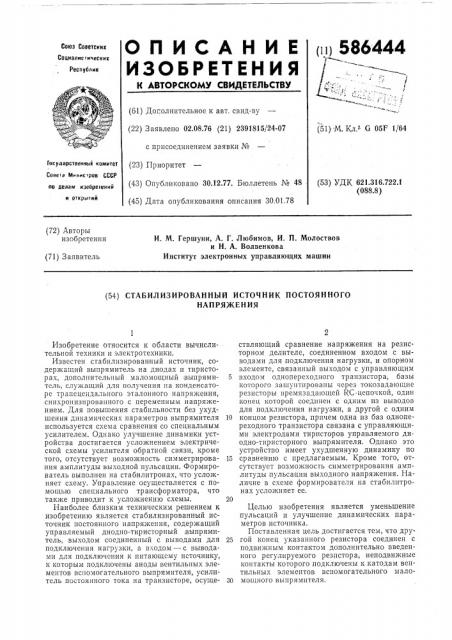

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 586444 —Союз Советских

Социалистических

Республик, с л т (б1) Доголнительное к авт. свид-ву (51) М. Кл.в б 05F 1/64 (22) 3 аявлено 02.08.76 (21) 2391815/24-07 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.12.77. Бюллетень № 48 (45) Дата опубликования описания 30.01,78 тоеуаарственный комитет

Соие е М нис ров СССР ло аелам изаореиеиий и открытий (53) УДК 621.316 7221 (088.8) (72) Авторы изобретения

И. М. Гершуни, А. Г. Любимов, И. П. Молоствов и Н. А. Волвенкова

Институт электронных управляющих машин (71) Заявитель (54) СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ПОСТОЯННОГО

НАПРЯЖЕНИЯ

Изобретение относится к области вычислительной техники и электротехники.

Известен стабилизированный источник, содержащий выпрямитель на диодах и тиристорах, дополнительный маломощный выпрямитель, служащий для получения на конденсаторе трапецепдального эталонного напряжения, синхронизированного с переменным напряжением. Для повышения стабильности без ухудшения динамических параметров выпрямителя используется схема сравнения со специальным усилителем. Однако улучшение динамики устройства достигается усложнением электрической схемы усилителя обратной связи, кроме того, отсутствует возможность симметриро вания амплитуды выходной пульсации. Формирователь выполнен на стабилитронах, что усложняет схему. Управление осуществляется с помощью специального трансформатора, что также приводит к усложнению схемы.

Наиболее близким техническим решением к изобретению является стабилизированный источник постоянного напряжения, содержащий управляемый диодно-тиристорный,выпрямитель, выходом соединенный с выводами для подключения нагрузки, а входом — с выводами для подключения к питающему источнику, к которым подключены аноды вентильных элементов вспомогательного выпрямителя, усилитель постоянного тока на транзисторе, осуществляющий сравнение напряжения на резисторном делителе, соединенном входом с выводами для подключения нагрузки, и опорном элементе, связанный выходом с управляющим

5 входом однопереходного транзистора, базы которого зашуптпрованы через токозадающие резисторы времязадающей RC-цепочкой, один конец которой соединен с одним из выводов для подключения нагрузки, а другой с одним

10 концом резистора, причем одна из баз однопереходного транзистора связана с управляющими электродами тиристоров управляемого диодно-тиристорного выпрямителя. Однако это устройство имеет ухудшенную динамику по

15 сравнению с предлагаемым. Кроме того, отсутствует возможность симметрирования амплитуды пульсации выходного напряжения. Наличие в схеме формирователя на стабилитронах усложняет ее.

Целью изобретения является уменьшение пульсаций и улучшение динамических параметров источника.

Поставленная цель достигается тем, что дру25 гой конец указанного резистора соединен с подвижным контактом дополнительно введенного регулируемого резистора, неподвижные контакты которого подключены к катодам вентильных элементов вспомогательного мало30 мощного выпрямителя.

586444

На чертеже представлена принципиальная электрическая схема стабилизированного источника постоянного напряжения.

К сетевому напряжению через дроссель 1 подключен управляемый диодно-тиристорный выпрямитель, состоящий из диодов 2, 3 и тиристоров 4, 5. К сетевому напряжению также подключен вспомогательный маломощный выпрямитель, выполненный на диодах 6, 7. Между катодами этих диодов включен регулируемый резистор 8, подвижный контакт которого через резистор 9 и времязадающую RC-цепочку, состоящую из резистора 10, переменного резистора ll и конденсатора 12, подключен к однопереходному транзистору 13. База транзистора 13 соединена с резистором 14 и с управляющими электродами тиристоров 4 и 5.

Резисторы 14, 15 служат для выбора режима транзистора 13, усилитель постоянного тока на транзисторе 16, опорный элемент на стабилитроне 17, и резистор 18. На выходе устройства имеется делитель, состоящий из резисторов 19, 20 и переменного резистора 21. Конденсатор 22 служит для сглаживания пульсаций на выходе, Устройство содержит также времязадающий резистор 23. Цепь, состоящая из резистора 24 и конденсатора 25, служит для устранения самовозбуждения.

Устройство работает следующим образом.

Обе полуволны сетевого напряжения подаются на диоды вспомогательного маломощного выпрямителя 6, 7, резистор 9 и времязадающую КС-цепь, состоящую из резистора 10, переменного резистора 11 и конденсатора 12 и через диоды 2, 3 на тиристоры 4, 5 управляемого диоднотиристорного выпрямителя.

При этом конденсатор 12 времязадающей

RC-цепи заряжается. Скорость заряда конденсатора 12 зависит от шунтирующего действия транзистора 16 и общего сопротивления времязадающей RC-цепи в каждый полупериод, При определенном положительном напряжении па эмиттере однопереходного транзистора 13 происходит генерирование импульсов, которые подаются для запуска тиристоров

4, 5.

Перемещая контакт регулируемого резисто5 ра 8, можно установить сопротивление времязадающей RC-цепи в каждый полупериод таким образом, чтобы пульсация на выходе устройства была симметричной.

Формула изобретения

Стабилизированный источник постоянного напряжения, содержащий управляемый диодно-тиристорный выпрямитель, выходом соединенный с выводами для подключения нагрузки, а входом — с выводами для подключения к питающему источнику, к которым подключены аноды вентильных элементов вспомогательного маломощного выпрямителя, усилитель постоянного тока на транзисторе, осуществляющий сравнение напряжения на резисторном делителе, соединенном входом с выводами для подключения нагрузки, и опорном элементе, и связанный выходом с управляющим входом однопереходного транзистора, базы которого зашунтированы через токозадающие резисторы времязадающей RC-цепочкой, один конец которой соединен с одним из выводов для подключения нагрузки, а другой с одним концом резистора, причем одна из баз однопереходного транзистора связана с управляющими электродами тиристоров управляемого диодно-тиристорного выпрямителя, о тл и ч а ю шийся тем, что, с целью уменьшения пульсаций и улучшения динамических параметров источника, другой конец указанного резистора соединен с подвижным контактом

10 дополнительно введенного регулируемого резистора, неподвижные контакты которого подключены к катодам вентильных элементов вспомогательного маломощного выпрямителя.

586444
