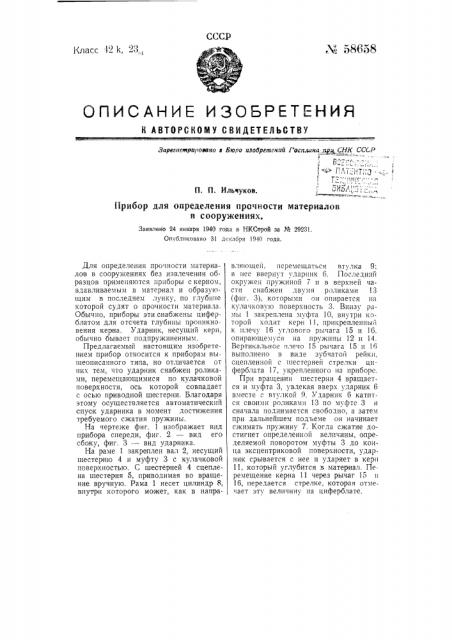

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Заревисерироеано е Бюро изобретений Госплана пуд, СНК СССР

jI о >r, Г =;

« «.

14 1 j

« I ., з

1 I l g

П. П. Ильчуков. ., " j, в

Прибор для определения прочности материалов в сооружениях.

Заявлено 24 января 1940 года в НКСтрой за Жа 29231.

Оп блпковано 31 декабря 1940 года.

Для определения прочности материалов в сооружениях без извлечения образцов применяются приборы с керном, вдавливаемыM в материал и образующим в последнем лунку, по глубине которой судят о прочности материала.

Обычно, приооры эти снабжены циферблатом для отсчета глубины проникновения керна. Ударник, несущий керн, обычно бывает подпружиненным.

Предлагаемый настоящим изобретением прибор относится к приборам вышеописанного типа, но отличается от них тем, что ударник снабжен роликами, перемещающимися по кулачковой поверхности, ось которой совпадает с осью приводной шестерни. Благодаря этому осуществляется автоматический спуск ударника в момент достижения требуемого сжатия пружины.

На чертеже фиг. 1 изображает вид прибора спереди, фиг. 2 — вид его сбоку, фиг. 3 — вид ударника.

На раме 1 закреплен вал 2, несущий шестерню 4 и муфту 3 с кулачковой поверхностью. С шестерней 4 сцеплена шестерня 5, приводимая во вращение вручную. Рама 1 несет цилиндр 8, внутри которого может, как в направляющей, перемещаться втулка 9; в нее ввернут ударник 6. Последний окружен пружиной 7 и в верхней части снабжен двумя роликами 13

1 фиг. 3), которыми он опирается на кулачковую поверхность 3, Внизу рамы 1 закреплена муфта 10, внутри которой ходит керн 11, прикрепленный к плечу 16 углового рычага 15 и 16, опирающемуся на пружины 12 и 14.

Вертикальное плечо 15 рычага 15 и 16 выполнено в виде зубчатой рейки, сцепленной с шестерней стрелки циферблата 17, укрепленного на приборе.

При вращении шестерни 4 вращается и муфта 3, увлекая вверх ударник 6 вместе с втулкой 9, Ударник 6 катится своими роликами 13 по муфте 3 и сначала поднимается свободно, а затем при дальнейшем подъеме он начинает сжимать пружину 7. Когда сжатие достигнет определенной величины, определяемой поворотом муфты 3 до конца эксцентриковой поверхности, ударник срывается с нее и ударяет в керн

11, который углубится в материал. Перемещение керна 11 через рычаг 15 и

16, передается стрелке, которая отмечает эту величину на циферблате. фиг2 фиг!! д !3

У

/б

Отв. редактор Л, В. Никитин

Тнп..Сов, печ., N 36327, Зак. М 218 — 575

Цена 40 коп.

Госпланиздат

Предмет изобретения.

Прибор для определения прочности материалов в сооружениях с использо- ; ванием керна, внедряемого в материал под действием подпружиненного ударника с циферблатом для отсчета глу-, бины проникновения керна, о тл и чаю шийся тем, что, с целью осуществления автоматического спуска ударника B:àoìåíò достижения требуемого сжатия пружины, он снабжен роликами 13, предназначенными для перемещения по кулачковой поверхности

3, ось которой совпадает с осью приводной шестерни 4.
