Самоконтрящийся резьбовой элемент
Патент 586693
Авторы
Классы МПК
Самоконтрящийся резьбовой элемент
Иллюстрации
Реферат

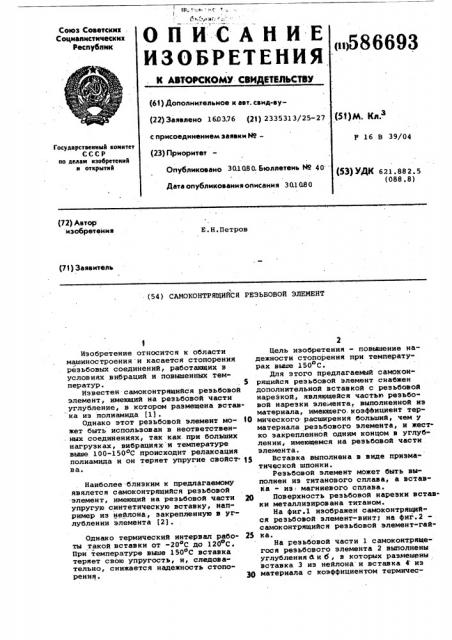

ОП ИСАИ И Е
ИЗОБРЕТЕНИЯ >586693
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 162376 (21) 2335313/25-27 с присоединением заявки М(23) Приоритет
Опубликовано 301080. Бюллетень М 40.
Дата опубликования описания 30.1(180
Р1) Ю. Кл.з
Р 16 В 39/04 (53) УДК 621.882.5 (088.8) Государствеииый комитет
СССР по делам изобретеиий и открытий (72) Автор изобретения
Е.Н.Петров (71) Заявитель (54 ) CAMOKOHTP ЯЩИЙС Я РЕЗ ЬБОВОЙ ЭЛЕМЕНТ
Изобретение относится к области машиностроения и касается стопорения резьбовых соединений, работающих в условиях вибраций и повышенных тем« ператур. . 5
Известен самоконтрящийся резьбовой элемент, имеющий на резьбовой части углубление, в котором размещена встав ка из полиамида (1).
Однако этот резьбовой элемент мо- 10 жет быть использован в неответствен. ных соединениях, так как при болъших нагрузках, вибрациях и температуре выше 100-150 С происходит релаксация полиамида и он теряет упругие свойст. 15 ва.
Наиболее близким к предлагаемому явялется семоконтрящийся резьбовой элемент, имеющий на резьбовой части, Щ упругую синтетическую вставку, например из нейлона., закрепленную в углублении элемента (2).
Однако термический интервал рабо- 25 ты такой вставки от -20оС до 120 С.
При температуре выше 150 С вставка теряет свою упругость, и, следовательно, снижается надежность стопорения.
Цель изобретения - повышение надежности стопорения при температурах выше 150 С.
Для этого предлагаемый самоконрящийся резьбовой элемент снабжен дополнительной вставкой с резьбовой нарезкой, являющейся частью резъбовой нарезки элемента, выполненной иэ материала, имеющего, коэффициент термического. расширения больший, чем у материала резьбового элемента, и жестко закрепленной одним концом в углублении, имеющемся на резъбовой части элемента.
Вставка выполнена в виде призма- тической шпонки.
Резьбовой элемент может быть выполнен из титанового сплава, а вставка - из магниевого сплава.
Поверхность резьбовой нарезки вставки металлиэирована титаном.
На фиг.1 изображен самоконтрящвйся резьбовой элемент-винт; на фиг.2самоконтрящийся резьбовой элемент-гайка.
На резьбовой части 1 самоконтрящегося резьбового элемента 2 выполнены углублениями и б, в которых размешены вставка 3 из нейлона и вставка 4 из материала с коэффициентом термичес586693 кого Расширения больь:им, чем у материала элемента. Резьбовой элемент может быть выполнен в виде винта, закрепляющего детали 5 и 6,, или в виде гайки, Вставка 4 имеет форму призматич=--.кой шпонки, на внешней части которой образована резьбовая нарезка, являющаяся частью резьбовой нарезки элемента. Вставка 4 закреплена в углубленииб только одним своим концом и п оэтому имеет возможность перемещаться э oceaом и радиальном направлениях при термическом Расширении. При расширении вс=авкн cqýдаютсн дополнительные силы трения, которые препятствуют самоотвинчиванию.: целью исключения эксцентричности сил, действующих на г5 соединение, целесообразн размещать диаметрально противоположно. две вставки 4.
Оптимальным вариантом выбора ма- Щ териалов для выполнения самоконтрящегося резьбового элемента является . применейие титанового сплава. г"алый коэффициент термического расширения, например, для сплава ВТЗ-01 равен
Я
3,6 10 †„„,, в сочетании с высоким коэффициентом трения и материалом вкладыша {например, из магния, алюминия, бронзы и т.д.), имеющего высокий коэффициент термического расширения 39,6 10 рд,, позволяЕт ЗО соэдать самоконтрящийся резьбовой элемент, работающий в условиях температур выше 150 С. После охлаждения резьбового соединения реэьбовой элемент беспрепятственно может быть отвинчен, так как дополнительная сила трения снизится до нуля. От выпадения из углубления вставка удерживается на термостойком клее. С целью повышения сил тренИя резьбовую поверхностью вставки покрывают, например, титаном методом диффузионной металлизации.
Таким образом, реализуется воэможность получения самоконтрящегося реэьбового элемента, работающего, при низких и нормальных температурах, синтетической вставкой, а при высокихтермически. расширяющейся вставкой. еормула изобретения
1. Самоконтрящийся реэьбовой элемент, имеющий на резьбовой части упругую синтетическую вставку, о т л ич а ю шийся тем, что, с целью повышения надежности стопорения при температурах выше 150©С, он снабжен дополнительной вставкой с резьбовой нарезкой, являющейся частью резьбовой нарезки элемента, выполненной из материала, имеющего коэффициент термического расширения больший, .чем у материала резьбового элемента, и жестко закрепленной одним концом в углублении, имеющемся на резьбовой.части элемента.
2. Элемент по п.1, о т л и ч а юшийся тем, что вставка выполнена в виде призматической шпонки.
3. Элемент по пп.1 и 2, о т л ич а ю шийся тем, что реэьбовой элемент выполнен из титанового сплава, а вставка - из магниевого сплава.
4. Элемент по пп.1-3, о т л ич а ю шийся тем, что поверхность реэьбовой нарезки вставки металлизирована титаном.
Источники информации, принятые во внимание при экспертизе
1. Иосилевич Г.Б., Иарловский Ю.В
Затяжка и стопорение резьбовых соединений. М., Иашиностроение, 1971, с.112,113,127.
2. Патент Англии Р 1040083, кл. F 2 Н, 1966.
