Устройство для образования резерва и присучки пряжи на бескольцевой прядильной машине

Устройство для образования резерва и присучки пряжи на бескольцевой прядильной машине

Иллюстрации

Показать все

Реферат



«1 С . »

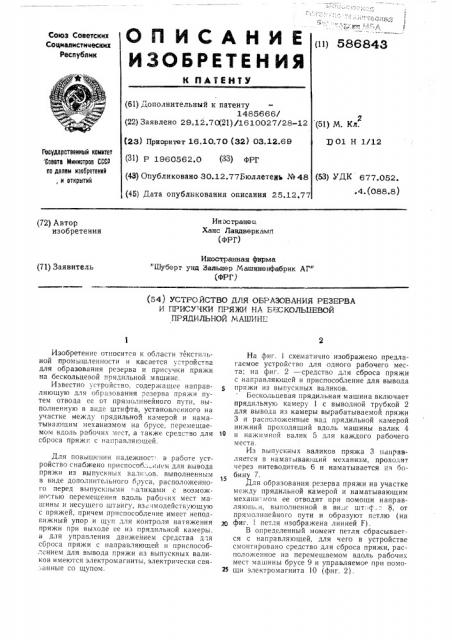

ОПИСЛНИЕ (11) 586843

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ (61) Дополнительный к патенту

1485666/ (22) Заявлено 29.12.70(21)./1610027/28-12 (51) М. Кл. (23) Приоритет 16.10.70 (32) 03.12.69 (З1) Р 1960562.0 (33) ФРГ (43) Опубликовано 30.12.77Бюллете1ть № 48 g Ol Н 1/12

Гвсударственный комитет Совета Министров СССР па делам изооретений, и открытий (5З) УДК 677.052..4. (088.8) (45) Дата опубликования описания 25.12.77

Иностранец

Ханс Ландверкамп (ФРГ) (72) Автор изобретения

Иностранная фирма

"1Пуберт унд Вальцер Мащиненфабрик AI " (ФРГ) (71) Заявитель (54,1 УСТРО ЙСТВО ДЛЯ ОБРАЗОВАНИЯ РЕЗЕРВА

И ПРИСУЧКИ ПРЯЖИ НА БЕСКОЛЬБЕВОЙ

ПРЯДИЛЬНОЙ МАШИНЕ .

Изобретение относится к области текстильной промышленности и касается устройства для образования резерва и присучки пряжи на бескольцевой прядильной машине.

Известно устройство, содержащее направляющую для ооразования резерва пряжи путем отвода ее от прямолинейного пути, выполненную в виде штифта, установленного на участке между прядильной камерой и наматывающим механизмом на брусе, перемещаемом вдоль рабочих мест, а также средство для сброса пряжи с направляющей.

Для повышения надежнос-: в работе устройство снабжено приспособ...нем для вывода пряжи из выпускных вали;,ов. выполненным в виде дополнительного бруса, расположенного перед выпускными аликами с возможно тью перемещения вдоль рабочих мест машины и несущего штангу, взаимодействующую с пряжей, причем приспособление имеет неподвижный упор и щуп для контроля натяжения пряжи при выходе ее из прядильной камеры. а для управления движением средства д",я сброса пряжи с направляющей и приспособлением для вывода пряжи из выпускных валиков имеются электромагниты, электрически свя: анные со щупом.

На фиг. 1 схематично изображено предлагаемое устройство для одного рабочего места; на фиг. 2 — средство для сброса пряжи с направляющей и приспособление для вывода пряжи из выпускных валиков.

Бескольцевая прядильная машина включает прядильную камеру с выводной трубкой 2 для вывода из камеры вырабатываемой пряжи

3 и расположенные над прядильной камерой нижний проходящий вдоль машины валик 4 и нажимной валик 5 для каждого рабочего места.

Из выпускных валиков пряжа 3 нанравляется в наматывающий механизм, проходит через нитеводитель б и наматывается на бобину 7.

Для образования резерва пряжи на участке между прядильной камерой и наматывающим механи-мом ее отводят при помощи направляющ и, выполненной в видс шт: ф..-: 8, от прямолинейного пути и образуют петлю (на фиг. 1 петля изображена линией Fj.

В определенный момент петля сбрасывается с направляющей, для чего в устройстве смонтировано средство для сброса пряжи, расположенное на перемещаемом вдоль рабочих мест машины брусе 9 и управляемое при помо25 щи электромагнита 10 (фиг. 2).

586843

Для освобождения пряжи из зажима между выпускными валиками 4 и 5 устройство снабжено приспособлением для вывода пряжи, расположенным перед выпускными валиками.

Это приспособление выполнено в виде дополнительного бруса 11, установленного с возможностью перемещения его вдоль рабочих мест машины и несущего штангу 12, управляемую электромагнитом 13, причем приспособление имеет неподвижный упор 14.

Над выводной трубкой 2 установлен щуп

15 для контроля натяжения пряжи, выходящей из прядильной камеры 1. Щуп 15 электрически связан с электромагнитами 10 и 13.

Как только натяжение пряжи, выходящей из прядильной камеры 1, начинает ослабевать вследствие ослабления связи конца вырабатываемой пряжи с петлей волокна в прядильной камере, щуп 15 передает электросигнал на электромагниты 10 и 13. При этом электромагнит 10 оттягивает штифт 8, вследствие чего петля F пряжи сбрасывается со штифта. Во время или после сбрасывания пряжи со штифта 8 брус 9 отходит вправо (по чертежу) и в его конечном положении электромагнит 10 освобождает штифт 8, так что он снова располагается с правой стороны пряжи.

Одновременно электромагнит 13 отводит штангу 12 за пределы нажимного валика 5, которая выводит пряжу 3 из зажима валиков

4 и 5.

Освобожденный резервный отрезок пряжи за счет разряжения в прядильной камере всасывается обратно в камеру и пряжа занимает ! вертикальное положение F между наматывающим механизмом и прядильной камерой (см. фиг. 1).

Втянутый в камеру конец резервного отрезка пряжи присучивается там к волокнам.

При этом натяжение пряжи увеличивается, щуп 15 возвращается в исходное положение и электросвязь с электромагнитами 10 и 13 прекращается. Вследствие этого штанга 12 отходит вправо, освобождая пряжу, которая втягивается в зажим выпускных валиков 4 и 5, в результате чего выработка пряжи возобновляется.

По мере образования резерва брус 9 пере5 мещается в обратном направлении, образуя новую резервную петлю Fпряжи,,которая охватывает освобожденный электромагнитом штифт 8.

Во время останова машины пряжа не должна выходить из выводной трубки 2, для чего пе1О ред остановом включают в работу брус 11, чтобы штанга 12 вывела пряжу из зажима между валиками 4 и 5 и прижала ее к упору 14. Во время останова глашины нить занимает полоII жение F (см. фиг. 1). При пуске машины после15 довательно включают прядильную камеру 1 и освобождают пряжу от зажима.

Формула изобретения

Устройство для образования резерва и присучки пряжи на бескольцевой прядильной машине, содержащее направляющую для образования резерва пряжи путем отвода ее от прямолинейного пути, выполненную в виде штифта, установленного на участке между прядильной

25 камерой и наматывающим механизмом на брусе, перемещаемом вдоль рабочих мест, а также средство для сброса пряжи с направляющей, отличающееся тем, что, с целью повышения надежности в работе, оно снабжено приспособлением для вывода пряжи из выпускных ва О ликов, выполненным в виде дополнительного бруса, расположенного перед выпускными валиками и несущего штангу, взаимодействующую с пряжей, причем приспособление имеет неподвижный упор и щуп для контроля натяжения пряжи при выходе ее из прядильной камеры, а для управления движением средства для сброса пряжи с направляющей и приспособлением для вывода пряжи из выпускных валиков имеются электромагниты, электрически связанные со щупом.

586843

Составитель Н. Тимофеева

Редактор H. Суханова Техред О. Луговая Корректор А. Власенко

Заказ 4655/717 Тираж 558 Подписное

11НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
