Устройство для одновременного измерения мгновенных значений нескольких изменяющихся во времени электрических величин

Устройство для одновременного измерения мгновенных значений нескольких изменяющихся во времени электрических величин

Иллюстрации

Показать все

Реферат

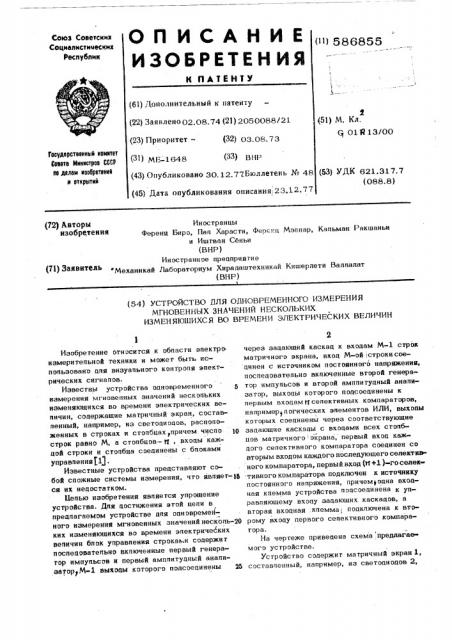

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик (11) 58695< (6!) Дополнительный к патенту (22) Заявлено 02.08. 74 (21) 2050088/21 (23} Приоритет — (32) 03 08 73 (31) МР-1б48 (33) ВНР (43) Опубликовано 30.12.77Бюллетень № 48 (45) Дата опубликования описания, 23.12.77 (51) М. Кл, 9 01Я 13/00

Гасударстваииый комитет

Совета Мииистрав СССР по делам иэооретеиий и открытий (53) УДК 621.317.7 (OS8.8) (72) Авторы изобретения

И н ос тр анцы

Ференц Биро, Пап Харасти, Ференц Мопнар, Кальман Ракшаньи и Иштван Сеньи (ВНР) Иностранное предприятие Механикай Лабораториум Хирадаштехникай Кишерлети Ваппапат (ВНР) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОДНОВРЕМЕННОГО ИЗМЕРЕНИЯ

МГНОВЕННЫХ ЗНАЧЕНИЙ НЕСКОЛЬКИХ

ИЗМЕНЯЮШИХСЯ ВО ВРЕМЕНИ ЭЛЕКТРИЧЕСКИХ ВЕЛ!!ЧИН

Изобретение относится к области электро. измерительной техники и может быть использовано дпя визуального контроля электрических сигнапов.

Известны устройства одновременного измерения мгновенных значений нескольких изменяющихся во времени эпектрических величин, соцержашие матричный экран, составпенный, например, из светоциоцов, распопженных s строках и стопбцах причем число 1О строк равно М, а столбцов-п, входы каждой строки и стопбца соецинены с бпоками управления (1).

Известные устройства представляют собой сложные системы измерения, что являет-1а ся их недостатком.

Оепью изобретения является упрощение устройства. Дпя достижения этой цепи в предлагаемом устройстве дпя оцновремет1ного измерения мгновенных значенийнескопь-20 ких изменяющихся во времени электрических величин блок управпения строками,и содержит последовательно включенные первый генератор импульсов и первый амппитуцный анапиэаторвМ-1 выходы которого подсоединены 2о через зацающий каскад к входам М-1 строк матричного экрана, вход М-ой;строкисоецинен с источником постоянного напряжения, поспецоватепьно включенные второй генератор импульсов и второй амппитуцный анализатор, выходы которого подсоецинены к первым вхоцам g сепективных компарвторов, например погических эпементов ИЛИ, выходы которых соецинены через соответствующие зацаюшие каскацы с вхоцами всех стопбцов матричного экрана, первый вход кажцого сепективного компаратора соединен со вторым входом каждого последующего селективного компаратора, первый вход (тт+l )-го селективного компаратора подключен к источнику постоянного напряжения, причемЕоцна входная клемма устройства поцсоецинена к управпяюшему входу зацаюших каскадов, а вторая входная;кпемма; подкпючена к второму вхоцу первого сепективного компаратора.

На чертеже привецена схема .предлагае мого устройства.

Устройство содержит матричный экран 1, составпенный, например, из светодиодов 2, 58f)855 первый 3 и второй 4 генераторы импупьсов первый 5 и второй 6 ямппигуцные янапизаторы задающие каскяцы строк 7 — 7 4 задающие каскацы стопбцов 8-8,„сепекп Р тивные ком пара r оры 9-9, .

Работает устройство спедующим обрезом.

В зависимости or уровня напряжения, навыходепервого Генератора 3 через соот ветствующий зацяюший каскяц строк 7 к соответствующему пр ов одни ку с гр DK п оцкпючается вхоцное напряжение. К управпяюшему вхоцу зацающего каскада строк 7 непре» рывно подключен источник постоянного на.пряжения Ев и таким образом строка номер

М попучаег (вследствие > обращения фяз в зацающем каскаде) постоянно необходимое дпя приведения в цействие напряжения гак, что в этой строке светодиоды 2 постоянно- поцготовпены к действию. 28

В зависимости от выходного сигнапа второго генератора 4 выходной сигняп, необхоцимый дпя привецения в действие светодиодов всегда появпяется на выхоце топько оцного из сепективных компараторов 9 - 9p4g ;25

Этот сигнап через соответствующие зацающие каскацы сгопбцов 8 - 8ц вкпючяег ня соответствующие пр овоцники с гопбцов погенциап логического НЕТ "О . Еспи, например, на выхоце второго генератора и появпяется 30 минимальный уровень напряжения, то все комнараторы стопбцов 9 кроме первого. дают выхоцной сигнап, соответствующий логическому НЕТ О, и таким образом, только первый зацающий каскад сгопбцов 8 может 35 включить на столбец, находящийся на певом конце, погенциап погического НЕТ О и только этот столбец привоцигся в цейсгвие. Оцнако, еспи выхоцной сигнап второго генератора 4 превосхоцит максимапь- 40 ное пороговое сравнительное значение го все сгопбцы 8 - 8„, дадут на выхоце погическое "ДА" и все сепективные компарагоры 9 кроме 9<+ gagyr погическе НЕТ

"0 . Таким образом, только зацающий 45 каскац столбца гав+1 может цать погическое HET "О на сгопбец и+1, го есть на крайний правый столбец. Если уровень выхоцного погенциапа второго генератора 4 нахоцится межцу эксгремяпьными значениями, то попучающаяся каргина определяется выхоцным сигнапом амплитудного анализатора 6. Если уровень выхоцного сигнапа второго генератора соогвегсгвуег уровню сигнапа оцного из выхоцов 10 — 10 ампL нИ пи гуцн ого анализа горя 6, например 10, ro компараторы g < — 9 > дают логичесФ Ф кое НЕТ 0 . Топько сгопбец светодиоцов

2, соответствующий выхоцу компяратора.

i0 например, 9 попучяет сигняч погическщ 0

ДА 1

При таком об >язе цейсгвня из свегоциоцов 2 матричного экряня 1 будут зяжигягься гопько ге светодиоцы, ня нроводники строк которых через соогветствукчпие эяаающие каскады 7 строк вкчючеll сигняч. чогическ>го ДА.

Входной сигняп, очрецечяемый двумя яеременными, может быть показан ня матричном экране в вице светящихся сгочбцов, причем почожение сгопбпа опречечяегся выхоцным сигняпом второго генератора 4, я высота (уровень) опрецепяегся выхоцным уровнем первого генератора 3.

Формупя изобретения

Усгоойство gIIs одновременного измерения мгновенных значений нескочьких изменяющихся BD времени эпекгрических вепичин, соцержащее матричный экран, сосгавпенный, например из светодиодов, расположенных в строках и сгопбцях, причем чиспо строк равно М, а сгопбцов -jt вхоцы

Ч кажцой строки и столбца соецинены с бпоками управчения, о г и и ч а ю щ е е с я тем, что, с цепью упрощения устройства, бпок управления строками соцержит посп довательно включенные первый генератор импульсов и первый амплитудный анапизагор М-1 выхоцы которого поцсоединены через задающий каскяц к вхоцам

М-1 строк матричного экрана, вхоц М-ой строки соецинен с источником постоянного напряжения, поспецоватепьно вкпюченные

Ъ второй генератор импупьсов и второй амппигуцный анализатор, выхоцы которого поцсоецинены к первым вхоцам g сепекгивных компяраторов, например логических эпементов ИЛИ; выхоцы которых соецинены через соответствующие зяцающие каскады с входами всех сгопбцов матричного экрана, первый вхоц кажцого сепекгивного компарагора соединен со вторым вхоцом кяжцого посчецующего сепекгивного компарагора, первый вход (И+ 3 )-го сепекгивного компарагора поцкпючен к источнику постоянного напряжения, причем оцня вхоцняя клемма усгаойсгва поцсоециненя к управпяющему вхоцу зацающих кяскацов, а вторая вхоцная кпеммя поцкпючена к второму вхоцу первого сепекгивного компярягоря.

Источники информации, принятые во внимание при экспертизе:

»

1. Дергач В. П. и цр. Эчекгрочюминеl > сценгные устройства, Киев, "Наукова Думка

1968, с. 158-161, 172-175.
