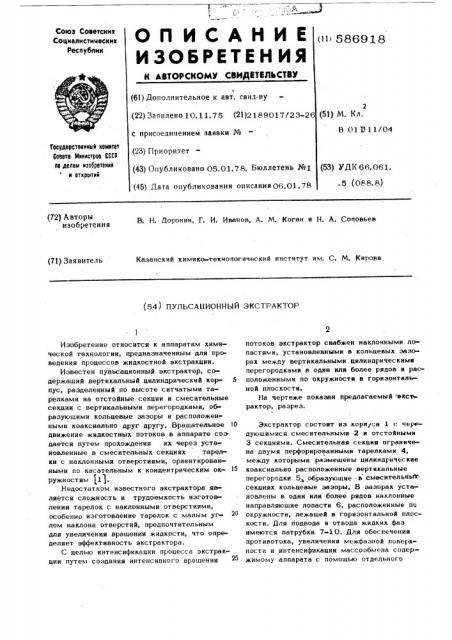

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Рес убпик (11 586918

1. (61) Дополнительное к авт. свнд-ву (22) Заявлено 10.11.75 (21)2189017/23-26 г (51) M. Кл. с присоединением эаявки № (23) Приоритет (43) Опубликовано 05.01.78, Бюллетень №1 (45) Дата опубликования описания 06.01.78

В 01 3 11/04

Государственный комитет

Совета Министров СССР не делам изобретений н открытий (53) УД1(66.061..5 (088.8) (72) Авторы изобретения

В. Н. Доронин, Г. И. Иванов, A. М, Коган и H. А. Соповьев

Казанский химико-технопогический институт им. C. М. Кирова (71) Заявитель (54) ПУЛЪСАЦИОННЫЙ ЭКСТРАКТОР

Изобретение относится к аппаратам химической технологии, предназначенным для проведения процессов жидкостной экстракции.

Известен пульсационный экстрактор, содержащий вертикальный цилиндрический кор- 5 пус, разделенный по высоте ситчатыми тарелками на отстойные секции и смесительные секции с вертикальными перегородками,. образующими кольцевые зазоры и расположенными коаксиально друг другу. Вращательное 10 движение жидкостных потоков в аппарате со дается путем прохождения их через установленные в смесительных секциях тарелки с наклонными отверстиями, ориентированными по касательным к концентрическим окружностям t11

Недостатком известного экстрактора является сложность и трудоемкость изготовления тарелок с наклонными отверстиями, особенно изготовление тарелок с малым углом наклона отверстий, предпочтительным для увеличения вращения. жидкости, что определяет эффективность экстрактора.

С целью интенсификации процесса экстракции путем создания интенсивного вращения потоков экстрактор снабжен наклонными лопастями, установленными в кольцевых зазорах между вертикальными цилиндрическими перегородками в один иля более рядов и расположенными по окружности в горизонтальной плоскости, На чертеже показан предлагаемый эксл. рактор, разрез.

Экстрактор состоит из корпуса 1 с чередующимися смесительными 2 и отстойными

3 секциями. Смесительная секция ограничена двумя перфорированными тарелками 4, между которыми размещены цилиндрические коаксиально расположенные вертикальные перегородки 5 образующие в смеси гельньт секциях кольцевые зазоры. В зазорах установлены в один или более рядов наклонные направляющие лопасти 6, расположенные по окружности, лежащей в горизонтальной плоскости. Для подвода и отвода жидких фаз имеются патрубки 7-10. Для обеспечения противотока, увеличения межфвзной поверхности и интенсификации массообмена содержимому аппарата с помощью отдельного

5869.1 8

LIHHHflH Заказ 10/8 Тираж 963 Поаписное

Ф ианап ППП Патент г нт, г. Ужгород, уп. Проектная, 4 пульсатора сообщается возвратно-поступательное движение. Пульсатор подключается к патрубку 11 °

Зкстрактор работает следующим образом.

В патрубок 7 подается тяжелая фаза, она впоследствии отводится через патрубок 8.

В патрубок 9 подается легкая фаза, выводимая через патрубок 10.

Таким образом, в аппарате противоточно движутся две несмешивающиеся между сСбой жидкости, одна из которых при атом диспергируется. Проходя между лопастями 6, жид15 кость получает вращательное движение, благодаря чему образуется зона активного сме щения. В отстойных секциях 3 происходит перераспределение капель дясперсной фазы по сечению аппарата.

Формула изобретения

Пульсационный экстрактор, содержавший вертикальный цилиндрический корпус, Фьзд ленный по высоте ситчатыми тарелками на отстойные секции и смесительные секции с вертикальными цилиндрическими перегородками, образующими кольцевые зазоры и расположенными коаксиально друг другу, о тл и ч а ю шийся тем, что, с целью интенсификации процесса экстракции путем создания интенсивного вращения потоков, он снабжен наклонными лопастями, установ ленными в кольцевых зазорах между вертикальными цилиндрическими перегородками в один или более рядов и расположенными по окружности в горизонтальной плоскости..

Источники информации, принятые во внимание при акспертизе:

1. Авторское свидетельство ¹ 392952, кл. И 01 D 1 1/04, 01. 1 1.7 1 °
