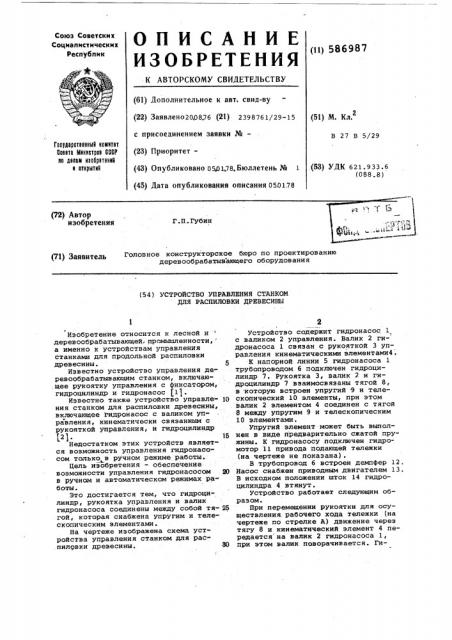

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респ убпик (11) 586987 (61) Дополнительное к авт. свид-ву (22) Заявлено20,08.76 (21) 2398761/29-15 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 0501.78. Бюллетень № 1 (45) Дата опубликования описания 0501.78 (51) М. Кл.

В 27 В 5/29

Гоовдаротввнный номнтвт йоввта Мнннотров СССР но делам нвоорвтвннй н открытий (53) УДК 621.933.6 (088.8) (72) Автор изобретения

Г.П. Губин (71) Заявитель Головное конструкторское бюро по проектированию деревообрабатывающего оборудования (54) УСТРОИСТВО УПРАВЛЕНИЯ СТАНКОМ

ДЛЯ РАСПИЛОВКИ ДРЕВЕСИНЫ

Изобретение относится к лесной и деревообрабатывающей. промышленности, а именно к устройствам управления станками для продольной распиловки древесины. 5

Известно устройство управления деревообрабатывающим станком, включаю. щее рукоятку управления с фиксатором, гидроцилиндр и гидронасос fit.

Известно также устройство управле- )0 ния станком для распиловки древесины, эключающее гидронасос с валиком уп равления, кинематически связанным с рукояткой управления, и гидроцилиндр (2 1. 18

Недостатком этих устройств является возможность управления гидронасосом только в ручном режиме работы.

Цель изобретения — обеспечение возможности управления гидронасосом 20 в ручном и автоматическом режимах ра- боты.

Это достиГается тем, что гидроцилиндр, рукоятка управления и валик гидронасоса соединены между собой тя- 25 гой, которая снабжена упругим и телескопическим элементами.

На чертеже изображена схема устройства управления станком для распиловки древесины. 80

Устройство содержит гидронасос 1 с валиком 2 упраэления. Валик 2 ги- дронасоса 1 связан с рукояткой 3 управления кинематическими элементами4;

К напорной линии 5 гидронасоса 1 трубопроводом 6 подключен гидроцилиндр 7. Рукоятка 3, валик 2 и гидроцилиндр 7 взаимосвязаны тягой 8, в .которую встроен упругий 9 и телескопический 10 элементы, при этом эалик 2 элементом 4 соединен с тягой

8 между упругим 9 и телескопическим

10 элементами.

Упругий элемент может быть выполнен в виде предварительно сжатой пружины. К гидронасосу подключен гидромотор ll привода подающей тележки (на чертеже не показана).

В трубопровод 6 встроен демпфер 12.

Насос снабжен приводным двигателем 13.

В исходном положении шток 14 гидроцилиндра 4 втянут

Устройство работает следующим образом.

При перемещении рукоятки для осуществления. рабочего хода тележки (на чертеже по стрелке А) движение через тягу 8 и кинематический элемент 4 передается на валик 2 гидронасоса 1, при этом валик поворачивается. Ги586987

Формула изобретения

f0 1

Жставитель В.Распопова

Редакто Н.Скво цова Техред М.КелемеШ Ко екто A.Âëàñeíêî

Заказ 54/12 Тираж 639 Подписное

ЦНИИПИ государственного комитета Совета Министров СССР по делам изобретений и открытий

113035 Москва Ж-35 Ра окая наб. . 4 5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 дронасос 1 подает рабочую жидкость

В напорную линию 5. Гидромотор ll u подающая тележка приходят в движение.

Если рукоятку перемещать плавно и медленно, то давление в трубопроводе 6 будет нарастать медленно, и шток

14 гидроцилиндра 7 будет выдвигаться внутри телескопического элемента 10.

При взаимодействии штока 14 и элемента 10 при малом давлении в трубопроводах 5 и 6 шток будет втягиваться, с если усилие, приложенное к рукоятке 3 и передаваемое кинематикой 4 и тягой

8 на шток, будет больше усилия на штоке. A это возможно тогда, когда или мала нагрузка на валу гидродвигателя или же мала скорость нарастания производительности насоса при трогании тележки с места. В этом случае при втягивании штока 14 гидроцилиндра 7 излишек рабочей жидкости по трубопро- 20 воду 6 через депмфер 12 будет вытес няться в линию 5.

При резком увеличении давления в линии 5 во время движения (по стрелке .A) рукоятки 3,, а также и тяги 8, 25 шток 14 гидроцилиндра 7 выдвигается.

При взаимодействии штока.14 через телескопический элемент 10 с тягой

8 и при превышении усилия на штоке усилия поджатия упругий элемент 9 80

- сжимается, причем тяга 8 перемещается влево. При этом через кинематический элемент 4 движение передается на ва. лик 2 насоса 1, который поворачивает ся в сторону уменьшения производительности насоса 1. При уменьшении производительности насоса давление в(, трубопроводе 5 уменьшается, и шток

14 гидроцилиндра 7 под действием усилий упругого элемента 9 и рукоятки 3 втягивается. Скорость движения подающей тележки в зто время также уменьшается.

При движении рукоятки 3 и тяги 8 по стрелке Б телескопический элемент 10 перемещается относительно штока 14 гидроцилиндра 7 (или же при взаимодействии элемента 10 со штоком

7 шток вытягивается из гидроцилиндра) при этом скорость тележки уменьшается от максимальной до нуля при установке рукоятки 3 в нейтральное положение.

Устройство управления станком для распиловки древесины, включающее гидронасос с валиком управления, кинематически связанным с рукояткой управления, и гидроцилиндр, о т л ич а ю щ е е с я тем, что, с целью обеспечения возможности управления гидронасосом в ручном и автоматиче- ском режимах работы, гидроцилиндр, рукоятка управления и валик гидронасоса соединены между собой тягой, которая снабжена упругим и телескопическим элементами.

Источники информации, принятые во внимание.при экспертизе:

1. Авторское свидетельство

Р 394197, кл. В 27 В 5/18, 1972.

2. Патент Японии 949-2596, кл.

75 В 132.1, 1974.
