Реферат

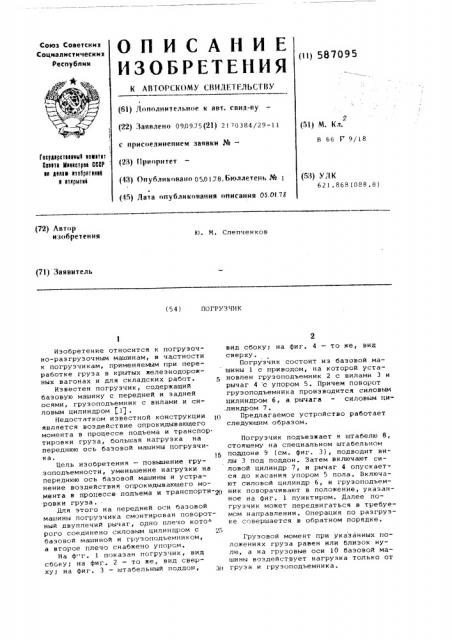

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (11) 587095

К АВТОРСКОМ У СВИДЕ1 ГЛЬО 11 У (61) Яоттолнительное к авт. свид-ву (22) Заявлено 09.09,75(21) ?! т0384/29-11 с присоединением заявки №вЂ” (23) Ириоритет (43) Опубликовано 050178.Бюллетень ¹ 1

2 (5l) Ы. Кл.

В 66 Р 9/18

Гемцармтмеммы1 меммтмт

ВЕМЕТМ МММММТРЕЕ СММР ме Мамая osollpe(aseity м етмрытмФ (53) УЛК

621.868(088.8) (45) Лата опубликования описания 05.01.78 (72) Автор изобретения

l0. М. Слепченков (71) Заявитель (54) ПОГРУЗЧИК

Изобретение относится к погрузочно-разгрузочным машинам, в частности к погрузчикам, применяемым при переработке груза в крытых железнодорожных вагонах и для складских работ.

Известен погруэчик, содержащий базовую машину с передней и задней осями, груэоподъемник с вилами и силовым цилиндром (lg .

Недостатком известной конструкции янляется ноэдействие опрокидывающего момента н процессе подъема и транспор тировки груза, большая нагрузка на переднюю ось базовой машины погрузчика. )6

Цель изобретения — повышение грузоподъемности, уменьшение нагрузки на переднюю ось базовой машины и устранение воздействия опрокидывающего момента в процессе подъема и транспорти-20 ровки груза.

Для этого на передней оси базовой машины погрузчика смонтирован поворотный двуплечий рычаг, одно плечо кото-

Р о Го соединено c H JIo B HM ll H Jl H H ll P QM с ) 5 базовой машиной и грузоподъемником, а второе плечо снабжено упором.

На ф"г. 1 показан погрузчик, вид сбоку; на фиг. 2 — то же, нид снерху; на фиг. 3 — штабельный поддон, вид сбоку; на фиг. 4 — то же, внд сверху.

Погруэчик состоит иэ базовой машины 1 с приводом, на которой установлен грузоподъемник 2 с вилами 3 и рычаг 4 с упором 5. Причем поворот груэоподъемника производится силовым цилиндром 6, а рычага — силовым цилиндром 7.

Предлагаемое устройство работает следующим образом.

Погрузчик подъезжает к штабелю 8, стоящему на специальном штабельном поддоне 9 (см. фиг. 3), подводит вилы 3 под поддон. Затем включают силовой цилиндр 7, и рычаг 4 опускается до касания упором 5 пола. Включают силовой цилиндр 6, и грузоподъемник поворачивают н положение, указанное на фиг. 1 пунктиром. Далее погрузчик может передвигаться н требуемом направлении. Операция по разгрузке совершается в обратном порядке.

Грузовой момент при укаэанных положениях груза равен или близок нулю, а на груэоные оси 10 базовой машины ноздействует нагрузка только от груза и грузоподъемника.

587095

Формула изобретения

Погрузчик, содержащий базовую машину с передней и эацней осяМи, груэоподъемник с вилами и силовым цилиндром, отличающийся тем, что, с целью повышения грузоподъемности, уменьшения нагрузки на переднюю ось базовой машины и устранения воздействия опрокидывающего момента в процессе подъема и транспортировки груза, на передней оси базовой машины погрузчика смонтирован поворотный двуплечий рычаг, одно плечо которого соединено силовым цилиндром с базовой машиной и груэоподъемником, а второе плечо снабжено "пором.

Источники информации, принятые вс внимание при экспертизе:

1. Авторское свидетельство CCCP !

О 9339494 кл. В 66 C 9/06 á3 ..03. 1970, 587095

Фие. 4
