СССР

/, № 58717

Класс 49h, 3„

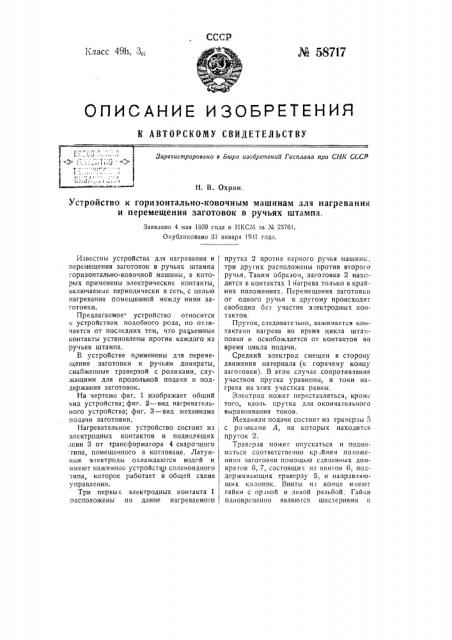

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ чI г г 3

Зарегистрировано в Бюро изобрегггенггй Госплана при СНК СССР

Н. В. Охрин.

Устройство к горизонтально-ковочным машинам для нагревания и перемещения заготовок в ручьях штампа.

Заявлено 4 мая 1939 года в НКСИ за ¹ 23761.

Оггубликовано 31 января 1941 года.

Известны устройства для нагревания и перемещения заготовок в ручьях штампа горизонтально-ковочной машины, в которых применены электрические контакты, включаемые периодически в сеть, с целью нагревания помещенной между ними заготовки.

Предлагаемое устройство относится к устройствам подобного рода, но Отличается от пос.чедних тем, что разъемные контакты установлены против каждого из ручьев штампа.

В устройстве применены дчя перемещения заготовки к ручьям домкраты, снабженные траверзой с роликами, служащими для продольной подачи и под. держания заготовок.

На чертеже фиг. 1 изображает общий вид устройства; фиг. 2 †в нагревательного устройства; фиг. 3 †в механизма подачи заготовки.

Нагревательное устройство состоит из электродных контактов и подводящих ,шин 3 от трансформатора 4 сварочного типа, помещенного в котловане. Латунные электроды охлаждаются водой и имеют нажимное устройство соленоидного типа, которое работает в общей схеме управления.

Три первых электродных контакта 1 расположены по длине нагреваемого прутка 2 против первого ручья машинь:, три других расположены против второго ручья. Таким образом, заготовка 2 находится в контактах 1 нагрева только в крайних положениях. Перемещения заготовки от одного ручья к другому происходят свободно без участия электродных контактов.

Пруток, следоватечьно, зажимается кон( тактами нагрева во время цик.ча штамповки и освобождается от контактов во время цикла подачи.

Средний элекгрод смещен в сторону движения материала (к горячему концу загоговки). В этом случае сопротивления участков прутка уравнены, и токи нагрева на эгих участках равны, Электрод может переставляться, кроме того, вдоль прутка для окончательного выравнивания токов, Механизм подачи состоит из траверзы 5 с рогиками А, на которых находится пруток 2.

Траверза может опускаться и подниматься соответственно кр йним положениям заготовки помощьго сдвоенных домкратов 6, 7, состоящих из вингов G, поддерживающих траверзу 5, и направ.чяю= щих колонок. Винты на конце имеют гайки с правой и левой резьбой. Гайки одновременно являются шестернями и

Предмет изобретения.

С 3 (ъ

Отв. редактор П. В. Никитин

М 36333 Зак. 1411 — 700. Под. к печ. 31/П1 — 4 г. Цена 35 коп.

Госп лив издат

2-я тип. Трансжелдориздата им. Лоханкова. Ленинград, ул. Правдьь 15. приводятся в движение через среднюю шестерню и коническую передачу электродвигателя 8. Останов траверзы обеспечивается конечными выключателями, упорами в крайних положениях стола и торможением электродвигателя, 1. Устройство к горизонтально-ковочным машинам для нагревания и перемещения заготовок в ручьях штампа с применением электрических разъемных контактов, включаемых периодически в сеть для нагрева помещенной между ними заготовки, отличающееся тем, что разъемные контакты установлены против каждого из ручьев штампа.

2. В устройстве по п. 1 применение для перемещения заготовок к ручьям домкратов 6 — 7, приводимых в действие от двигателя и снабженных траверзой 5 с роликами А, служащими для продольной подачи и поддерживания заготовок
