С ССР № 58730..с.. ъ

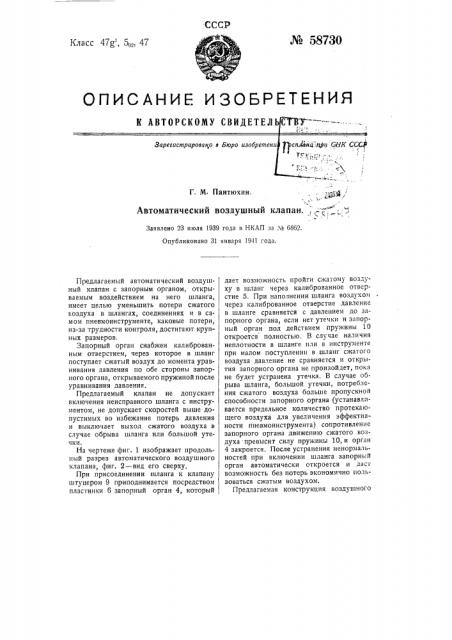

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Класс 47g, 5„, 47

Г, М. Пантюхин.

Автоматический воздушный клапан

Заявлено 23 июля 1939 года в НКАП за М 6862.

Опубликовано 31 января 1941 года.

Предлагаемый автоматический воздушный клапан с запорным органом, открываемым воздействием на него шланга, имеет целью уменьшить потери сжатого воздуха в шлангах, соединениях и в самом пневмоинструменте, каковые потери, из-за трудности контроля, достигают крупных размеров.

Запорный орган снабжен калиброванным отверстием, через которое в шланг поступает сжатый воздух до момента уравнивания давления по обе стороны запорного органа, открываемого пружиной после уравнивания давления.

Предлагаемый клапан не допускает включения неисправного шланга с инструментом, не допускает скоростей выше допустимых во избежание потерь давления и выключает выход сжатого воздуха в случае обрыва шланга или большой утечки.

На чертеже фиг. 1 изображает продольный разрез автоматического воздушного клапана, фиг. 2 — вид его сверху.

При присоединении шланга к клапану штуцером 9 приподнимается посредством пластинки 6 запорный орган 4, который дает возможность пройти сжатому воздуху в шланг через калиброванное отверстие 5. При наполнении шланга воздухом через калиброванное отверстие давление в шланге сравняется с давлением до запорного органа, если нет утечки и запорный орган под действием пружины 10 откроется полностью. В случае наличия неплотности в шланге или в инструменте при малом поступлении в шланг сжатого воздуха давление не сравняется и открытия запорного органа не произойдет, пока не будет устранена утечка. В случае обрыва шланга, большой утечки, потребления сжатого воздуха больше пропускной способности запорного органа (устанавливается предельное количество протекающего воздуха для увеличения эффективности пневмоинструмента) сопротивление запорного органа движению сжатого воздуха превысит силу пружины 10, и орган

4 закроется. После устранения ненормальностей при включении шланга запорный орган автоматически откроется и даст возможность без потерь экономично пользоваться сжатым воздухом.

Предлагаемая конструкция воздушного — 2-Предмет изобретен и я.

Автоматический воздушный клапан с запорным органом, открываемым воздей- .

Отв. редактор П. В. Никитин

Госпланиздат Ь! 36333 Зак. 1411 — 700. Поди. к печ. 31/Ш вЂ” 1! г. Цена 35 коп. 2-я тпп. Траисжелдориздата им. Лохаикова. Ленинград, ул. Правды, 15 клапана с запорным органом, применен- ная в пневматическом хозяйстве, потребует бережного отношения к шлангам, инструменту, их подготовке и хранению з инструментальной, уменьшит потери зоздуха и увеличит эффективность действия пневмоинструмента. ствием на него шланга, отличающийс я тем, что, с целью предотвращения полного открытия запорного органа при утечке в шлангах или рабочих инструментах, в теле запорного органа образовано калиорованное отверстие, через которое поступает воздух в рабочий шланг до момента уравнивания давления по обе стороны запорного органа, открываемого при уравнивании давления действием пружины.
