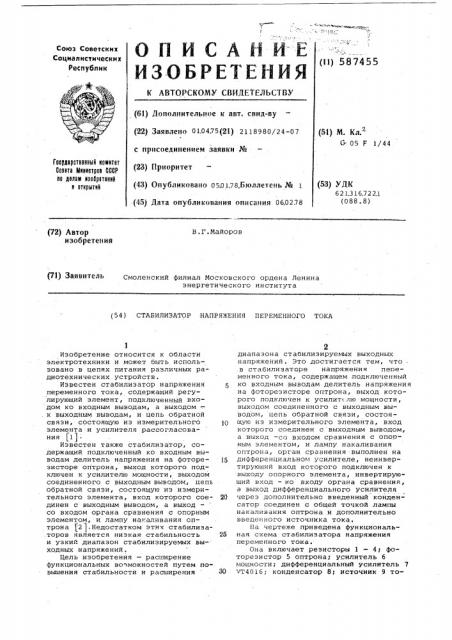

ОПИСА11ИЕ

ИЗ ОБРЕ в ЕпИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ч (11) 5874.т5

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 010475(21) 2118980/24-07 с присоединением заявки № (51) М. Кл.

& 05 F 1/44 (23) Приоритет

Гоеударстввнный комитат

Соната Мнииетрав СССР но ивлев изоарвтвннй н отнрытий (43) Опубликовано 050178,Бюллетень № 1 (53) УДК

621.316,722,1 (088. 8) (45) Дата опубликования описания 0602.78 (72) Автор изобретения

В.Г.Майоров (71) 3aaanTeab Смоленский филиал Московского ордена Ленина энергетического института (54) СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА

Изобретение относится к области электротехники и может быть использовано в цепях питания различных радиотехнических устройств.

Известен стабилизатор напряжения переменного тока, содержащий регулирующий элемент, подключенный входом ко входным выводам, а выходом — . . к выходным выводам, и цепь обратной связи, состоящую из измерительного элемента и усилителя рассогласования 11.

Известен также стабилизатор, содержащий подключенный ко входным выводам делитель напряжения на фоторезисторе оптрона, выход которого подключен к усилителю мощности, выходом соединенного с выходным выводом, цепь обратной связи, состоящую из измерительного элемента, вход которого соединен с выходным выводом, а выход со с опорным элементом, и лампу накаливания оптрона (2 ).Недостатком этих стабилиза.торов является низкая стабильность и узкий диапазон стабилизируемых выходных напряжений.

Цель изобретения — расширение функциональных возможностей путем повышения стабильности и расширения диапазона стабилизируемых выходных напряжений. Это достигается тем, что . в стабилизаторе напряжения пеоеменного тока, содержащем .подключенный ко входным выводам делитель напряжения на фоторезисторе оптрона, выход которого подключен к усилителю мощности, выходом соединенного с выходным выводом, цепь обратной связи, состоящую из измерительного элемента, вход которого соединен с выходным выводом, а выход -со входом сравнения с опорным. элементом, и лампу накаливания оптрона, орган сравнения выполнен на (6 дифференциальном усилителе, неинвертируюший вход которого подключен к выходу опорного элемента, инвертирующий вход — ко входу органа сравнения, а выход дифференциального усилителя

20 через дополнительно введенный конденсатор соединен с общей точкой лампы накаливания оптрона и дополнительно введенного источника тока.

На чертеже приведена функциональ25 ная схема стабилизатора напряжения переменного тока.

Она включает резисторы 1 — 4т фоторезистор 5 оптрона; усилитель 6 мощности; дифференциальный усилитель 7

30 уТ4016; конденсатор 8; источник 9 то587455

Формула изобретения

ЦНИИПИ Заказ 135/37 Тираж 1033 ПодписНое

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 ка; лампу 10 накаливания оптрона; источник 11 опорного напряжения и опорный элемент 12.

Стабилизатор работает следующим образом. а

Переменное входное напряжение U проходит на выход с некоторым козффйциентом передачи делителя, выполненного на резисторе 1 и фоторезисторе 5 оптрона с коэффициентом передачи усилителя мощности 6. Это же выходное напряжение поступает на неинвертирующий вход дифференциального усилителя 7 через измерительный элемент, выполненный на резисторах 2 и 3.;

На неинвертирующий вход интегрального усилителя поступает опорное напряжение через резистор 4. Дифференциальный усилитель находится в запертом состоянии до тех пор, пока напряжение на неинвертирующем входе усилителя не превысит опорное напряжение на некоторую величину, равную порогу срабатывания дифференциального усилителя, работающего в режиме нуль-органа. Таким образом на выходе усилителя воз25 никает сигнал, представляющий собой усиленные вершины синусоид. Данный сигнал поступает череЪ конденсатор 8 на лампу накаливания оптрона, которая под действием этого сигнала освещает

3{1 фоторезистор 5 оптрона, меняя. тем самым сопротивление последнего. целью облегчения режима работы усилителя основная величина требуемого тока для лампы 10 при заданной величине опорного напряжения задается от постороннего источника тока, который представляет собой транзистор, работающий в режиме токостабилизатора.

Предположим входное переменное нап- " рях<ение UL, увеличивается, что приводит в первый момент к возрастанию напряжения Lt«.Âcëeäñòâèå этого усилитель 7 выходит йз запертого состояния несколько раньше, а запирается несколько позже. Иначе говоря, ширина усиленной вершины синусоиды и ее амплитуда на

:выходе усилителя возрастают. Большее действующее напряжение, приложенное к лампе накаливания оптрона, вызовет уменьшение сопротивления фоторезистора оптрона до такой величины, чтобы выходное напряжение вернулось к прежнему :&ачениЮ . Управляют выходным напряжением переменным током, поскольку оптрон сам обладает фильтрующими свойствами.

Стабилизатор напряжения переменного тока, содержащий подключенный ко входным выводам делитель напряжения на фоторезисторе оптрона, выход которого подключен к усилителю мощности, выходом соединенного с выводом, цепь обратной связи, состоящую из измерительного элемента, вход которого соединен с выходным выводом, а выход- со входом органа сравнения с опорным элементом; и лампу накаливания оптрона, о т л .и ч а ю щ и йс я тем, что, с целью. расширения функциональных воэможностей путем повышения стабильности, расширения диапазона стабилизируемых выходных напряжений и повышения надежности, орган сравнения выполнен на дифференциальном усилителе, неинвертирующий . вход которого подключен к выходу опорного элемента, инвертирующий входко входу органа:сравнения, а выход дифференциального. усилителя через дополнительчо введенный конденсатор соединен с общей точкой лампы накаливания .оптрона и дополнительно введенного источника тока.

Источники информации, принятые во внимание етри экспертизе:

1, Илюнович A.М. и Шульман Б.P.

Стабилизаторы и стабилизированные источники питания переменного тока, М.-Л., Энергия, с.54.

2. Патент СШЛ 93248642, кл.323-21, 1966.
