Устройство для прокола кабеля

Устройство для прокола кабеля

Иллюстрации

Показать все

Реферат

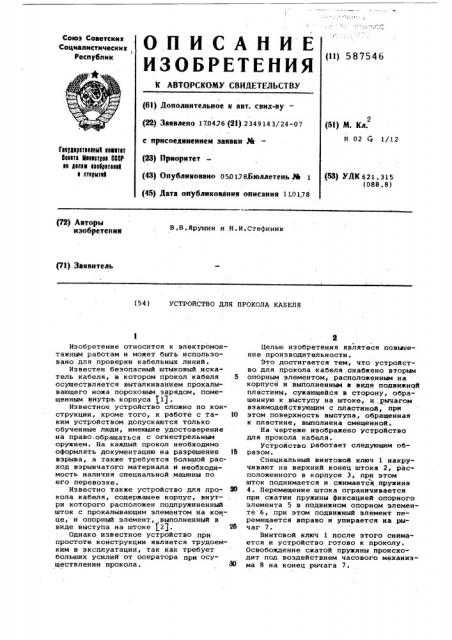

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (1)) 587546 (61) Дополнительное к авт. свид-ву— (51) М. Кл.

Н 02 1/12 (22) Заявлено 170476 (2!) 2349143/24-07 с ирисоединениева заявки РЙ (23) Приоритет

Гвврдарвтввииыр иааитат йавата Иииивтрвв OCOP вв давая ивваратавий и отирытиа (53) УДК 621.315 (088.8) (43) Опубликовано 050178Бюллетень УЙ (45) Дата опубликования описания 11.0178 (72) Авторы изобретения

В.В.Ярушин и Н.И.Стефинив (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОКОЛА КАБЕЛЯ

Изобретение относится к электромонтажным работам и может быть использовано для проверки кабельных линий.

Известен безопасный штыковый искатель кабеля, в котором прокол кабеля 5 осуществляется выталкиванием прокалывающего ножа пороховым зарядом, помещенным внутрь корпуса g1) .

Известное устройство сложно по конструкции, кроме того, к работе с та- 10 ким устройством допускаются только обученные люди, имеющие удостоверение на право, обращаться с огнестрельным оружием. На каждый прокол необходимо оформлять документацию на разрешение И взрыва, а также требуется большой расход взрывчатого материала и необходимость наличия специальной машины по его перевозке. известно также устройство для про- 20 кола кабеля, содержащее корпус, внутри которого расположен подпружиненный шток с прокалывающим элементом на конце, и опорный элемент, .выполненный в виде выступа на штоке 121. 25

Однако известное устройство при простоте конструкции является трудоемким в эксплуатации, так как требует больших усилий от оператора при осуществлении прокола. 30

Целью изобретения являтеся повышение производительности.

Это достигается тем, что устройство для прокола кабеля снабжено вторым опорным элементом, расположенным на корпусе и выполненным в виде подвижн и пластины, сужающейся в сторону, обращенную к вщступу на штоке, и,рычагом взаимодействующим с пластиной, при этом поверхность выступа, обращенная к пластине, выполнена смещенной.

На чертеже изображено устройство для прокола кабеля. устройство работает следующим образом.

Специальный винтовой ключ 1 накручивают на верхний конец штока 2, расположенного в корпусе 3, при этом шток поднимается и. сжимается пружина

4. Перемещение штока ограничивается при сжатии пружины фиксацией опорного элемента 5 в подвижном опорном элементе 6, при этом подвижный элемент перемещается вправо и упирается на рычаг 7.

Винтовой ключ 1 после этого снимается и устройство готово к проколу.

Освобождение сжатой пружины происходит под воздействием часового механизма 8 на конец рычага 7.

587546

Источники информации, принятые во внимание при экспертизе:

1. Патент Франции В 2149056

Ю кл. В 25 9/00, 1975. формула изобретения

Устройство для прокола кабеля, со- 2. Патент США В2714196, кл. 339-97, держащее «opIiyc, BByTQH которого рас 1955 °

ЦНИИПИ Заказ 147/42

Тираж ЖФ Подписное

Филиал ППП Патент, r.Óêãîðîä,óë.ÏðîåêTíàÿ,4

Под воздействием пружины шток 2 с трехгранным прокалывающим элементом 9 движется вниз, при этом прокалывающий влемент 9 проникает в кабель, закрепленный в шарнире 10 и эакорачивает три жилы на землю.

Если кабель был под напряжением, то в результате эакорачивания фаз между собой на землю происходит автоматичеекое отключение защитой питающей фи-, 0 дера. Прн этом на кабеле в месте прокола образуется выгоранне.

Предлагаемое устройетво для прокола кабеля при простоте конструкции надежно в эксплуатации, имеет малый И вес и габариты, доступно в эксплуатации любому персоналу, не требует особого ухода. положен подпружиненный шток с прокалывающим элементом на конце, и ограничивающий перемещения штока опорный элемент, выполненный в виде выступа на штоке, î т л и ч а ю щ е е с я тем, что, с целью повышения производительности труда, он снабжен вторым опорным элементом, расположенным на корпусе и выйолненным в виде подвижной гЬьастины сужающейся в сторону, обращенную к выступу на штоке, и рычагом, взаимодействующим с пластиной, при этом поверхность выступа., обращенная к пластине, выполнена скошенной.
