Биполярный усилитель импульсов
Иллюстрации
Реферат

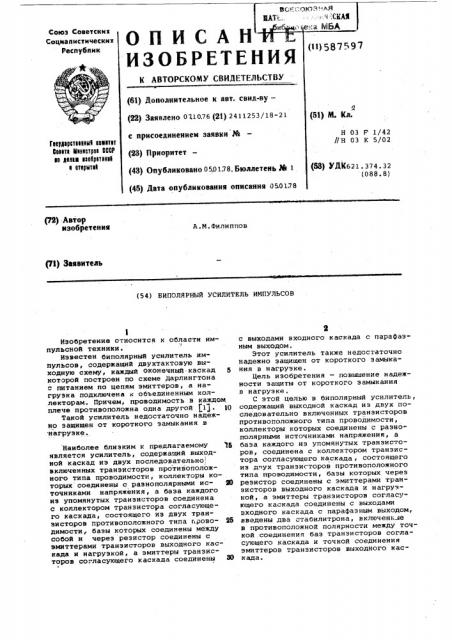

Союз Советских
Социалистических
Респубпик тра!4аратааиаыа ааюитат
Оааата Манаатров ВОСР ре Валам раабратвнар а етнрытай (72) Автор изобретения
A.Ì.ÔHëèïïîâ (71) Заявитель (54) БИПОЛЯРНЫЙ УСИЛИТЕЛЬ ИМПУЛЬСОВ
Изобретение относится к области импульсной техники.
Известен биполярный усилитель импульсов, содержащий двухтактовую выходную схему, каждый оконечный каскад которой построен по схеме дарлингтона питанием по цепям эмиттеров, а нагрузка подключена к объединенным коллекторам. Причем, проводимость в каждом плече противоположна одна другой (lf 10
Такой усилитель недостаточно надежно защищен от короткого замыкания в нагрузке. наиболее близким к предлагаемому те является усилитель, содержащий выходной каскад из двух последовательно, включенных транзисторов противоположного типа проводимости, коллекторы ко- . торых соединены с раэнополярными ис- ЯО точниками напряжения, а база каждого из упомянутых транзисторов соединена с коллектором транзистора согласующего каскада, состоящего иэ двух транзисторов противоположного типа гровс- 26 димости базы которых соединены между собой и через резистор соединены с эмиттерами транзисторов выходного каскада и нагрузкой, а эмиттеры транзисторов согласующего каскада соединены 30 ь с выходами входного каскада с парафазным выходом.
Этот усилитель также недостаточно надежно защищен от короткого замыкания в нагрузке, Цель изобретения — повышение надежности защиты от короткого замыкания в нагрузке.
С этой целью в биполярный усилитель, содержащий выходной каскад из двух последовательно включенных транзисторов противоположного типа проводимости, коллекторы которых соединены с разнополярными источниками напряжения, а база каждого из упомянутых транзисторов, соединена с коллектором транзистора согласующего каскада, состоящего из двух транзисторов противоположного типа проводимости, базы которых через резистор соединены с змиттерами транзисторов выходного каскада и нагрузкой, а эмиттеры транзисторов согласующего каскада соединены с выходами входного каскада с парафаэным выходом, введены два стабилитрона, включенкте в противоположной полярности между точкой.соединения баз транзисторов согласующего каскада и точкой соединения эмиттеров транзисторов выходного кас» када.
587597
Изобретение иллюстрируется чертежом
Усилитель содержит выходной каскад на двух последовательно соединенных транзисторах 1 и 2 противоположного типа проводимости согласующий каскад иэ транзисторов; 3 и 4, стабилитроны
5 и 6, входной каскад с парафаэмым вы. ходом, состоящий из транзисторов 7
10 и резисторов 11 - 15,. резистор 16, нагрузку 17 и источники 18 и 19 разнополярного напряжения.
Работа усилителя осуществляется следующим образом.
При подаче входного сигнала на базу транзистора 10 низкого уровня напряжения транзисторы 7 - 10 переходят в режим насыщения и поэтому через транзисторы 8,4 и 2 на нагрузку 17 поступает высокий уровень напряжения, который обеспечивается источником 19.
При вы оком уровне напряжения на базе транзистора 10 транзисторы 2,4, 7,8 и 10 переходят в режим отсечМи, а транзисторы 1,3 и 9 — в проводящий режим. Поэтому иа нагрузке 17 появляется отрицательный уровень напряжения, который обеспечивается источником 18.
Прн нормальном режиме работы через параллельно и встречно включенные стабилитроны 5 и б ответвляется незначительный так, который определяется положением рабочей точки на непроводящей .ветви вольтамперной характеристики, так как разность напряжений между базами транзисторов 3 и 4 и эмиттерами транзисторов 1 и 2 меньше напряжения переключения стабияитронов 5 и б.
В случае короткого замыкания в на грузке 17, падения напряжения между точками подключения стабилитронов 5 и б оказывается в области напряжения пробой одного иэ этих .стабилитронов.
Ток через этот стабилитрон резко возрастает, а напряжение цадает, что и определяет режим работы транзисторов
1 и 2, т.е. они переходят в режим от.сечки, и ток в нагрузке 17 уменьшается в 6 -раз (где  — с атический коэффициент транзисторов 1 или 2) °
Формула изобретения
l0
Биполярный усилитель импульсов, со держащий ъыходной каскад из двух последовательно включенных транзисторов противоположного типа проводимости, 18 коллекторы которых соединены с раэнополярными источниками напряжения, а база, каждого из упомянутых транзисторов соединена с коллектором транэисто» ра согласующего каскада, состоящего у) из двух транзисторов противоположного типа проводимости, базы которых через резистор соединены с эмиттерами транзисторов выходного каскада и нагрузкой, а эмиттеры транзисторов согласующего каскада соединены с выходами .входного каскада с парафаэным выходом, отличающийся тем, что, с целью повышения надежности защиты от короткого замыкания в нагрузке, в нещ ro введены два стабилитрона, включенные в противоположной полярности между точкой соединений. баз транзисторов согласующего каскада и точкой соединения эмиттеров транзисторов вы:6 ходного каскада.
Источники информации, принятые во внимание при эксйертиэе:
l..Ïàòåíò СШа,9 3649851,кл.307-270, 17.09.72.
40 2.Заявка ФРГ 9 2238848: кл.21 а
18/08 18.04.74.
587597
