Устройство задержки

Устройство задержки

Иллюстрации

Показать все

Реферат

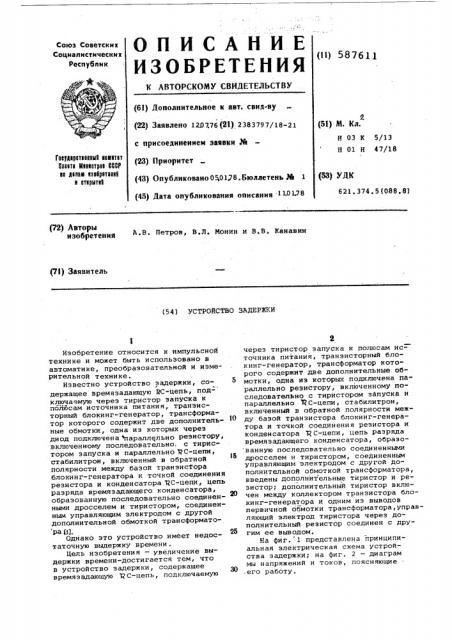

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ll) 587611 (61) Дополнительное к авт. свид-ву (22) Заявлено 120776 (2l) 2383797/18-21 с присоединением заявки 2й (23) Приоритет (43) Опубликовано 05 0128. Бюллетень Jвв 1 (45) Дата опубликования описания 1101-78 и (51) М. Кл.

Н 03 К 5/13

Н 01 Н 47/18

Говрврвтввввыв ввивтвт

6аввта втввввтрвв ВФСР вв двваа вввврвтввва в отврытвв (53) УДК

621, 374. 5 (088. 8) (72) Авторы

А,В, Петров, B,Ë. Ионин и В.В. Канавин (7а) Заявитель (54) УСТРОЙСТВО ЭАДЕРЖКИ

Изобретение относится к импульсной технике и может быть использовано в автоматике, преобразовательной и измерительной технике.

Известно устройство задержки, содержащее времязадающую RC-цепь, под- ключаемую через тиристор запуска к полюсам источника питания, транзисторный блокинг-генератор, трансформатор которого содержит две дополнительные обмотки, одна из которых через диод подключена параллельно Резистору, включенному последовательно, с тиристором запуска и параллельно РС-цепи, стабилитрон, включенный в обратной полярности между базой транзисТора блокинг-генератора и точкой соединения резистора и конденсатора т С-цепи, цепь разряда времязадающего конденсатора, образованную последовательно соединенными дросселем и тиристором, соединенным управляющим электродом с другой дополнительной обмоткой трансформатоРа И.

Однако это устройство имеет недостаточную выдержку времени.

Цель изобретения — увеличение выдержки времени-достигается тем, что в устройство задержки, содержащее времязадающую ЯС-цепь, подключаемую через тиристор запуска к полюсам источника питания, транзисторный блокинг-генератор, трансформатор которого содержит две дополнительные обмотки, одна из которых подключена параллельно Резистору, включенному последовательно с тиристором запуска и параллельно %С-цепи, стабилитрон, включенный в обратной полярности межt0 ду базой транзистора блокинг-генератора и точкой соединения резистора и конденсатора Я С-цепи, цепь Разряда времязадающего конденсатора, образо ванную последовательно соединенными дросселем и тиристором, соединенным управляющим электродом с другой дополнительной обмоткой трансформатора, введены дополнительные тиристор и резистор; дополнительный тиристор включен между коллектором транзистора блокинг-генератора и одним из выводов первичной обмотки трансформатора, управляющий электрод тиристора через дополнительный резистор соединен с другим ее выводом.

На фиг. 1 представлена принципиальная электрическая схема устройства задержки; на фиг. 2 — диаграм мы напряжений и токов, поясняющие .его работу.

587611

Времязадающая Й С-цепь, состоящая из резистора 1 и времяэадающего конденсатора 2, подключается через тиристор 3 запуска к источнику питания.

Блокинг-генератор собран на транзисторе 4 и трансформаторе 5, который

5 имеет первичную обмотку б, обмотку 7 обратной связи, выходную обмотку 8 и дополнительные обмотки 9 и 10, причем обмотка 10 — повышающая. Йежду базой транзистора 4 и точкой соедине1О ния резистора 1 и конденсатора 2 вклю- чен стабилитрон 11 анодом к базе транзистора 4. Цепь разряда конденсатора

2 состоит из дросселя 12 и тиристора

l3, управляющий электрод которого через резистор 14 подключен к обмотке 9.

Обмотка 10 через диод 15 подключена параллельно резистору 16, который включен последовательно с тиристором 3 запуска. Дополнительный тиристор 17 вклю- 0 чен последовательно с транзистором 4 и обмоткой б. К одному выводу обмотки

6 подключен анод тиристора 17; а к другому выводу через резистор 18 ., управляющий электрод этого тирис ора. 25

Устройство задержки работает следующим образом.

Ю

Допустим, что в момент времени 1 входной импульс отпирает тиристор 3.

Конденсатор 2 начинает заряжаться через резистор 1» Когда напряжение U< на конденсаторе 2 достигнет напряжения стабилизации Ц > стабилитрона 11, 35

@Т стабилитрон, отпираясь, отпирает транзистор 4 и вызывает протекание тока через токоограничивающий резистор 18 и Управляющий электрод.тиристора 17 °, По достижении током управления зна- 40 чения тока спрямяения 3„ z когда напряжение 0< достигает уровня Уп, >g отпирается тиристор 17. Вследствие этого на обмотках трансформатора 5 появляется резкий скачок напряжения, вызывающий блокинг-процесс, а так как тиристор 17 не критичен к скорос,ти нарастания управляющего сигнала, то блокинг-процесс возникает при moбом значений постоянной времени времяэадающей нС-цепи. На обмотке 8 появляется выходной импульс. Импульс

U на повышающей обмотке 10 запирает тиристор 3. Имйульс с обмотки 9 отпирает тиристор 13, в результате чего происходит колебательный перезаряд конденсатора 2 через дроссель 12 и тиристор 13. При этом напряжение на конденсаторе 2 запирает тиристор 13, после чего устройство готово к следующему запуску.

Формула изобретения

Устройство задержки, содержащее времязадающую .КС-цепь, подключаемую

metes тиристор запуска к полюсам источника питания, транзисторный блокинг-генератор, трансформатор которого содержит две дополнительные обмотки, одна иэ которых через диод

-,. Ф. подключена параллельно резистору, включенному последовательно с тиристором запуска и параллельно Я С-цепи, стабилитрон, вклю .енный в обратной полярности между базой транзистора блокинг-генератора и точкой соединения резистора и конденсатора Я С-цепи, цепь разряда времязадающего конденсатора, образованную последовательно соединенным дросселем и тиристором, соединенным управляющим электродом с другой дополнительной обмоткой трансформатора, о т л и ч а ю щ е е с я тем, что, с целью увеличения выдерж- ки времени, в него введены дополнительные тиристор и резистор, при;этом дополнительный тиристоР включен м ежду коллектором транзистора блокинггенератора и.однйм иэ выводов- первичной обмотки: трансформатора, управляющий электрод тиристора через допол» нительный резистор:соединен с другим ее выводом.

Источники информации, принятые so внимание при экспертизе:

l, Авторское свидетельство 9 400984, Н 03 С 5/13, 0 01 Ы 47/18, 26 05.71.

587611

Составитель A. Степанов

Техред E.давидович Корректор С.Шекмар

Редакторфедотов тираж 1085 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 151/45

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
