Фотоприемник движущегося изображения

Фотоприемник движущегося изображения

Иллюстрации

Показать все

Реферат



>>, |> с

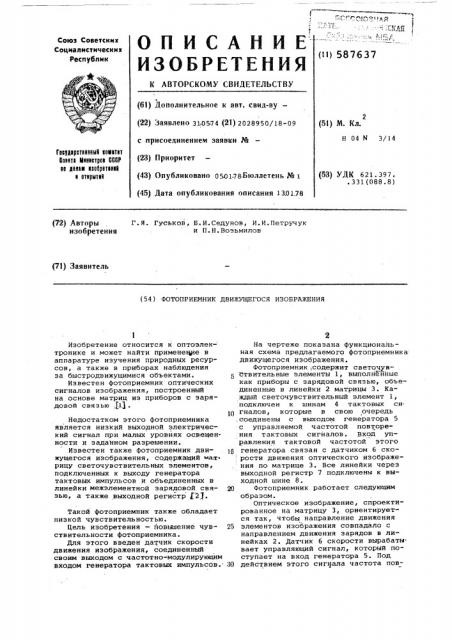

Союз Советских

Социалистических

Респубпик (») 587б37

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (61) Дополнительное к авт. свид-ву— (22) Заявлено 310574 (21) 2028950/18-09 с присоединением заявки № (23) Приоритет (43) Опубликовано 050178.Бюллетень № (45) Дата опубликования описания 1301.78 (51) М. Кл.

Н 04 К 3/14

Геетданетеенны% немнтет

Валета Манхеттен СОВР не делам нзабретеннВ н атнрытнй (53) УДК 621.397 °.331(088.8) Г. Я. Гуськов, Б. И. Седунов, И. И. Петруч ук и П,Н.Возьмилов (72) Авторы изобретения (71) Заявитель (54) ФОТОПРИЕМНИК ДВИЖУЩЕГОСЯ ИЗОБРАЖЕНИЯ

Изобретение относится к оптоэлектронике и может найти применение в аппаратуре изучения природных ресурсов, а также в прИборах наблюдения за быстродвижущимися объектами.

Известен фотоприемник оптических сигналов изображения, построенный на основе матриц из приборов с зарядовой связью (11.

Недостатком этого фотоприемника является низкИй выходной электрический сигнал при малых уровнях освещенности и заданном разрешении.

Известен также фотоприемник движущегося иэображения, содержащий >атрицу светочувствительных элементов, подключенных к выходу генератора тактовых импульсов и объединенных в линейки межэлементной зарядовой связью, а также выходной регистр E2J.

Такой фотоприемник также обладает низкой чувствительностью.

Цель изобретения — йовышение чувствительности фотоприемника.

Для этого введен датчик скорости движения изображения, соединенный своим выходом с частотно-модулирующим входом генератора тактовых импульсов.

На чертеже показана функциональная схема предлагаемого фотоприемника: движущегося изображения.

Фотоприемник;содержит светочув- .

5 Ствительные элементы 1, выполнйнные как приборы с зарядовой связью, объединенные в линейки 2 матрицы 3. Каждый светочувствительный элемент 1, подключен к шинам 4 тактовых сигналов, которые в свою очередь ,соединены с выходом генератора 5 с управляемой частотой повторения тактовых сигналов. Вход управления тактовой частотой этого генератора связан с датчиком 6 ско рости движения оптического изображения по матрице 3. Все линейки через выходной регистр 7 подключены к выходной шине 8.

20 Фотоприемник работает следующим образом.

Оптическое изображение, спроектированное на матрицу 3, ориентируется так, чтобы направление движения

25 элементов изображения совпадало с направлением движения зарядов в линейках 2. Датчик 6 скорости вырабатывает управляющий сигнал, который поступает на вход генератора 5. Под

30 действием этого сигнала частота пов587637

Составитель И.Горелова

Техред М.Келевжш Корректор С.Гарасиняк

Редактор А.Мурадян

Заказ 154/47 Тираж 805 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г.ужгород, ул.Проектная, 4 тореные тактовых сигналов изменяется йропорционально скорости движения иэображения. Тактовые импульсы подают° ся параллельно на все к.ины 4, осуществляя одновременно сдвиг всех нако- 5 пленных зарядов. Скорость поступления тактовых сигналдв поддерживается.равной скорости поступления тактовых сиг» налов поддерживается равной скорости перемещения элементов изображения по lO элементам матрицы. Этим достигается синхро woe перемещеыие зарядов под элементами иэображения д, следовательно, накопление зарядов в: течение всего времени движения оптического иэо- )5 браженйя по йоверхности матрзщы. Это и свою очередь приводит к поаааиению выходного сйгнала при заданных освещбниости и разрешающей способности фотоприемйика. 20

Формула изобретения

Фотоприемник движущегося изображения, содержащий матрицу светочувстви тельных элементов, подключенных к вы. ходу генератора тактовых импульсов и объединенных в линейки межэлементной зарядовой связью, а также выходной регистр, ячейки которого соединены с соответствующими выходами линеек матрицы, отличающийся тем, что, с целью повиаения чувствительности, введен датчик скорости движения иэображения, соединенный своим выходов с частотно-модулирующим входом генератора тактовых импульсов.

Источники инФормации, принятые вЬ внимание при экспертизе:

1..Журнал Электроника США, 1973, В .2, с. 30-41 .2. Патент Франции М 2130256:, кл. Н 04 Й 3/ОО, 3.11.72.
