Устройство для нагрева вещества при повышенном давлении

Устройство для нагрева вещества при повышенном давлении

Иллюстрации

Показать все

Реферат

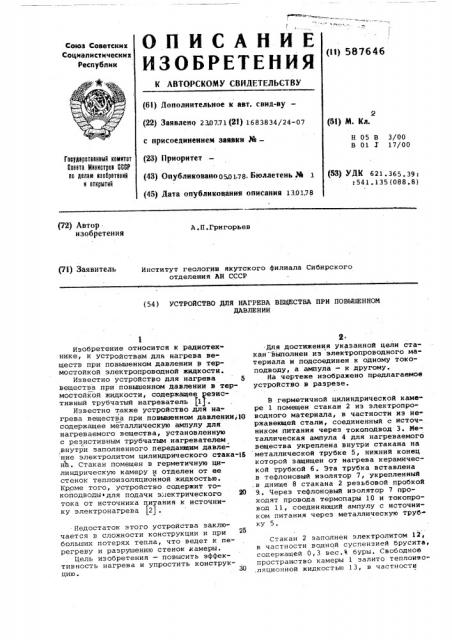

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистическим

Респубпик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 230771(21) 1683834/24-07 с присоединениенв заявки йе— (23) Приоритет (51) N. Кл.

Н 05 В 3/00

В 01 Х 17/00

Говтдаротввнный номнтет

Совета Мнннотров СССР па делам нзоарвтвннй н отнрытнй (53) УДК 621.365.39: т 541. 135 (088.8) (43) Опубликовано05д1.78. Бюллетень М (45) Дата опубликовании описания 130178 (72) Автор изобретения

A.Ï.Ãðèãîðüåâ

Pl) Заявитель

Институт геологии якутского филиала Сибирского отделения AH СССР (54) УСТРОЙСТВО ДЛЯ НАГРЕВА ВЕЩЕСТВА ПРИ ПОВЫШЕННОМ

ДАВЛЕНИИ

Изобретение относится к радиотехнике к устройствам для нагрева ве" ществ при повышенном давлении в термостойкой электропроводной жидкости.

Известно устройстВо для нагрева 5 вещества при повышенном давлении в термостойкой жидкости, содержащее реэистивный трубчатый нагреватель tl) .

Известно также устройство для нагрева вещества цри повышенном давлении:N содержащее металлическую ампулу для нагреваемого вещества, установленную с резистивным трубчатым нагревателем внутри заполненного передающим давление электролитом цилиндрического стаха-15 нЪ.. Стакан помещен в герметичную ци« линдрическую камеру и отделен от ее стенок теплоизоляциойной жидкостью.

Кроме того, устройство содержит токоподводывдля подачи э. ектрического тока от источника питания к источнику электронагрева (2) .

Стакан 2 заполнен электролитом 12, в частности водной суспензией брусита, содержащей 0,3 вес.Ъ буры. Свободное пространство камеры 1 залито теплоиэо,JlPUèoíHîé жидкостью 13, в частности

Недостаток этого устройства заключается в сложности конструкции и при больших потерях тепла, что ведет к перегреву и разрушению стенок камеры.

Цель изобретения — повысить эффективность нагрева и упростить конструкцию. 30

2.

Для достижения укаэанной цели стакан выполнен из электропроводного материала и подсоединен к одному токоподводу, а ампула — к другому.

На чертеже изображено предлагаемое устройство в разрезе.

В герметичной цилиндрической камере 1 помещен стакан 2 из электропроводного материала, в частности иэ нержавека ей стали, соединенный с источником питания через токоподвод 3. Ме-. таллическая ампула 4 для нагреваемого вещества укреплена внутри стакана на металлической трубке 5, нижний конец которой защищен от нагрева керамической трубкой 6. Эта трубка вставлена в тефлоновый изолятор 7, укрепленный .в днище 8 стакана 2 резьбовой пробкой

9. Через тефлоновый изолятор 7 проходят провода термопары 10 и токопровод 11, соединяющий ампулу с источником питания через металлическую труб ку 5.

587646 силиконовым маслом, заполняющим и верхнюю часть стакана 2.

Нагрев ампулы осуществляется за счет прохождения тока через электро лит при подключении токопроводов 3 и 11 к источнику питания.

Плотность тока в электролите дос"

-кигает максимума у поверхности ампулы. Поэтому ампула является самой го. рячей частью устройства, что умень- 10 шает потери тепла. . данное устройство испытывалось и эксплуатировалось в переменном токе при давлении до 20 кбар. В зависимости от диапазона рабочих температур ис- 6 пользовались медные или платиновые ампулы

В процессе эксплуатации устройство проработало, например 105 час при давлении 2,5 кбар и температуре 850 и 7 час при давлении 10 кбар и темпе-.; ратуре 1400, При давлении 10 кбар

1 час поддерживалась температура около 1800" (часть платиновой ампулы оплавлена) . Известное устройство с труб=, чатым нагревателем из-за сильного тепловыделения не могло работать болЕе

2-3 час при 1300 С, а температура порядка 1800 в таком устройстве принципиально недостижима из-за отсутствия

: ",50 устойчивого к действию электролита и более тугоплавкого, чем платина материала для нагревателя.

Формула изобретения

Устройство для нагрева вещества при повышенном давлении, содержащее металлическую ампулу для нагреваемого вещества, установленную внутри заполненного передающим давление электро- литом цилиндрического стакана, помещенногб в герметичную цилиндрическую камеру и отделенного от ее стенок теплоизоляционной жидкостью, а токоподводы для передачи электрического тока от источника питания к источнику электронагрева, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности нагрева и упрощения устройства, стакан выполнен из электропроводного материала и подсоединен к одному токоподводу, а ампула — к другому.

Источники информации, принятые во вниМание при экспретизе:

1. Авторское свидетельство СССР

Р 280449, кл. В 01 3 17/00, 1968.

2. Сборник Экспериментальные ис .следования по минералогии, Новосибирск, 1969, стр.164.
