Устройство для нанесения ингибитора коррозии на наружную поверхность трубопровода в местах контакта с опорой

Устройство для нанесения ингибитора коррозии на наружную поверхность трубопровода в местах контакта с опорой

Иллюстрации

Показать все

Реферат

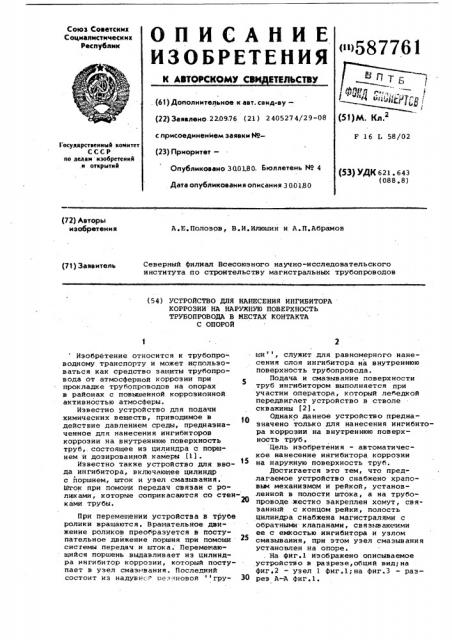

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (13) 587761. (61) Дополнительное к авт. свид-ву— (22) Заявлено 220976 (21) 2405274/29-08 с присоединением заявки ¹р )м. к .

F 16 Ь 58/02

1 осуяарственный ноиитет

СССР по дезам нзобретеннй н открытнй (23) Приоритет—

Опубликовано 300180. Бюллетень HP 4 (53) УДК 621, 643 (088,8) Дата опубликования описания 3 00180 (72) Лвторы изобретения

A.Е.Полозов, В.И.Илюшин и A.Ï.Àáðàìîâ

Северный филиал Всесоюзного научно-исследовательского института по строительству магистральных трубопроводов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ИНГИБИТОРА

КОРРОЗИИ НА НАРУЖНУЮ ПОВЕРХНОСТЬ

ТРУБОПРОВОДА В NECTAX КОНТАКТА

С ОПОРОЙ

Изобретение относится к трубопро водному транспорту и может использоваться как средство защиты трубопровода от атмосферной коррозии при прокладке трубопроводов на опорах в районах с повышенной коррозионной активностью атмосферы.

Известно устройство для подачи химических веществ, приводимое в действие давлением среды, предназначенное для нанесения ингибиторов коррозии на внутреннюю поверхность труб,. состоящее из цилиндра с порынем и дозированной камеры (1).

Известно также устройство для ввода ингибитора, включающее цилиндр с йоршнем, шток и узел смазывания. шток при помощи передач связан с роликами, которые соприкасаются со стен- ками трубы.

При перемещении устройства в трубе ролики вращаются. Вращательное движение роликов преобразуется в поступательное движение поршня при помощи системы передач и штока. Перемещающийся поршень выдавливает иэ цилиндра ингибитор коррозии, который поступает в узел смазывания. Последний состоит из надувнс!» оказ.:тновой гру- 30 ши, служит для равномерного нанесения слоя ингибитора на внутреннюю поверхность трубопровода.

Подача и смазывание поверхности труб ингибитором выполняется при участии оператора, который лебедкой передвигает устройство в стволе скважины (2).

Однако данное устройство предназначено только для нанесения ингибитора коррозии на внутреннюю поверхность труб, Цель изОбретения — автоматическое нанесение ингибитора коррозии на наружную поверхность труб.

Достигается это тем, что предлагаемое устройство снабжено храповым механизмом и рейкой, установленной в полости штока, а на трубопроводе жестко закреплен хомут, связанный с концом рейки, полость цилиндра снабжена магистралями с обратными клапанами, связывающими ее с емКостью ингибитора и узлом смазывания, при этом узел смазывания установлен на опоре. . На фиг.l изображено описываемое устройство в разрезе, общий вид;на фиг.2 - узел 1 фиг.l; на фиг.З - раэpcs А-А фиг,l.

587761

Устройство включает цилиндр 1, поршень 2, шток 3. В полости штока помещается рейка 4, связанная с хомутом 5. На верхней части дейки имеются зубья для зацепления ее с храповым механизмом 6, Полость Б цилиндра 1 соединена трубкой 7 с обратным клапаном 8, а полость В цилиндра

1 трубкой 9 — с обратным клапаном 10.

Входные патрубки обратных клапанов 8 и 10 связаны с трубкой 11 с емкостью

12 для хранения ингибитора коррозии, а выходные патрубки тех же клапанов трубкой 13 с желобом 14 и трубкой

l5 - c желобом 16.

Хомут 5 крепится на трубопроводе

17. Последний свободно лежит .на опоре 18, на которой жестко закреплен цилиндр. Опора снабжена узлом смазывания, состоящим из сальников 19 и 20, плотно прижатых к нижней части трубопровода 17.

Устройство работает следующим образом.

При изменениях длины трубопрОвоДа

17 вследствие температурных деформаций происходит его перемещение относительно опоры 18. Хомут 5, перемещаясь вместе с трубопроводом 17, приводит в движение рейку 4.

Усилие от рейки 4 через храповый механизм 6 передается на шток 3, перемещая его вместе с поршнем 2.

При больших температурных деформациях трубопровода 17, когда длина перемещения хомута 5 относительно ,опоры 18 превышает длину рабочего хода поршня 2, срабатывает храповой механизм 6, предохраняя устройство от поломки

При движении поршня 2 влево ингибитор коррозии из емкости 12 по трубке 11 через обратный клапан 8 по трубке 7 всасывается в полость Б цилиндра l. Одновременно из полости

В цилиндра 1 ингибитор коррозии по трубке 9 через обратный клапан 10 по трубкам 13 и 15 поступает в желоб 14 и желоб 16.

При движении поршня 2 вправо инги-. битор коррозии иэ емкости 12 по трубке 11 через обратный клапан 10 по трубке 9 всасывается в полость В цилиндра 1.

Одновременно из полости Б цилиндра 1 ингибитор коррозии по трубке 7 через обратный клапан 8 по трубкам © 13 и 15 поступает в желобы 14 и 16.

Иэ иих ингибитор коррозии стекает иа поверхность трубопровода 17, соприкасающуюся с опорой 18.

Поступающий ингибитор коррозии равномерно смазывает сальниками

19 и 20 поверхность трубопровода

17 при его перемещении относительно опоры 18, Формула изобретения

1. Устройство для нанесения ингибитора коррозии на наружную поверхность трубопровода . в местах контакта е опорой, содержащее цилиндр, поршень с полым штоком и узел смазывания поверхности трубопровода, отличаю щ е е с я тем, что, с целью автоматического нанесения ингибитора коррозии, оно снабжено щ храповым механизмом и рейкой, установленной в полости штока, а на трубопроводе жестко закюеплен хомут, связанный с концом рейки, причем полость цилиндра снабжена магистралями c o©paTH H K anaHamr, зывающими ее с емкостью ингибитора и узлом смазывания.

2. Устройство по п.l, а т л ич а ю щ е е с я тем, что узел смазывания установлен на опоре.

40 Источники информации, принятые во внимание при экспертизе

1. Патент CtlA 9 2928471, кл. 166 152, опублик. 1960.

2. Патент СНА Р 3105554, 4 кл. 166 - 169, опублик. 1963.
