СССР

Ж 58785

Класс 42 k, 28

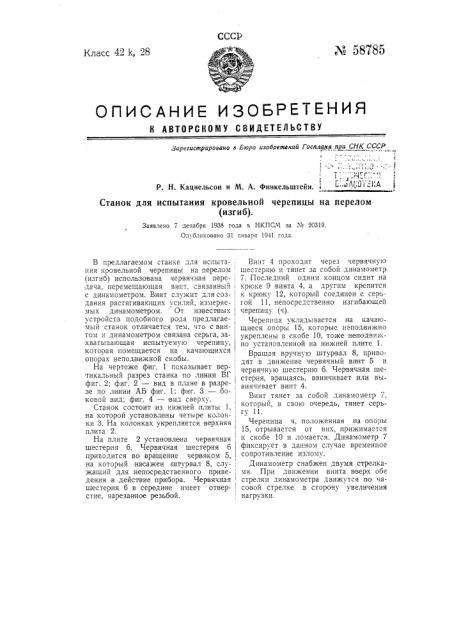

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобРетений Госплана при СНК СССР

Ч - ",";.,1- " л г

P. H. Кацнельсон и М. А. Финкельштейн. " "Al,J l A

Станок для испытания кровельной черепицы на перелом (изгиб).

Заявлено 7 декабря 1938 года в НКПСМ за № 20319.

Опубликовано 31 января 1941 года.

В предлагаемом станке для испытания кровельной черепицы на перелом (изгиб) использована червячная передача, перемещающая винт, связанный с динамометром. Винт служит для создания растягивающих усилий, измеряемых динамометром. От известных устройств подобного рода предлагаемый станок отличается тем, что с винтом и динамометром связана серьга, захватывающая испытуемую черепицу, которая помещается на качающихся опорах неподвижной скобы.

На чертеже фиг, 1 показывает вертикальный разрез станка по линии ВГ фиг. 2; фиг. 2 — вид в плане в разргзе по линии АБ фиг. 1; фиг. 3 — боковой вид; фиг, 4 — вид сверху.

Станок состоит:из нижней, плиты 1, на которой установлены четыре колонки 3. На колонках укрепляется верхняя плита 2.

На плите 2 устано влена червячная шестерня 6. Червячная шестерня 6 приводится во вращение червяком 5, на который насажен штурвал 8, служащий для непосредственного приведения в действие прибора. Червячная шестерня 6 в середине имеет отверстие, нарезанное резьбой.

Винт 4 проходит через червячную шестерню и тянет за собой динамометр

7. Последний одним концом сидит на крюке 9 винта 4, а другим крепится к крюку 12, который соединен с серь, гой 11, непосредственно изгибающей черепицу (ч).

Черепица укладывается на качающиеся опоры 15, которые,неподвижно укреплены в скобе 10, тоже неподвиж но установленной на нижней плите 1.

Вращая вручную штурвал 8, приводят в движение червячный вант 5 и червячную шестерню 6. Червячная ше стерня, вращаясь, ввинчивает или вывинчивает винт 4.

Винт тянет за собой динамометр 7, который, в свою очередь, тянет серьгу 11.

Черепица ч, положенная на опоры

15, отрывается от них, прижимагтся к скобе 10 и ломается. Динамсметр 7 фиксирует в данном случае временное сопротивление излому.

Динамометр снабжен двумя стрелками. При движении винта вверх обе стрелки динамометра движутся по часовой стрелке в сторону увеличения нагрузки.

При изломе черепицы одна из стрелок уходит и устанавливается в нулевое положение, а вторая фиксирует величину ломающего усилия. Этим достигается фиксация усилия излома с точностью до одного килограмма.

При движении винта 4 вниз создаются усилия, стремящиеся вытолкнуть червячную шестерню. Для предупреждения этого в червячной шестерне имеется выточка, в которую входят два полукольца 16. Полукольца охватывают червячную шестерню и прикрепляются наглухо к верхней плите шурупами, которые завинчвваются через отверстия (а) в червячной шестерне. Для того, чтобы винт 4 имел только поступательное движение, по всему винту вырезается борозда и устанавливается фасонная IlllIOiHKB.

Предмет изобретения.

Станок для испытания кровельной черепицы на перелом (изгиб) с использованием червячной передачи, управляющей гайкой, перемещающей винт, служащий для создания растягивающих усилий и связанный с динамометром, отличающийся тем, что с винтом и динамометром связана серьга 11, пред назначенная для захвата испытуемой черепицы, помещенной на качающихся опорах 15 неподвижной скобы 10.

K авторскому свидетельству Х 58785 а а

Отв. редактор П. В, Никип ин

Тнп. «Сов. печл. М 36332. Зак. М 1426 — 575

Госпланнздат

Цена 35 коп.
