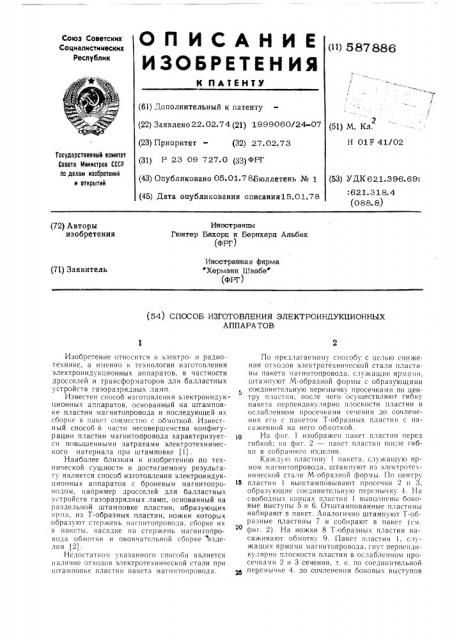

О П И С А Н И E („)

ИЗОБРЕТЕН Ия

Союз Советских

Социалистических

Республик

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 22. 02.74 (21) 1999060!24-07 (51) М. Кл.

2 (23) Приоритет - (32) 27.02.73 (31) Р 23 09 727 0 (33) ФРГ (43) Опубликовано 05.01.78Бюллетень № 1 (45) Дата опубликования описания15.01.78

Н 01 F 41/02

Гасударственный комитет

Совета Мнннстроа СССР по делам нзооретеннй н открытнй (53) УДК 621.396.69:

:621.318.4 (088. 8) (72) Авторы изобретения

Иностранцы

Гюнтер Бахорц и Бернхард Альбек (ФРГ) Иностранная фирма

"Херманн Швабе" (ФРГ) (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОИНДУКЦИОННЫХ

АППАРА ТОВ

Изобретение относится к электро- и радиотехнике, а именно к технологии изготовления электроиндукционных аппаратов, в частности дросселей и трансформаторов для балластных устройств газоразрядных ламп.

Известен способ изготовления электроиндукционных аппаратов, основанный на штамповке пластин магнитопровода и последующей их соорке в пакет совместно с обмоткой. Известный способ 6 части несовершенства конфигурации пластин магнитопровода характеризуется повышенными затратами электротехнического материала при штамповке (11.

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ изготовления электроиндукционных аппаратов с броневым магнитопроволом, например дросселей для балластных устройств газоразрядных ламп, основанный на раздельной штамповке пластин, образующих

«рча, из Т-образных пластин, ножки которых образуют стержень магнитопровода, сборке их в пакеты, насадке на стержень магнитопровода обмотки и окончательной сборке Ъзделия (21.

Недостатком указанного способа является наличие отходов электротехнической стали при штамповке пластин пакета магнитопровода.

По предлагаемому способу с целью снижения отходов электротехнической стали пластины пакета чагнитопровода, служащие ярмачи, штампуют М-образной формы с образующими соединительную перемычку просечками по центру пластин, после чего осуществляют гибку пакета перпендикулярно плоскости пластин в ослаоленном просечками сечении до сочленения его с пакетом Т-образных пластин с насаженной на него обмоткой. ! и На фиг. 1 изображен пакет пластин перед гибкой; на фиг. 2 — пакет пластин после гибки в собранном изделии.

Каждую пластину 1 пакета, служащую ярмом магнитопровода, штампуют из электротехнической стали М-образной формы. По центру

15 пластин выштамповывают просечки 2 и 3, образующие соединительную перемычку 4. На свободных концах пластин 1 выполнены боковые выступы 5 и 6. Отштампованные пластины наоирают в пакет. Аналогично штампуют Т-образные пластины 7 и собирают в пакет !с». О фиг. 2). На ножки 8 Т-образных пластин насаживают обмотку 9. Пакет пластин 1, служащих ярмами магнитопровода, гнут перпендикулярно плоскости пластин в ослабленном просечками 2 и 3 сечении, т. е. по соединительной

;!5 перемычке 4. до сочленения боковых выступов

587886

Формула изобретения

1ггцг. 1

2 1т

11

Риг. 2

Составитель В. Мясникова

Техред О. Луговая Корректор Д. Мельниченко

Тираж Подписное

Редактор В. Фельдман

Заказ 46!4

L1HHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4.

6 с выемками 10 пакета Т-образных пластин.

После чего оба пакета пластин магнитопровода зажимают планкой 11 путем загибки концов 12 планки 11 за боковые выступы 5 пакета пластин 1. Регулировку воздушного зазора осуществляют деформируемой прокладкой 13, расположенной в месте просечек 3 пакета пластин 1.

Способ изготовления ъйектроиндукционнь:х аппаратов с броневым магнитопроводом, например дросселей для балластных устройств газоразрядных ламр, основанный на раздельной штамповке пластин, образующих ярма, штамповке Т-образных пластин пакета, магнитопровода, ножки которых образуют стержень магнитопровода, сборке их в пакеты, насадке на стержень магнитопровода обмотки и окончательной сборке изделия, отличающийся тем, что, с целью снижения отходов электротехнической стали, пластины пакета магнитопровода, служащие ярмами, штампуют М-образной формы с образующими соединительную перемычку просечками по центру пластин, после чего осуществляют гибку пакета перпендикулярно плоскости пластин в ослабленном npo ð сечками сечении, одновременно сочленяя его с пакетом Т-образных пластин с насаженной на него обмоткой.

Источники информации, принятые во внимание при экспертизе:

1. Патент Франции № 1426856, 1965, кл. Н 01 F.

2. Евтеев Ф. E. и Жуков В. А. Технология радиоаппаратуры, Ленинград †Моск, Госэнергоиздат, 1952, с. 104 †1.
