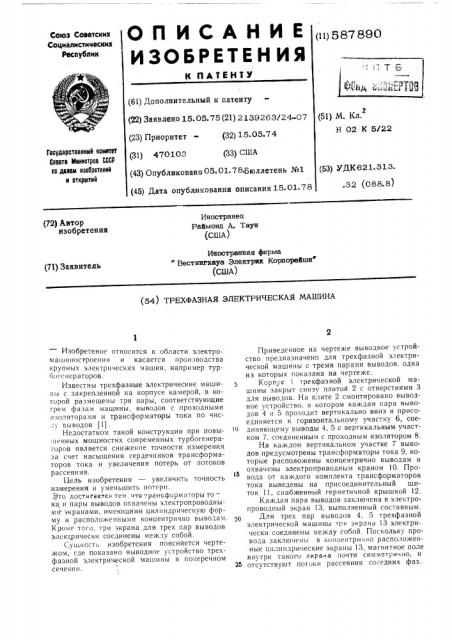

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К ПАТЕНТУ (11) 587 890

Союз Советских

Социалистических

Республик (61) Дополнительный к патенту (22) Заявлено 15. 05. 75 (21) 2139263/24.- 07 (23) Приоритет - (32) 15 05. 74 (31) 470108 (33) США (43) Опубликовано 05. 01. 78 Бюллетень Ме1 (45) Дата опубликования описания 15.01.78 (51) М. Кл.

Н 02 К 5/22

Государственный комитет

Совета Министров СССР по делам иэооретений и открытий (53) УДК621.313. .32 (088.8) Иностранец

Раймонд А. Таун (72) Автор изобретения (США) Иностранная фирма

Вестингхауз Элехтрих Корпорейшн (71) Заявитель (США) (54) ТРЕХФАЗНАЯ ЭЛЕКТРИЧЕСКАЯ МАШИНА

И зобретение относится к области электром а ш и нострое ни я и касается производства крупных электрических машин, например турбогснераторов.

Известны трехфазные электрические машины с закрепленной на корпусе камерой, в которой размещены три пары, соответствующие трем фазам машины, выводов с проходными изоляторами и трансформаторы тока по числу выводов 11).

Недостатком такой конструкции при повыгненных мощностях современных турбогенераторов является снижение точности измерения за счет насыщения сердечников трансформаторов тока и увеличения потерь от потоков рассеяния.

Цель изобретения — увеличить точность измерения и уменьшить потери.

Это достигается тем. что трансформаторы To— ка и пары выводов охвачены электропроводным и экранами, имеющими цилиндрическую форму и расположенными концентрично выводам, Кроме того, "ðè экрана для трех пар выводов электрически соединены между собой.

Сущность изобретения поясняется чертежом, где показано выводное устройство трехфазной электрической машины в поперечном сечении.

Приведенное на чертеже выводное устройство и редназначено для трехфазной электрической машины с тремя парами выводов, одна из которых показана на чертеже.

Корпус 1 трехфазной электрической машины закрыт снизу плитой 2 с отверстиями 3 для выводов. На плите 2 смонтировано выводное устройство, в котором каждая пара выводов 4 и 5 проходит вертикально вниз и присоединяется к горизонтальному участку 6, coel0 диняющему выводы 4, 5 с вертикальным участком 7. соединенным с проходным изолятором 8.

На каждом вертикальном участке 7 выводов предусмотрены трансформаторы тока 9, которые расположены концентрично выводам и

15 охвачены электроприводным краном 10. Провода от каждого комплекта трансформаторов тока выведены на присоединительный щиток 11, снабженный герметичной крышкой 12.

Каждая пара выводов заключена в электропроводный экран 13, выполненный составным.

Для трех пар выводов 4, 5 трехфазной электрической машины три экрана 13 электрически соединены между собой. Поскольку провода заключены в концентрично расположенные цилиндрические экраны 13, магнитное поле внутри такого экрана почти симметрично, и

2г отсутствуют потоки рассеяния соседних фаз.

587890

Формула пвп(сретения

Составитель В. Игнатов

Рслактор В. Фельдман Техред О. Луговая Корректор Д. Мельниченко

Заказ 47/4 Тираж 891 Подписное

ЦН И11ПИ (осуларств.нного комитет 1 Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раувзская наб., д. 4,5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

По этим причинам возможно и желательно устанавливать внутри экранов любые необходимые тансформаторы тока.

Размешение -.раноформаторов тока внутри экрана обеспечивает высокую точность, исключает нагрев и магнитное насышение.

1. Трехфазная электрическая машина с закрепленной на корпусе камерой, в которой размешены три пары, соответствуюшие трем фазам машины, выводов с проходными изоляторами и трансформаторы тока по числу выводов, отличающаяся тем, что, с целью увеличения точности измерения и уменьшения потерь, трансформаторы тока и пары выводов охвачены электропроводными экранами, имеющими цилиндрическую форму и расположенными концентрично выводам.

2. Электрическая .1ашина по п. 1, отличающаяся тем, что три экрана для трех пар выводов электрически соединены между собой.

Источники информации, принятые во внимание при экспертизе:

1, Книга «Турбогенераторы, расчет и конструкция», под ред. Иванова Н. 11, и

Лютера P. А. Л., «Энергия», 19б7, с. 184 в 186.
