Устройство для удаления гранул

Устройство для удаления гранул

Иллюстрации

Показать все

Реферат

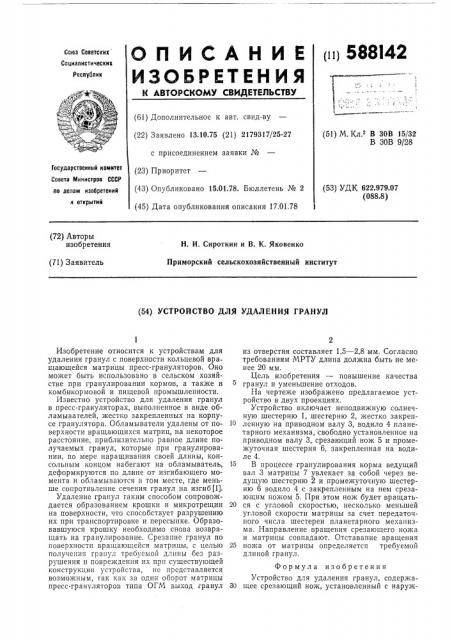

ш 588142

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 13.10.75 (21) 2179317/25-27 с присоединением заявки № (51) М. Кл.з В ЗОВ 15/32

В 30В 9/28

Совета Министров СССР по делам изобретений н открытий (53) УДК 622.979.07 (088.8) (43) Опубликовано 15.01.78. Бюллетень № 2 (45) Дата опубликования описания 17.01,78 (72) Авторы изобретения

Н. И. Сироткин и В. К. Яковенко

Приморский сельскохозяйственный институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ГРАНУД

ГосУдарственный комитет (23) Приоритет

Изобретение относится к устройствам для удаления гранул с поверхности кольцевой вращающейся матрицы пресс-грануляторов. Оно может быть использовано в сельском хозяйстве при гранулировании кормов, а также в комбикормовой и пищевой промышленности.

Известно устройство для удаления гранул в пресс-грануляторах, выполненное в виде обламывателей, жестко закрепленных на корпусе гранулятора. Обламыватели удалены от поверхности вращающихся матриц, на некоторое расстояние, приблизительно равное длине получаемых гранул, которые при гранулировании, по мере наращивания своей длины, консольным концом набегают на обламыватель, деформируются по длине от изгибающего момента и обламываются в том месте, где меньше сопротивление сечения гранул на изгиб(1).

Удаление гранул таким способом сопровождается образованием крошки и микротрещин на поверхности, что способствует разрушению их при транспортировке и пересыпке. Образовавшуюся крошку необходимо снова возвращать на гранулирование. Срезание гранул по поверхности вращающейся матрицы, с целью получения гранул требуемой длины без разрушения и повреждения их прп существующей конструкции устройства, не представляется возможным, так как за один оборот матрицы пресс-грануляторов типа ОГМ выход гранул из отверстия составляет 1,5 — 2,8 мм. Согласно требованиям МРТУ длина должна быть не менее 20 мм.

Цель изобретения — повышение качества гранул и уменьшение отходов.

На чертеже изображено предлагаемое устройство в двух проекциях.

Устройство включает неподвижную солнечную шестерню 1, шестерню 2, жестко закрепленную на приводном валу 3, водило 4 планетарного механизма, свободно установленное на приводном валу 3, срезающий нож 5 и промежуточная шестерня 6, закрепленная на водиле 4.

15 В процессе гранулирования корма ведущий вал 3 матрицы 7 увлекает за собой через ведущую шестерню 2 и промежуточную шестерню 6 водило 4 с закрепленным на нем срезающим ножом 5, При этом нож будет вращать20 ся с угловой скоростью, несколько меньшей угловой скорости матрицы за счет передаточного числа шестерен планетарного механизма. Направление вращения срезающего ножа и матрицы совпадают. Отставание вращения

25 ножа от матрицы определяется требуемой длиной гранул.

Формула изобретения

Устройство для удаления гранул, содержа30 щее срезающий нож, установленный с наруж588142

Составитель Ю. Артемов

Редактор Л. Жаворонкова Техред И. Михайлова Корректор T. Добровольская

Заказ 198)3 Изд. Ко 1044 Тираж 881

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4

Подписное

Типография, пр. Сапунова, 2 ной поверхности вращающейся кольцевой матрицы гранулятора, жестко связанной с приводным валом, отличающееся тем, что, с целью повышения качества гранул и уменьшения отходов, срезающий нож выполнен подвижным относительно поверхности матрицы с меньшей угловой скоростью, чем ее скорость, и закреплен на водиле планетарного механизма, содержащего сменные ведущую шестерню, хкестко закрепленную на приводном валу, и нподвижную солнечную шестерню.

Источники информации, принятые во внимание при экспертизе

5 1. «Прессы пищевых и кормовых производств» под ред. А. Я. Соколова, М., Машиностроение, 1973, стр. 272, рис. 155.

2. Авторское свидетельство Kв 2129941, кл. В ЗОВ, 15/32, 1972.
