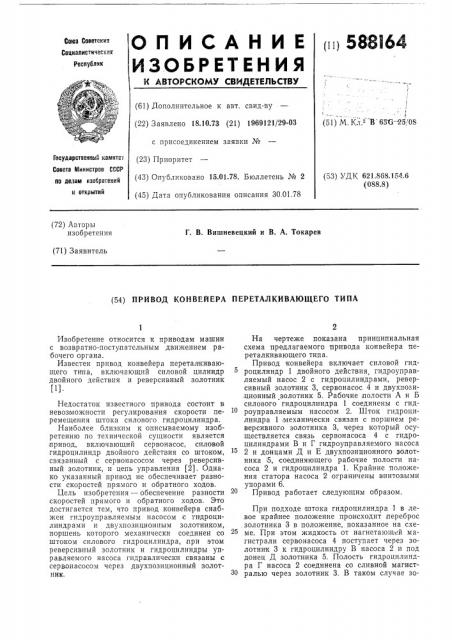

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{ii} 58 al64

Союз Советских

Социалистичесаа

Реслуолик (61) Дополнительное к авт. свид-ву (22) Заявлено 18.10.73 (21) 1969121/29-03 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.01.78. Бюллетень № 2 (45) Дата опубликования описания 30.01.78

1 (51) М. Кл. В 6 Ж -25 08

Государственный комитет

Совета Министров СССР по детам изобретений и отнрытнй (53) УД К 621,868.1 Я. 6 (088.8) (72) Авторы изобретения

Г, В. Вишневецкий и В. А. Токарев (71) Заявитель (54) ПРИВОД КОНВЕЙЕРА ПЕРЕТАЛКИВАЮЩЕГО ТИПА

Изобретение относится к приводам машин с возвратно-поступательным движением рабочего органа.

Известен привод конвейера переталкивающего типа, включающий силовой цилиндр двойного действия и реверсивный золотник

Недостаток известного привода состоит в невоз можности регулирования скорости перемещения штока силового гидроцилиндра.

Наиболее близким к описываемому изобретению по технической сущности является привод, включающий сервонасос, силовой гидроцилиндр двойного действия со штоком, связанный с сервонасосом через реверсивный золотник, и цепь управления (2). Однако указанный привод не обеспечивает разности скоростей прямого и обратного ходов.

Цель изобретения — обеспечение разности скоростей прямого и обратного ходов. Это достигается тем, что привод конвейера снабжен гидроуправляемым насосом с гидроцилиндрами и двухпозиционным золотником, поршень которого механически соединен со штоком силового гидроцилиндра, при этом реверсивный золотник и гидроцилиндры управляемого насоса гидравлически связаны с сервонасосом через двухпозиционный золотник

На чертеже показана принципиальная схема предлагаемого привода конвейера переталкивающего типа.

Привод конвейера включает силовой гидроцилиндр 1 двойного действия, гидроуправляемый насос 2 с гидроцилиндрами, реверсивный золотник 3, сервонасос 4 и двухпози,ционный золотник 5. Рабочие полости А и Б силового гидроцилиндра 1 соединены с гидроуправляемым насосом 2. Шток гидроцилиндра 1 механически связан с поршнем реверсивного золотника 3, через который осуществляется связь сервонасоса 4 с гидроцилиндрами В и Г гидроуправляемого насоса

2 и донцами Д и E двухпозиционного золотника 5, соединяющего рабочие полости насоса 2 и гидроцилиндра 1. Крайние положения статора насоса 2 ограничены винтовыми упорами 6.

Привод работает следующим образом.

При подходе штока гидроцилиндра 1 в левое крайнее положение происходит переброс .золотника 3 в положение, показанное на схеме. При этом жидкость от нагнетающей магистрали сервонасоса 4 поступает через золотник 3 к гидроцилиндру В насоса 2 и под донец Д золотника 5. Полость гидроцилиндра Г насоса 2 соединена со сливной магистЗ0 ралью через золотник 3, В таком случае зо588164

Формула изобретения

0bP d ОР Б «od

Составитель А. Танюшкин

Редактор Н. Корченко Техред И. Михайлова Корректор Т. Добровольская

Заказ 2920/16 Изд. № 102 Тираж 1109

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр, Сапунова, 2 лотник 5 занимает положение, показанное на схеме, обеспечивая,подачу жидкости от насоса 2 в полость А гидроцилиндра 1 и отвод жидкости из полости Б в сливную магистраль. Статор насоса 2 перемещается до упора 6 в крайнее правое положение, соответствующее большей производительности, необходимой для обеспечения ускоренного обратного хода рабочего органа. Величина лроизводительности при прямом и обратном ходах задается при наладке с помощью регулируемых упоров 6. В конце обратного хода шток гидроцилиндра 1 переводит золотник 3 в новое положение, при котором жидкость от сервонасоса 4 подается в гидроцилиндр Г насоса 2 и под донце Е золотника 5; обеспечивается слив из гидроцилиндра В насоса 2, а также от донца Д золотника i5. Статор насоса 2,перемещается влево до упора, в результате чего уменьшается производительность насоса и, следовательно, достигается пониженная скорость прямого хода рабочего органа.

Привод конвейера переталкивающего типа, содержащий сер вон асос, силовой гидроцилиндр двойного действия со штоком, связанный с сервонасосом через реверсивный золотник, и цепь управления, отличающийся тем, что, с целью обеспечения разности скоростей прямого и обратного ходов, привод конвейера снабжен гидроуправляемым насосом с гидроцилиндрами и двухпозиционным золотником, поршень которого механически связан со штоком силового гидроцилиндра, при этом реверсивный золотник и гидроци15 линдры управляемого насоса гидравлически связаны с сервонасосом через двухпозиционный золотник.

Источники информации, принятые во внимание при экспертизе

20 1. Авторское свидетельство СССР № 370130, кл. В 65G 25/04, 1970.

2. Авторское свидетельство СССР № 336229, кл. В 65G 25/08, 1969.
