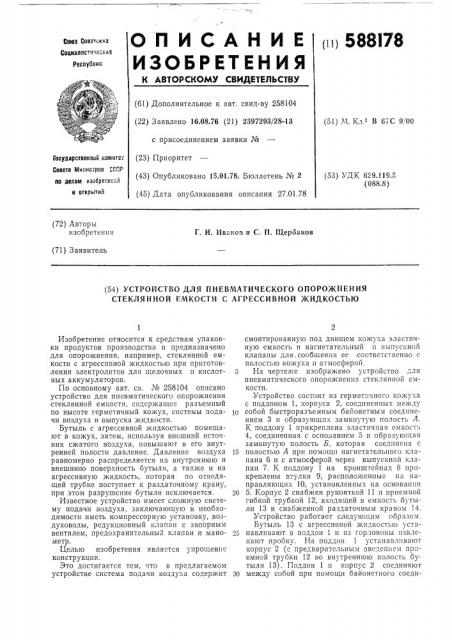

О П И С Л Н И Е 5ВВПВ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CoN3 Советах»

Содиапист" ее."хих

Республик (61) Дополнительное к авт. свид-ву 258104 (22) Заявлено 16.08.76 (21) 2397293/28-13 с присоединением заявки № (51) N. Кл,2 В 6i С 9100 (53) УДК 629.119.5 (088.8) (43) Опубликовано 15.01.78. Бюллетень М 2 (45) Дата опубликования описания 27.01.78 по делам и зебр втекай и отхпытий (72) Авторы изобретения

Г. И. Иванов и С, П. 1Цероаков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ HHEBMATH×ÅÑKOÃÎ ОПОРОЖНЕНИЯ

СТЕКЛЯННОЙ FMKOCTN С АГРЕССИВНОЙ ЖИДКОСТЬЮ

Государстееииый комитет (23) Приоритет

Совета Министров СССР

Изобретение относится к средствам упаковки продуктов производства и предназначено для опорожнения, например, стеклянной емкости с агрессивной жидкостью при приготовлении электролитов для щелочных и кислотных аккумуляторов.

По основному авт. св, М 258104 описано устройство для пневматического опорожнения стеклянной емкости, содержащее разъемный по высоте герметичный кожух, системы подачи воздуха и выпуска жидкости.

Бутыль с агрессивной жидкостью помещают в кожух, затем, используя внешний источник сжатого воздуха, повышают в его внутренней полости давление. Давление воздуха равномерно распределяется на внутреннюю и внешнюю поверхность бутыли, а также и на агрессивную жидкость, которая по отводящей трубке поступает к раздаточному крану, при этом разрушение бутыли исключается.

Известное устройство имеет сложную систему подачи воздуха, заключающую в необходимости иметь компрессорную установку, воздуховоды, редукционный клапан с запорным вентилем, предохранительный клапан и манометр.

Целью изобретения является упрощение конструкции.

Это достигается тем, что в предлагаемом устройстве система подачи воздуха содержит смонтированную под днищем кожуха эластичную емкость и нагнетательный и выпускной клапаны для.сообщения ее соответственно с полостью кожуха и атмосферой.

5 На чертеже изображено устройство для пневматического опорожнения стеклянной емкости.

Устройство состоит из гермет: чного кожуха с поддоном 1, корпуса 2, соединенных между

)0 собой быстроразъемным байонетным соединением 3 и образующих замкнутую полость А.

К поддону 1 прикреплена эластичная емкость

4, соединенная с основанием 5 и образующая замкнутую полость Б, которая соединена с

15 полостью А при помощи нагнетательного клапана 6 и с атмосферой через выпускной клапан 7. К поддону 1 на кронштейнах 8 прикреплены втулки 9, расположенные па направляющих 10, установленных на основании

20 5. Корпус 2 снабжен рукояткой 11 и приемной гибкой трубкой 12, входящей в емкость бутыли 13 и снабженной раздаточным краном 14.

Устройство работает следующим образом.

Бутыль 13 с агрессивной жидкостью уста25 навливают в поддон 1 и пз горловины извлекают пробку. На поддон 1 устанавливают корпус 2 (с предварительным введением приемной трубки 12 во внутреннюю полость бутыли 13) . Поддон 1 п корпус 2 соединяют

Зо между собой при помощи байонетного соедп588178

Составитель Л. Соловьев

Техред И. Михайлова

Корректор H. Федорова

Редактор В. Блохина

Заказ 2976/14 Изд. гй 141 Тираж 535 Подписное

НПО Гасударственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 нения 3, герметически закрывая полость А.

За рукоятки 11 герметичный кожух поднимают на высоту направляющих 10 и оставляют в этом положении, В полости Б, образованной эластичной емкостью 4, создается разрежение, при этом впускной клапан 7 открывается и происходит уравнивание давления с атмосферным.

Под действием веса бутыли 13, корпуса 2 и поддона 1 воздух, находящийся в полости Б, испытывает давление, которое закрывает клапан 7 и открывает клапан 6. Воздух через нагнетательный клапан 6 проникает в полость

А, воздействуя на поверхность агрессивной жидкости и вытесняя ее по приемной трубке

12 к раздаточному крану 14, через который производят выдачу необходимого количества агрессивной жидкости, Устройство позволяет отказаться от внешнего приготовления в компрессорах сжатого воздуха, его последующей подводки по трубопроводам, редуцирования давления и контроля за ним, Из-за малой величины возникающего в устройстве давления (0,15 —:0,1 кг/см ) воздуха не возникает опасность разрыва кожуха, что улучшает условия при работе с агрессивными жидкостями. Кроме того, устройство можно использовать в целевых условиях при отсутствии источника сжатого воздуха, при обслу1р живании автомобилей, тракторов и т. п.

Формула изобретения

Устройство для пневматического опорожнения стеклянной емкости с агрессивной жидкостью по авт. св. 258104, отличающееся тем, что, с целью упрощения конструкции, система подачи воздуха содержит смонтированную под днищем кожуха эластичную емкость и нагнетательный и выпускной клапаны для сообщения ее соответственно с полостью кожуха и атмосферой.
