Черпаковое устройство дноглубительного снаряда
Иллюстрации
Реферат

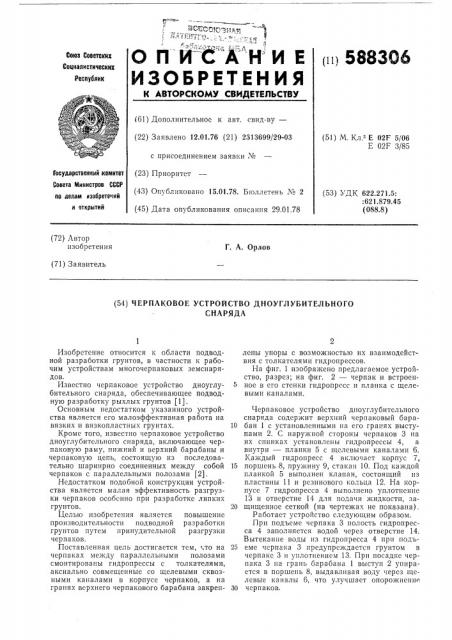

О П И C "А Н И Е
ИЗОБРЕТЕНИЯ
01, 588396
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.01.76 (21) 2313699/29-03 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 15.01.78, Бюллетень № 2 (45) Дата опубликования описания 29.01.78 (51) М. Кл E 02F 5/06
E 02F 3/85
Государственный комитет
Совета Министров СССР (53) УДК 622.271.5:
: 621.879.45 (088.8) по делам изобретений и открытий (72) Автор изобретения
Г. А. Орлов (71) Заявитель (54) ЧЕРПАКОВОЕ УСТРОЙСТВО ДНОУГЛУБИТЕЛЬНОГО
СНАРЯДА
Изобретение относится к области подводной разработки грунтов, в частности к рабочим устройствам многочерпаковых земснарядов.
Известно черпаковое устройство дноуглубительного снаряда, обеспечивающее подводную разработку рыхлых грунтов (1).
Основным недостатком указанного устройства является его малоэффективная работа на вязких и вязкопластных грунтах.
Кроме того, известно черпаковое устройство дноуглубительного снаряда, включающее черпаковую раму, нижний и верхний барабаны и черпаковую цепь, состоящую из последовательно шарнирно соединенных между собой черпаков с параллельными полозами (2).
Недостатком подобной конструкции устройства является малая эффективность разгрузки черпаков особенно при разработке липких грунтов.
Целью изобретения является повышение производительности подводной разработки грунтов путем принудительной разгрузки черпаков.
Поставленная цель достигается тем, что на черпаках между параллельными полозами смонтированы гидропрессы с толкателями, аксиально совмещенные со щелевыми сквозными каналами в корпусе черпаков, а на гранях верхнего черпакового барабана закреплены упоры с возможностью их взаимодействия с толкателями гидропрессов.
На фиг. 1 изображено предлагаемое устройство, разрез; на фиг. 2 — черпак и встроен5 ное в его стенки гидропрссс и планка с щелевыми каналами.
Черпаковое устройство дноуглубительного снаряда содержит верхний черпаковый бара10 бан 1 с установленными на его гранях выступами 2. С наружной стороны черпаков 3 на их спинках установлены гидропрессы 4, а внутри — планки 5 с щслевыми каналами б.
Каждый гидропресс 4 включает корпус 7,, 15 поршень 8, пружину 9, стакан 10. Под каждой планкой 5 выполнен клапан, состоящий из пластины 11 и рсзинового кольца 12. На корпусе 7 гидропресса 4 выполнено уплотнение
13 и отверстие 14 для подачи жидкости, за20 щищенное сеткой (на чертежах не показана).
Работает устройство следующим образом.
Прп подъеме черпака 3 полость гидропресса 4 заполняется водой через отверстие 14.
Вытекание воды из гидропресса 4 при подь25 еме чсрпака 3 предупреждается грунтом в черпаке 3 и уплотнением 13. При посадке черпака 3 на грань барабана 1 выступ 2 упирастся в поршень 8, выдавливая воду через щелевые каналы 6, что улучшает опорожнение
30 черпаков.
588306
Формула изобретения
Puz. 2
Составптсль Е. Контарь
Редактор Л. жаворонкова Техрсд Л. Камышиикова Корректор И. Позняковская
Заказ 2996j18 Изд. Ко 123 Тираж 881
НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, N-35, Раушская наб., д. 4/5
Подписное
Типография, пр. Сапунова, 2
Черпаковое устройство дноуглубительного снаряда, включающее черпаковую раму, нижний и верхний многогранные барабаны и черпаковую цепь, состоящую из последовательно шарнирно соединенных между собой черпаков с параллельными полозами, отл и ч а ю ще— е с я тем, что, с целью повышения производительности подводной разработки грунтов путем принудительной разгрузки черпаков, на черпаках между параллельными полозами смонтированы гидропрессы с толкателями, аксиально совмещенные со щелевыми сквозными каналами в корпусе черпаков, а на гранях верхнего черпакового барабана закреплены упоры с возможностью их взаимодействия с толкателем гидропрессов.
Источники информации, принятые во внимание при экспертизе
1. Давидович А. Н. и др. Подводная добыча песка и гравия за рубежом, M., ВНИИЭСМ, 1975, с. 38 — 42.
2. Патент Японии Ко 47-27377, кл. 88F
112, опублик. в 1974 г.
