Устройство для автоматической стабилизации нагрузки привода горного комбайна

Устройство для автоматической стабилизации нагрузки привода горного комбайна

Иллюстрации

Показать все

Реферат

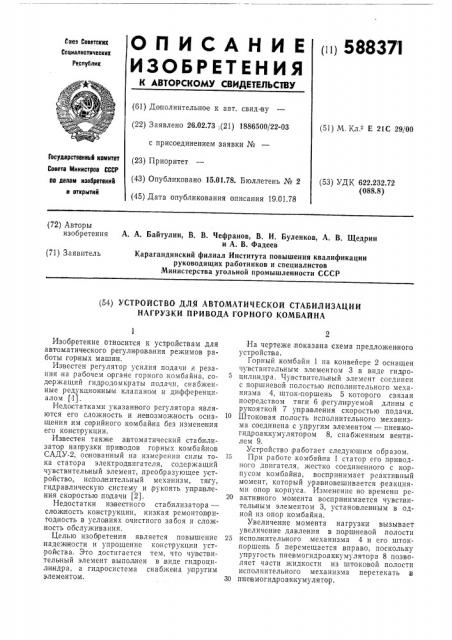

ОПИСАНИЕ

ИЗОЫ ЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0ц 58837!

Союз Советских

Социалистических

Ресоублик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.02.73,(21) 1886500/22-03 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.01.78. Бюллетень № 2 (45) Дата опубликования описания 19.01.78 (51) М. Кл. Е 21С 29/00

Государственный комитет

Совета Министров СССР по полам изобретений и открытий (53) УДК 622.232.72 (088.8) (72) Авторы изобретения

А. А. Байтулин, В. В. Чефранов, В. И. Буленков, А. В. Щедрин и А. В. Фадеев

Карагандинский филиал Института повышения квалификации руководящих работников и специалистов

Министерства угольной промышленности СССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ СТАБИЛИЗАЦИИ

НАГРУЗКИ ПРИВОДА ГОРНОГО КОМБАЙНА

Изобретение относится к устройствам для автоматического регулирования режимов работы горных машин.

Известен регулятор усилия подачи и резания на .рабочем органе горного комбайна, сод е ржащий гидродомкраты подачи, снабженные редукционным клапаном и дифференциалом (1).

Недо статками указанного регулятора являются его сложность и,невозможность оснащения им серийного комбайна без изменения его конструкции.

Известен такж е автоматический стабилизатор напрузки приводов горных комбайнов

САДУ-2, оонованный на измерении силы тока статора электродвигателя, содержащий чувствительный элемент, преобразующее устройство, исполнительный механизм, тягу, гидравлическую систему и рукоять уп равления скоростью подачи (2).

Недостатки известного ста билизатора— сложность конструкции, низкая ремонтоп ригодность в условиях очистного забоя и сложность обслуживания.

Целью изобретения является повышение надеж|ности и упрощение конструкции устройства. Это достигается тем, что чувствительный элемент выполнен в,виде гид роцили ндра, а гидросистема снабжена упругим элементом,,На чертеже показана схема предложенного устройства.

Горный комбайн 1 на конвейере 2 оснащен чувствительным элементом 3 в виде гид ро5 цилиндра. Чувствительный элемент соединен с поршневой полостью исполнительного механизма 4, шток-поршень 5 которого связан посредством тяги 6 регулируемой длины с рукояткой 7 управления скоростью подачи.

10 Штоковая,полость исполнительного меха низма соединена с упругим элементом — пневмогидроаккумулятором 8, снабженным вентилем 9.

Устройство, работает следующим образом.

15 При работе комбайна 1 статор его приводного двигателя, жестко соединенного с корпусом комбайна, воспринимает реактивный момент, который уравновешивается, реакциями опор корпуса. Изменение во времени рс20 актив ного момента воспринимается чувствительным элементом 3, установленным в одной из опор комбайна.

Увеличение момента нагрузки вызывает увеличение давления в поршневой полости

25 исполнительного механизма 4 и его штокпоршень 5 перемещается вправо, поскольку упругость пневмогидроаккумулятора 8 позволяет части жидкости из штоковой полости исполнительного механизма перетекать в

30 пне вмогидроаккумулятор.

588371

Формула изобретения

+<3gy

Составитель В. Мурашов

Текрсд Л. Гладкова Корректор И. Позняковская

Редактор Н, Корченко

Заказ 2977/14 Изд. № 125 Тираж 778

11ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2

При перемещении шток-,поршня 5 посредcTBoì тяги 6 поворачивается рукоятка 7 управления скоростью подачи и скорость комбайна снижается. П ри уменьшении момента нагрузки устройство увеличивает скорость подачи комбайна. Настройка устройства на заданный момент нагрузки производится .регулировкой длины тяги 6 и изменением характеристики пневмогидроаккумулятора 8, которое осуществляется вентилем 9.

Устройство для автоматической стабилизации нагрузки привода горного ком байна, включающее чувствительный элемент, тягу, гидросистему и рукоять управления скоростью подачи, отличающееся тем, что, с целью повышения падеж ности и упрощения конструкции, чувствительный элемент выпол5 нсн в виде гидроцилиндра, а гид росистема снабжена упруги м элементом.

Источники информации, принятые во внимание при экспертизе

1. Автор ское свидетельство СССР № 260558, кл. Е 21 С 29/ОО, 1968.

2. «Автоматический стабилизатор нагрузки привода комбайна САДУ-2». Картавый Н. Г.

Г5 и др. Автоматическое регулирование режимов работы горных машин. М., Недра, 1970.
