Реферат

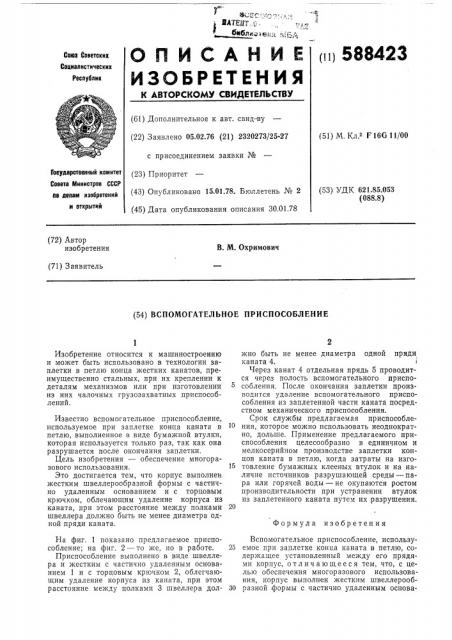

ЙАТН!Т:,", . бнбл и-е.,:» (;д=; " (! 1) 588423

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид"ву (22) Заявлено 05.02.76 (21) 2320273/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.01.78. Бюллетень № 2 (45) Дата опубликования описания 30.01.78 (51) М. Кл F16G11/00

Государственный комитет

Совета Министров СССР де делам изобретений и открытий (53) УДК 621.85.053 (088.8) (72) Автор изобретения

В. М. Охримович (71) Заявитель (54) ВСПОМОГАТЕЛЬНОЕ ПРИСПОСОБЛЕНИЕ

Изобретение относится к машиностроению и может быть использовано в технологии заплетки в петлю конца жестких канатов, преимущественно стальных, при их креплении к деталям механизмов или при изготовлении из них чалочных грузозахватных приспособлений.

Известно вспомогательное приспособление, используемое при заплетке конца каната в петлю, выполненное в виде бумажной втулки, которая используется только раз, так как она разрушается после окончания заплетки.

Цель изобретения — обеспечение многоразового использования.

Это достигается тем, что корпус выполнен жестким швеллерообразной формы с частично удаленным основанием и с торцовым крючком, облечающим удаление корпуса из каната, при этом расстояние между полками швеллера должно быть не менее диаметра одной пряди каната.

На фиг. 1 показано предлагаемое приспособление; на фиг. 2 — то же, но в работе.

Приспособление выполнено в виде швеллера и жестким с частично удаленным основанием 1 и с торцовым крючком 2, облегчающим удаление корпуса из каната, при этом расстояние между полками 3 швеллера должно быть не менее диаметра одной пряди каната 4. i

Через канат 4 отдельная прядь 5 проводится через полость вспомогательного приспособления. После окончания заплетки производится удаление вспомогательного приспособления из заплетенной части каната посредством механического приспособления.

Срок службы предлагаемая приспособле10 ния, которое можно использовать неоднократно, дольше. Применение предлагаемого приспособления целесообразно в единичном и мелкосерийном производстве заплетки концов каната в петлю, когда затраты на изго15 товление бумажных клееных втулок и на наличие источников разрушающей среды — пара или горячей воды — не окупаются ростом производительности при устранении втулок из заплетенного каната путем их разрушения.

Формула изобретения

Вспомогательное приспособление, использу25 емое при заплетке конца каната в петлю, содержащее установленный между его прядями корпус, отличающееся тем, что, с целью обеспечения многоразового использования, корпус выполнен жестким швеллерооб30 разной формы с частично удаленным основа588423

Фиг. f иг. 2

Составитель Л. Плавинская

Редактор Л. Жаворонкова Техред И. Михайлова Корректор И. Позняковская

Заказ 2998/4 Изд. № 121 Тираж 1154

НПО Государственного комитета Совета Министров СССР делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 нием и с торцовым крючком, облегчающим удаление корпуса из каната, при этом расстояние между полками швеллера должно быть не менее диаметра одной пряди каната.

Источники информации, принятые во внимание при экспертизе

1, Заявка 2142540/27, кл. F 16G 11/00, 1975, по которой принято решение о выда5 че авторского свидетельства. г г

/
