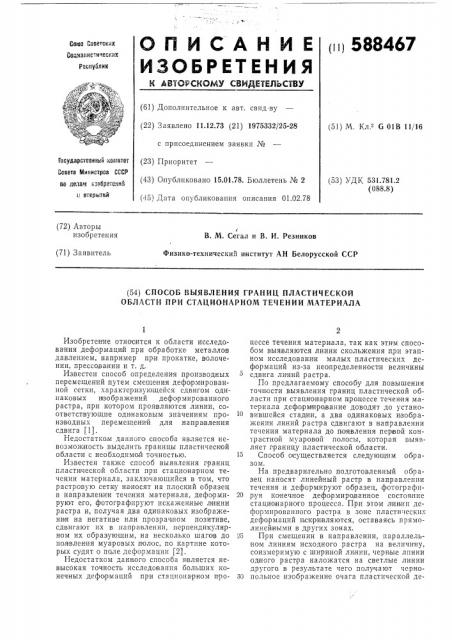

ОПИСАН И Е

ИЗОБРЕТЕНИЯ пц 588467

GlI!as Соеетски вцнапнстическхх

PacIly5I!31K (61) Дополнительное к авт. свид.ву (22) Заявлено 11.12.73 (21) 1975332/25-28 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.01.78. Бюллетень № 2 (45) Дата опубликования описания 01.02.78 (51) М. Кл. G 01В 11/16

Гасуда рсиеннм«кo >ятeт

Ссзета Министрюз СССР

ria депач кзобретеннй

l! 0тирь тиЙ (53) УДК 531.781.2 (088.8) (72) Авторы изобретения

В. М. Сегал и В. И. Резников (71) Заявитель

Физико-технический институт АН Белорусской ССР (54) СПОСОБ ВЫЯВЛЕНИЯ ГРАНИЦ ПЛАСТИЧЕСКОЙ

ОБЛАСТИ ПРИ СТАЦИОНАРНОМ ТЕЧЕНИИ МАТЕРИАЛА

Изобретение относится к области исследо,вания деформаций при обработке металлов давлением, например при прокатке, волочении, прессовании и т. д.

Известен способ определения производных перемещений путем смещения дефо рмирова нпой сетки, характеризующейся сдвигом одинаковых и зображений деформированного растра, при котором проявляются линии, соответствующие одинаковым значениям производных перемещений для напр авления сдвига f1).

Недостатком данного способа является невозможность выделить границы пластической области с необходимой точностью.

Известен также способ выявления границ пластической области при стационарном течении материала, заключающийся в том, что растровую сетиу наносят на плоский образец в направлении течения материала, деформируют его, фотографируют искаженные линии растра и, получая два одинаковых изображени я на негативе или прозрачном позитиве, сдвигают их в направлении, перпендикулярном их образующим, на несколько шагов до появления муаровых полос, по картине которых судят о поле деформации f2).

Недостатком данного способа является невысокая точность исследования больших конеч ных деформаций при стационарном процессе течения материала, так как этим способом выявляются линии скольжения при этапном исследовании малых пластических деформаций из-за неопределенности величины сдвига линий растра.

По предлагаемому способу для повышения точности выявления границ пластической области при стационарном процессе течения материала дефoipMmpoвание доводят до установившейся стадии, а два одинаковых изображения линий растра сдвигают в направлении течения материала до по я вления первой контpBcTHQH муBpoBQII полосы, которая выявляет границу пластической области.

Способ осуществляется следующим образом.

На предварительно подготовленный образец наносят линейный растр в направлении течения и деформируют образец, фотографи20 руя ко печное деформированное состояние стационарного процесса. При этом линии деформированного растра в зоне пластических деформаций искривляются, оставаясь прямолинейными в других зонах.

25 При смещении в направлении, параллельном линиям исходного растра на величину, соизмеримую с шириной линии, черные линии од ного растра наложатся на светлые линии другого, в результате чего получают черно30 полыное изображение очага пластической де588467

Составитель В. Вронов

Корректоры: Е. Хмелева и

Н. Федорова

Техред Н. Рыбкина

Редактор Н. Коган

Подписное

Заказ 2994/14 Изд. № 124 Тираж 907

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 формации. При смещениями вдвое большем в область пластической деформации линии одного цвета совпадут, а граница очага пластической деформации представится как о тдельная полоса муара.

Эффективность способа заключается в том, что точность выявления границ пластической деформации повышается, расширяется 1оруг задач, легко решаемых с применением данного спо соба, что позволяет выявить зако номе р:ности оптимального течения материала и улучшить технологию обработки металлов давлени,ем.

Формула |изобретения

Способ выявления границ пластической области при стацио нарном тече ни и материала, заключающийся в том, что растров ую сетку наносят на плоский образец в направлении течения материала, деформируют его, фотографируют искаженные линии растра и, получая два одинаковых изоб раже ни я на негативе или проз|рачном позитиве, сдвигают их до появления муаро|вых полос., по картине

5 которых судят о поле дефо|рмации, отлич а ю шийся тем, что, с целью повышения точности выявления границ пластической области, деформи ро вание доводят до уста новившейся стадии, а два оди1наковых из обра10 жения линии растра сдвигают в направлении тече ния материала до появления первой контрастной муаровой полосы, которая выя вляет границу пластической области.

Исто ч1ники информации, 15 принятые,во внимание при экспертизе

1. Дю релли А., Паркс В. Анализ деформации с использованием муара. М., Мир, 1974, с. 184.

2. Авторское свидетельство № 345354, кл.

20 G 01В 11/18, 1967.
