Способ двухчастотного электромагнитного контроля ферромагнитных изделий

Способ двухчастотного электромагнитного контроля ферромагнитных изделий

Иллюстрации

Показать все

Реферат



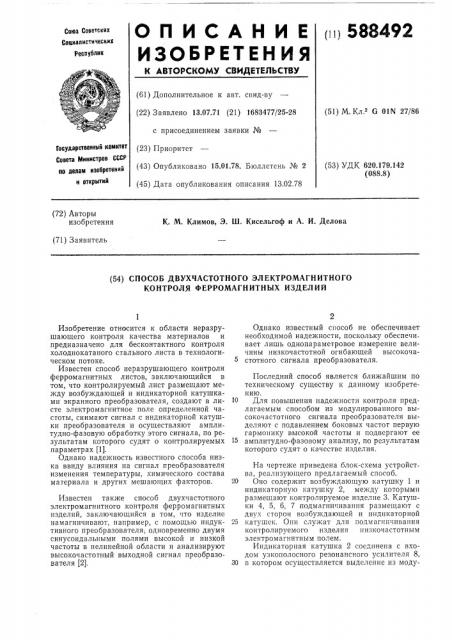

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0Ц 58 8492

Союз Советских

Социалистических

Ресоублик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.07.71 (21) 1683477/25-28 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.01.78. Бюллетень № 2 (45) Дата опубликования описания 13.02.78 (51) М. Кл.2 G 01N 27/86

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 620.179.142 (088.8) (72) Авторы изобретения

К. М. Климов, .Э. Ш. Кисельгоф и А. И. Делова (71) Заявитель (54) СПОСОБ ДВУХЧАСТОТНОГО ЭЛЕКТРОМАГНИТНОГО

КОНТРОЛЯ ФЕРРОМАГНИТНЫХ ИЗДЕЛИЙ

Изобретение относится к области неразрушающего контроля качества материалов и предназначено для бесконтактного контроля холоднокатаного стального листа в технологическом потоке.

Известен способ неразрушающего контроля ферромагнитных листов, заключающийся в том, что контролируемый лист размещают между возбуждающей и индикаторной катушками экранного преобразователя, создают в листе электромагнитное поле определенной частоты, снимают сигнал с индикаторной катушки преобразователя и осуществляют амплитудно-фазовую обработку этого сигнала, по результатам которого судят о контролируемых параметрах (1).

Однако надежность известного способа низка ввиду влияния на сигнал преобразователя изменения температуры, химического состава материала и других мешающих факторов.

Известен также способ двухчастотного электромагнитного контроля ферромагнитных изделий, заключающийся в том, что изделие намагничивают, например, с помощью индуктивного преобразователя; одновременно двумя синусоидальными полями высокой и низкой частоты в нелинейной области и анализируют высокочастотный выходной сигнал преобразователя (2).

Однако известный способ не обеспечивает необходимой надежности, поскольку обеспечивает лишь однопараметровое измерение величины низкочастотной огибающей высокочастотного сигнала преобразователя.

Последний способ является ближайшим по техническому существу к данному изобретению.

10 Для повышения надежности контроля предлагаемым способом из модулированного высокочастотного сигнала преобразователя выделяют с подавлением боковых частот первую гармонику высокой частоты и подвергают ее амплитудно-фазовому анализу, по результатам которого судят о качестве изделия.

На чертеже приведена блок-схема устройства, реализующего предлагаемый способ.

20 Оно содержит возбуждающую катушку 1 и индикаторную катушку 2, между которыми размещают контролируемое изделие 3, Катушки 4, 5, 6, 7 подмагничивания размещают с двух сторон возбуждающей и индикаторной

25 катушек. Опи служат для подмагнпчивания контролируемого изделия низкочастотным электромагнитным полем.

Индикаторная катушка 2 соединена с входом узкополосного резонансного усилителя 8, 30 в котором осуществляется выделение из моду588492

Формула изобретения

Составитель И. Кесоян

Тсхрсд A. Камышникова

Корректор E. Мохова

Редактор И. Марголис

Заказ 3190/1 Изд. Кз 160 Тираж 1109

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 лированного сигнала основной частоты с подавлением боковых частот и его усиление. Выход усилителя соединен с одним из входов фазочувствительного детектора 9, выход которого соединен с регистрирующим устройством 10.

Питание возбуждающей катушки осуществляется генератором 11, который соединен также с входами фазочувствительного детектора 9 и компенсатора 12, а выход последнего подключен к входу усилителя 8.

Способ осуществляется следующим образом. Модулированное напряжение индикаторной обмотки фильтруется с помощью остронастроенного фильтра в усилителе 8, подавляющем боковые частоты, на выходе которого напряжение приобретает вид немодулированной синусоиды, определяемой только двумя параметрами — амплитудой и фазой, — как и для случая контроля без дополнительного подмагничивания. Однако амплитуды имеют более четко выраженную зависимость от изме нений измеряемого параметра изделия, напри мер твердости.

Способ двухчастотного электромагнитного контроля ферромагнитных изделий, заключа5 ющийся в том, что изделие намагничивают, например, с помощью индуктивного преобразователя, одновременно двумя синусоидальными полями высокой и низкой частоты в нелинейной области и анализируют высокоча10 стотный выходной сигнал преобразователя, отличающийся тем, что, с целью повышения надежности контроля, из модулированного высокочастотного сигнала преобразователя выделяют с подавлением боковых частот

15 первую гармонику высокой частоты и подвергают ее амплитудно-фазовому анализу, по результатам которого судят о качестве изделия.

Источники информации, принятые во внимание при экспертизе

1. Кисельгоф Э, Ш. и др. Разработка бесконтактного электромагнитного метода контроля твердости холоднокатаного тонкого стального листа в технологическом потоке.

25 «Дефектоскопия», 1971, Кв 3.

2. Авторское свидетельство СССРНГ 314131, кл. G 01N 27/82, 1969.
