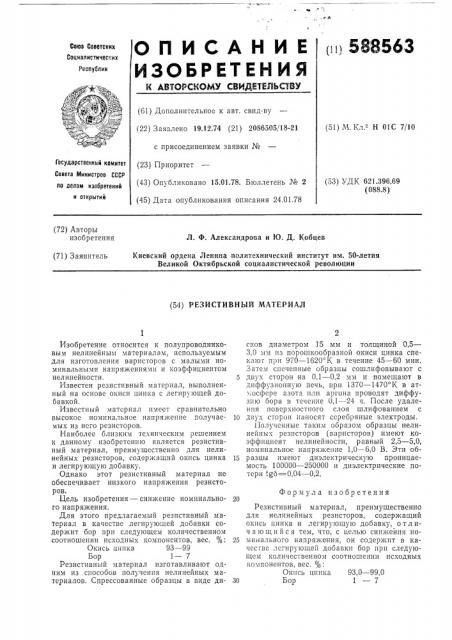

О П И С А Н И Е (и) 588563

ИЗОБРЕТЕНИЯ

Соаа Советских

Сониапистичесних

Республик

=+ % а. (61) Дополнительное к авт. свид-ву (22) Заявлено 19,12.74 (21) 2086505/18-21 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.01.78. Бюллетень ¹ 2 (45) Дата опубликования описания 24.01.78 (51) М. Кл. H 01C 7/10

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) ДК 621.396.69 (088.8) (72) Авторы изобретения

Л. Ф. Александрова и 1О. Д. Кобцев

Киевский ордена Ленина политехнический институт им. 50-летия

Великой Октябрьской социалистической революции (71) Заявитель (54) РЕЗИСТИВНЫЙ МАТЕРИАЛ

Формула изобретения

Изобретение относится к полупроводниковым нелинейным материалам, используемым для изготовления варисторов с малыми номинальными напряжения и и коэффициентом нелинейности.

Известен резистивный материал, выполненный на основе окиси цинка с легирующей добавкой.

Известный материал имеет сравнительно высокое номинальное напряжение получаемых из него резисторов.

Наиболее близким техническим решением к данному изобретению является резистивный материал, преимущественно для нелинейных резисторов, содерзкащий окись цинка и легирующую добавку.

Однако этот резистивный материал не обеспечивает низкого напряжения резисторов.

Цель изобретения — снижение номинального напряжения.

Для этого предлагаемый резистивный материал в качестве легирующей добавки содержит бор при следующем количественном соотношении исходных компонентов, вес. %:

Окись цинка 93 — 99

Бор 1 — 7

Резистивный материал изготавливают одним из способов получения нелинейных материалов. Спрессованные образцы в виде дисков диаметром 15 мм и толщиной 0 5—

3,0 мм из порошкообразной окиси цинка спекаюг при 970 — 1620 К в течение 45 — 60 мин.

Затем спеченные образцы сошлифовывают с

5 двух сторон на 0,1 — 0,2 мм и помещают в диффузионную печь, прп 1370 — 1470 K в ат..;осфсре азота и;» аргона проводят диффузию бора в течение 0,1 — 24 ч. После удаления поверхностного слоя шлифованием с

10 двух сторон наносят серебряные электроды.

Полученные таким образом образцы нелинейных резисторов (варисторов) имеют коэффициент нелинейности, равный 2,5 — 5,0, номинальное напряжение 1,0 — 6,0 В. Эти об15 разцы имеют диэлектрическую проницаемость 100000 — 250000 и диэлектрические потерии tg6 = 0,04 — 0,2.

Резистивный материал, преимущественно для нелинейных резисторов, содержащий окись цинка и легирующую добавку, отлич а ю щи и с я тем, что, с целью снижения но25 минального напряжения, он содержит в качестве лсгпрующей добавки бор прп следующем количественном соотношении исходных компонентов, вес. %:

Окись цинка 93,0 — 99,0

З0 Бор 1 — 7
