Реферат

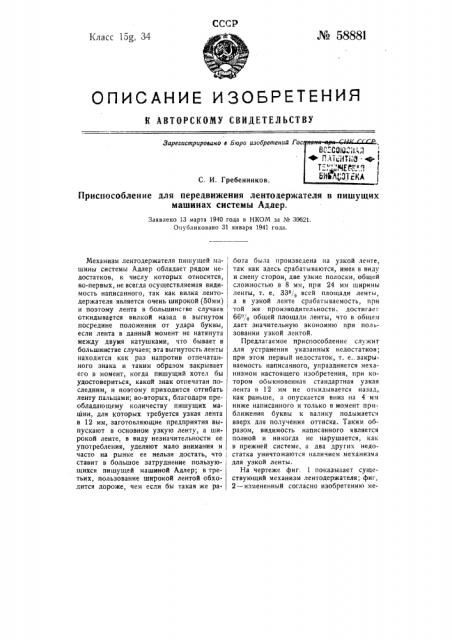

СССР № 58881

Класс 15g, 34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано е Бюро изобретений Гос

С. И. Гребенников.

Приспособление для передвижения лентодержателя в пишущих машинах системы Адлер.

Заявлено 13 марта 1940 года в НКОМ за № 30б21.

Опубликовано 31 января 1941 года.

Механизм лентодержателя пишущей машины системы Адлер обладает рядом недостатков, к числу которых относится, во-первых, не всегда осуществляемая видимость написанного, так как вилка лентодержателя является очень широкой (50мм) и поэтому лента в большинс гве случаев откидывается вилкой назад в выгнутом посредине положении от удара буквы, если лента в данный момент не натянута между двумя катушками, что бывает в большинстве случаев; эта выгнутость ленты находится как раз напротив отпечатанного знака и таким образом закрывает его в момент, когда пишущий хотел бы удостовериться, какой знак отпечатан последним, и поэтому приходится отгибать ленту пальцами; во-вторых, благодаря преобладающему количеству пишущих машин, для которых требуется узкая лента в 12 мм, заготовляющие предприятия выпускают в основном узкую ленту, а широкой ленте, в виду незначительности ее употребления, уделяют мало внимания и часто на рынке ее нельзя достать, что ставит в большое затруднение пользующихся пишущей машиной Адлер; в третьих, пользование широкой лентой обходится дороже, чем если бы такая же ра.бота была произведена на узкой ленте, так как здесь срабатываются, имея в виду и смену сторон, две узкие полоски, общей сложностью в 8 мм, при 24 мм ширины ленты, т. е. 33а/ всей площади ленты, а в узкой ленте срабатываемость, при той же производительности, достигает

66а/, общей площади ленты, что в общем дает значительную экономию при пользовании узкой лентой.

Предлагаемое приспособление служит для устранения указанных недостатков; при этом первый недостаток, т. е..закрываемость написанного, упраздняется механизмом настоящего изобретения, при котором обыкновенная стандартная узкая лента в 12 мм не откидывается назад, как раньше, а опускается вниз на 4 мм ниже написанного и только в момент приближения буквы к валику подымается вверх для получения оттиска. Таким образом, видимость написанного является полной и никогда не нарушается, как в прежней системе, а два других недостатка уничтожаются наличием механизма для узкой ленты.

На чертеже фиг. 1 показывает существующий механизм лентодержателя; фиг.

2 — измененный согласно изобретению механизм; фиг. 3 †в механизма с передней стороны.

Как видно из чертежа, изменение существующего механизма состоит в том, что:

1) удаляются вилка-лентодержатель 5 и верхнее плечо рычага 9; 2) удлиняется в нижней части планка 10 верхней направляющей 2, с приданием ей формы, изображенной на фиг. 3 и обозначенной цифрой 13; 3) лентодержатель 14 посредством своих загибов 21 и 22 надевается на планку 13 в соответствующие ее вырезы, по которой свободно скользит вверх и вниз; 4) для приведения лентодержателя 14 в обратно-поступательные движения вверх и вниз, в зависимости от нажатия на клавиши, к нижней части планки 15 прикрепляется заклепками 23 кронштейн 15, на котором устанавливается коромысло 17, качающееся на оси 16 и связанное тягой 19 с имеющейся на машине дугой 7. Последняя при нажатии каждой клавиши опускается вниз и таким образом через тягу 19 опускает вниз правое плечо и поднимает вверх левое плечо коромысла 17, на верхней части которого устанавливается планка 27, которая может поворачиваться на оси

18. Эта планка 27 своим передним концом проходит через вырез 24 лентодержателя 14, имеющий форму буквы 1 . Поднимаясь вместе с коромыслом 17, планка

27 поднимает и лентодержатель 14 с лентой на нем на установленную высоту, так чтобы верхний и второй ряд литер 11 приходился против ленты; таким образом при печатании верхним и вторым рядами литер 11 лента поднимается и опускается, оттиск букв верхнего ряда производится через верхнюю половину ленты, а оттиск второго ряда букв производится через нижнюю половину ленты, причем, как будет видно дальше, оттиск и нижнего третьего ряда знаков цифры, знаки препинания и т. д.) тоже производится через нижнюю половину ленты. Как известно, нижний третий ряд знаков, печатающийся при нажатии второго регистра, применяется наиболее редко по отношению к двум верхним рядам, причем второй регистр задерживается обычно при печатании одного или нескольких знаков, а после его освобождения от нажатия каретка с валиком 4 становится на место первого ряда знаков, где написанное бывает видимым. В соответствии с этим. в предлагаемом приспособлении не предусмотрено дальнейшее опускание ленты ниже ретьего ряда знаков, так как видимость их отпечатка осуществляется при освобождении от нажатия второго регистра, а наоборот, предусмотрено прекращение поднимания ленты вверх в момент оттиска знака, так как в этот момент знак находится против ленты. Осуществляется это следующим образом: планка 27, установленная на верхней части коромысла

17, сдвигается направо и налево рычагом

20, качающимся на оси 26, укрепленной на придатке 25 кронштейна 15. Рычаг 20 верхним концом проходит через отверстие в коромысле 17, а нижним концом через отверстие рычага 8, имеющегося на машине и качающегося вправо и влево от нажатия на второй регистр. При печатании третьего ряда знаков, когда нажимается второй регистр, рычаг 8 отодвигается влево, увлекая за собой и рычаг 20, верхний конец которого отклоняет планку 27, которая при очередном поднимании переднего конца вверх идет по вертикальному вырезу 24 лентодержателя 14, оставляя последний неподвижным.

Предмет изобретения.

l. Приспособление для передвижения лентодержателя в пишущих машинах системы Адлер, отличающееся применением качающейся планки 27,-проходящей через короткую часть 1-образного выреза 24 лентодержателя 14 с целью подъема и опускания последнего при печатании верхними двумя литерами 1 для подвода верхней или нижней части красочной ленты.

2. Форма выполнения приспособления по п. 1, отличающаяся тем, что для прекращения подъема лентодержателя прк печатании третьим нижним рядом литер

11 применен рычаг 20, нижний конец которого проходит через рычаг 8, качающийся при нажатии на второй регистр, а верхний конец пропущен через планку 27 для выдвигания ее в сторону и для введения в вертикальную часть выреза 24 с тем, чтобы лентодержатель оставался неподвижным.

К авторскому свидетельству № 58881

Отв. редактор П. В. Никитин

N 36318 Зак. 658 — 350

Цена 35 коп.
