Реферат



М 5891

Класс 54h, 5

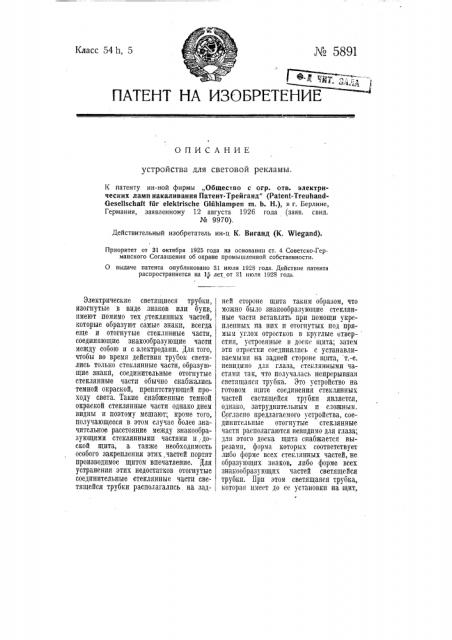

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства для световой рекламы.

К патенту ин-ной фирмы „Общество с огр. отв. электрических ламп накаливания Патент-Трейганд" (Patent-TreuhandGesellschaft fur elektrische G1uhlampen тп. Ь. Н.), в г. Берлине, Германия, заявленному 12 августа 1926 года (ваяв. свид. № 9970).

Действительный изобретатель ин-ц К. Внганд (К. Wiegand).

Приоритет от 31 октября 1925 года на основании ст. 4 Советско-Германского Соглашения об охране промышленной собственности.

0 выдаче патента опубликовано З1 июля 1928 года. Действие патента распространяется на 1р лет от 31 июля 1928 года.

Электрические светящиеся трубки, изогнутые в виде знаков или букв, имеют помимо тех стеклянных частей, которые образуют самые знаки, всегда еще и отогнутые стеклянные части, соединяющие знакообразующие части между собою и с электродами. Для того, чтобы во время действия трубок светились только стеклянные части, образующие знаки, соединительные отогнутые стеклянные части обычно снабжались темной окраской, препятствующей проходу света. Такие снабженные темной окраской стеклянные части однако днем видны и поэтому мешают; кроме того, получающееся в этом случае более значительное расстояние между знакообразующими стеклянными частями п: доской щита, а также необходимость особого закрепления этих, частей портят производимое щитом впечатление. Для устранения этих недостатков отогнутые соединительные стеклянные части светящейся трубки располагались на зад- ней стороне щита таким образом, что можно было знакообразующие стеклянные части вставлять прп помощи укрепленных на нпх и отогнутых под прямым углом отростков в круглые отверстия, устроенные в доске щита; затем этп отростки соединялись с устанавливаемыми на задней стороне щита, т.-е. невидимо для глаза, стеклянными частямп так, что получалась непрерывная светящаяся труока. Это устройство на готовом щите соединения стеклянных частей светящейся трубки является, однако, затруднительным п сложным.

Согласно предлагаемого устройства, соединительные отогнутые стеклянные части располагаются невидимо для глаза; для этого доска щита снабжается вырезамп, форма которых соответствует либо форме всех стеклянных частей, не образующих знаков, либо форме всех знакообразующнх частей светящейся трубки. Прп этом светящаяся трубка, которая имеет до ее установки на щит, по всей длине, вполне законченный вллд, может быть настолько вдвинута в упомянутые вырезы, что на передней стороне щита выступают только знакообразующпе части трубки. Устроенные в щите вырезы могут быть затем закрыты либо вырезанными из щита частями, либо особыми вставками, состоящими нз другого материала и могу щимлл иметь и иную форму. Можно также устроенные в доске щита вырезы прикрыть при помощи второй доски, снабженной иначе расположенными вырезами и надвигаемой на светящуюся трубку с другой cTOpOEIbI, противоположной той, так, что обе доски прилегают друг к другу.

Улучшение производимого щитом впечатления может быть достигнуто и тем, что вырезы, имеющие форму знакообразующих стеклянных частей трубки, перекрываются имеющими форму тех же знаков планкамп, так как днем пластичное действие знаков создается не только трубкою, но и упомянутыми планками. Оригинальное действие щита может быть, наконец, достигнуто и тем, что, при наличии вырезов, имеющих форму знаков, знакообразующие части светящейся трубки вдвигаются в вырезы настолько, что они располагаются внутри таковых. В этом случае светящаяся трубка при ее включении с обеих сторон окаймляется световыми полосами.

На фиг. 1 чертежа изображен вид спереди предлагаемого устройства, на фиг. 2 — разрез этого щита, на фиг. 3 и 4 — две передних доски, применимых для изображенного на фиг. 1 и 2 щита и на фиг. 5 †8 †видоизмене формы осуществления предлагаемого устройства, в большем масштабе.

Изображенные на фпг. 1 и 2 устройство и щит состоят из коробки а, внутри которой помещаются трансформатор Ь и провода f высокого напряжения, ведущие к электродам с светящейся трубки

И, е. Поддерживающая светящуюся трубку передняя доска д щита снабжена либо, как это показано на фиг. 3, прорезами Ь, соответствующими задним, не служащим для образования знаков, соединительным частям И трубки, либо прорезами l (фиг. 4), соответствующими передним, знакообразующим стеклянным частям е светящейся трубки. Светящейся трубке до ее установки на щит по всей длине придан вполне законченный вид.

Если на передней доске д щита прорезы асполагаются так, как это показано на иг. 3, то светящуюся трубку вдвигают задними ее частями И в щели h no направлению от передней стороны щита к задней настолько, что знакообразующие стеклянные части е занимают положение, изображенное на фиг. 2. В этом положении трубку закрепляют на, щите, например, прлл.помощи небольших скоб k, и присоединяют также вдвинутые в коробку электроды с к трансформатору Ь.

Если же в передней стенке д щита. как это показано на фпг. 4, устроены прорезы г, форма которых соответствует форме знакообразующих частей е светящейся трубки, то трубку, до закрепления передней стенки д на коробке, продвигают через щели г по направлению от задней стороны щита к передней настолько, что знакообразующие стеклянные части ее опять-таки приходят в положение, изображенное на фиг, 2.

При применении изображенного на фиг. 3 расположения прорезов, приходится после установки светящейся трубки закрывать эти прорезы Ь для того, чтобы производимый передними, знакообразующими частями е, световой эффект не нарушался задними стеклянными частями d. Прорезы и могут быть закрыты вырезанными из щита частями; для этого необходимо их длину уменьшать на величину поперечных сечений, проходящих через прорезы соединительных частей l трубки.

В случае применения изображенной на фиг. 4 передней доски .не обязательно закрывать прорезы, если они не сделаны очень широкими, так как в этом случае выступающие знакообразующие части е трубки уже прикрывают прорезы. Если же прорезы i нарочно сделаны более широкими, чем трубка, то путем заполнения прорезов материалом другого цвета можно достичь усиления производимого устройством впечатления.

Вместо того, чтобы после установки светящейся трубки заполнять вставками каждый прорез в отдельности, можно так же, как это показано на фиг. 5, к задней стороне, выполненной согласно фиг. 4 передней доски д, приставить, характеризующееся тем, что доска д вторую доску и, снабженную прорезами щита снабжена прорезами и или г, согласно фиг. 3. Тогда эта доска т за- форма которых соответствует или форме крывает имеющиеся в передней доске д i всех стеклянных частей д, не образуюпрорезы. Можно, однако, как это пока- щих надписей пли рисунков, или всех зано на фиг. 6, и к передней стороне, частей е светящейся трубки, образуювыполненной согласно фиг. 3, доски д щпх надписи пли рисунки, в обоих приставить вторую доску и, снабженную случаях таким образом, чтобы светяпрорезами согласно фиг. 4. В этом слу- щпеся трубки, имеющие до их установки чае располагаемая спереди доска г при- на щпт вполне законченный вид надкрывает прорезы, предусмотренные писей илп фигуры, могли быть спереди в доске д для пропуска отогнутых на- и сзади щита продвинуты через устроензад стеклянных частей И трубки. ные в доске д прорези настолько, чтобы

В изображенной на фиг. 7 форме, на передней стороне щита выступали осуществления прорезы i, имеющие только стеклянные части е светящихся форму знакообразующих частей е трубки, трубок, образующие надписи или рисунки. прикрыты имеющими такую же форму 2. Видоизменение охарактеризованного планками о, которые, благодаря тому, в п. 1 устройства, отличающееся тем, что они выступают на передней доске д, что для прикрытия устроенных в доске еще усиливают, главным образом днем, щита прорезов и илп i для светящихся производимое устройством впечатление. трубок применены доски ж или и, наВ изображенной на фиг. 8 форме двигаемые с противоположной стороны осуществления на передней доске д . на уже установленные светящиеся трубки устроены прорезы г, форма которых со- и соответственно снабженные другими ответствует форме знакообразующих сте- прорезами. клянных частей е. В этом случае, 3. Видоизменение охарактеризованного однако, прорезы г прикрыты устано- в II.ï. 1 и 2 устройства, отличающееся вленными на задней стороне доски д тем, что для прикрытия прорезов г, планками Р и, крбме того, знакообра- имеющих форму образующих надпись зующие части е трубки углублены или рисунок стеклянных частей трубок, в прорезы, что, JIRBHbIM образом, при применены пр ставные планки о, у. включенной светящейся трубке, усиди- имеющие форму прикрываемых ими вает световой эффект, так как при этом частей трубок. прорезы г также освещены. 4. Видоизменение охарактеризованного в п.п. 1 — 3 устройства,,отличающееся

Предмет патента. ) тем, что стеклянные части е светящейся трубки, образующие надписи или рису1. Устройство для световой рекламы, i нов, вставлены в устроенные в доске д состоящее из щита, снабженного элек- щита прорезы i, имеющие форму встатрическими светящимися трубками, вляемых частей трубок.

К патенту ин-ной фирмы „Общество с огр. отв. электрических ламп накаливания

Патент-Трейганд" № 5891 е 1 ф,р,Я, l

Фи.7, У

Ф ъ.4.

Ф а8, 4
