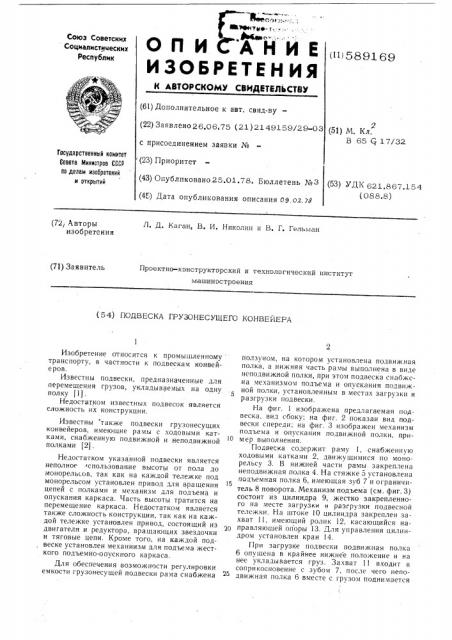

ОП И A ИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (11) 5891 69

Ф

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 26.06,75 (21) 2149159/29-03 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.01.78. Бюллетень №3 (4Г) Дата опубликования описания О9,ол.)8 (51) М. Кл, 2

В 65 Ст 17/32

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДK 621.867.154 (088.8) Л. Д. Каган, В. И. Николин и В. Г. Гельман (72, Авторы изобретения (71) Заявитель

Проектно-конструкторский и технологический институт машиностроения (54) ПОДВЕСКА ГРУЗОНЕСУЩЕГО КОНВЕЙЕРА

Изобретение относится к промы шленному транспорту, в частности к подвескам конвейе ров.

Известны подвески, предназначенные для перемещения грузов, укладываемых на одну полку !1).

Недостатком известных подвесок является сложность их конструкции.

Известны также подвески грузонесуших конвейеров, имеюшие рамы с ходовыми катками, снабженную подвижной и неподвижной полками (2) .

Недостатком указанной подвески является неполное спользование высоты от пола до монорельсов, так как на каждой тележке под монорельсом установлен привод для вращения цепей с полками и механизм для подъема и опускания каркаса. Часть высоты тратится на перемещение каркаса. Недостатком является также сложность конструкции, так как на каждой тележке установлен привод, состоящий из двигателя и редуктора, вращающих звездочки и тяговые цепи. Кроме того, на каждой подвеске установлен механиизм для подъема жесткого подъемно-опускного каркаса.

Для обеспечения возможности регулировки емкости грузонесушей подвески рама снабжена ползуном, на котором установлена подвижная полка, а нижняя часть рамы выполнена в виде неподвижной полки, при этом подвеска снабжена механизмом подъема и опускания подвижной полки, установленным в местах загрузки и разгрузки подвески.

На фиг. 1 изображена предлагаемая подвеска, вид сбоку; на фиг. 2 показан вид подвески спереди; на фиг. 3 изображен механизм подъема и опускания подвижной полки, при-!

О мер выполнения.

Подвеска содержит раму I, снабженную ходовыми катками 2, движущимися по монорельсу 3. В нижней части рамы закреплена неподвижная полка 4. На стяжке 5 установлена подъемная полка 6, имеющая зуб 7 и ограничи-!

5 тель 8 поворота. Механизм подъема (см. фиг. 3) состоит из цилиндра 9, жестко закрепленного на месте загрузки и разгрузки подвесной тележки. На штоке 10 цилиндра закреплен захват ll, имеющий ролик 12, касающийся наQp правляюшей QIIopbl 13. Для управления цилиндром установлен кран 14.

При загрузке подвески подвижная полка

6 опушена в крайнее нижнее положение и на нее укладывается груз. 3aхват 11 входит в соприкосновение с зубом 7, после чего неподвижная полка 6 вместе с грузом поднимается

589169 вверх по стяжке 5. От поворота подвижную полку предохраняет огранчитель

8. На неподвижную полку 4 укладывается груз.

После этого краном !4 меняется давление в полостях цилиндра 9, и шток 0 с захватом

l l опускает подвижную полку вниз до тех пор, пока она не опустится на уложенный внизу груз. Во время подъема и опускания полки

6 захват роликом 12 опирается на опору 13.

После опускания полки захват опускается в крайнее нижнее положение, и тележка может быть передвинута на ходовых катках 2 по монорельс 3. При разгрузке подвески сначала поднимается подвижная полка, затем снимается груз с полки 4. После этого подвижная полка

6 опускается вниз и с нее снимается груз.

Формула изобретения

Подвеска, грузонесугцего конвейера; имеюшая раму с ходовыми катками, снабженную подвижной и неподвижной полками, отличаюи!аяся тем, что, с целью обеспечения возможности регулировки емкости грузонесушей подвески, рама снабжена ползуном, на, котором установлена подвижная полка, а нижняя часть рамы выполнена в виде неподвижной полки, при этом подвеска снабжена механизмом подьема и опускания подвижной полки, например пневматическим, установленным в местах загрузки и разгрузки подвески. !

О

Источники информации, принятые во внимание при экспертизе:

l. Авторское свидетельство СССР № 358226, кл. В 65 G 17/32, 1970.

2. Авторское свидетельство СССР № 253664, кл. В 65 G 17/16, 1968.

589169 иг. J
