Стекло для светофильтров
Патент 589218
Авторы
Стекло для светофильтров
Иллюстрации
Реферат

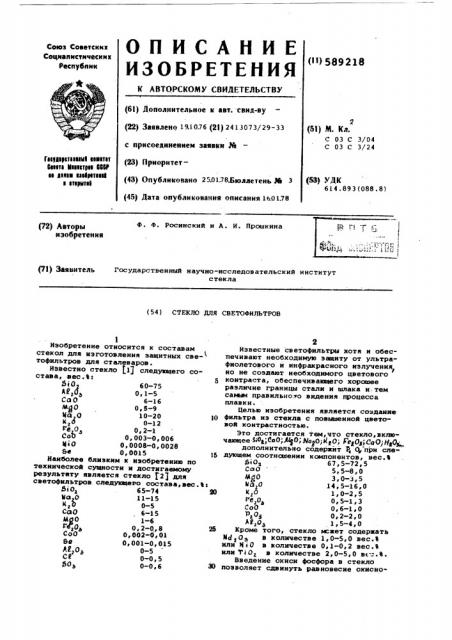

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Рес убп (l l) 589218 (61) Дополнительное к авт. свид-ву (22) Заявлено 19.1076 (21) 2413073/29-33 с присоединением заявки Ю (23) Приоритет(43) Опубликовано 25.0178,Бюллетень лв 3 (45) Дата опубликования описания 160178
2 (51) М. Кл.
С 03 С 3/04
С 03 С 3/24
Гаераарстаеем% аентет
ONNNia Маииетреа OOCP юю атаев ийрвтмв!
И NTNINYNI (53) УДК
614.893 (088.8) Ф. Ф. Росннский н A. И. Прошкина (72) Авторы изобретения
Р
I !
:с (71) Заявитель Государственный научно-исследовательский институт стекла (54) СТЕКЛО ДЛЯ СВЕТОФИЛЬТРОВ
l
Изобретение относится к составам стекол для кэготовления защитных све- тофильтров для сталеваров.
Известно стекло 11) следующего состава, вес.Ь: 5 тО2 60-75
Л 20э 0,1-5
СаО 6-16
MgO О, 6-9
Мст 0 10-20 кг 0-1 2 р е 0,2-1
cob
0,003-0,006
М О 0,0008-0,0028
Sc 0,0015
Наиболее близким к изобретению по технической сущности и достигаемому результату является стекло 12) для светофильтров. следующего состава,sec.Ьг
3402 . 65-74 ЯО
Ха 0 11-15 к,S
0-5
СОО 6-1 5
М 0 1-6
0,2-0,8 26
СоО 0,002-0g01
Se 0,001-0,015
М,о, 0-5 се
0-0, 5
50э 0-0, 6 ЭО
Известные светофильтры хотя н обеспечивают необходимую защиту от ультрафиолетового и инфракрасного излучения но не создают необходимого цветового контраста, обеспечивающего xopomee различие границы стали и шлака и.тем саьнм правильно о видения процесса плавки.
Целью изобретения является создание фильтра из стекла с повышенной цветовой контрастностью.
Это достигается тем,что стекло,включающее й;Ор,СаО;МуО; ИарО; Н10; ГерОдр СеО) Ка()у дополнительно содержит 9, ф прн следующем соотнсетенни компонентов, вес. Ь
&О 67,5-72,5
СоО 5,5-8,0
MgO
ХСЮ20 14,5-16,0
КлО l 0-2,5
F 6 20Э 0,5-1 3
СоО 0,6-1 0 т2 О 0,2-2,0 ле,о, 1,5-4,0
Кроме того, стекло мсает содериать
N ct 2 О э в количестве 1, 0-5, 0 вес. Ь или H I0 в количестве 0,1-0,2 вес.Ь или Т О в количестве 2,0-5,0 вс=..Ь.
Введение окиси фосфора в стекло позволяет сдвинуть равновесие окисно»
589218
Таблица 1
0»От
68,5
69,5 70, 0
67,5
69,6
68,5
5,5
70,4 70,2
5,5 7,0
3,0 3iO
70,5
5,8
СОО б,б 5,6
5 5
8,0
5,5
3,0
3,0
3,0
3,0
3,0
l5,5 15,5 15,5
15,35 15,5
15 5
15,3 йа о
l,5
1,0
l,0
l,0
1,5
l,0
1,0
К О
0,5
0,5
1,25
Ге оз
0,3
0,5
0,5
0,3
0,6
0,6
0,7
0,7
0,7
liO
0,6
0,3
0,3
2 5
М,о
Ид,аэ
0,2
0,2
0,3
0,5
2,0
2,0 1,5
1,5
1,5
1,5
4,0
1,5
1,5
1,5
1,0 2,0
5 0
0,15
0,15
1,0
3,0 закисного железа в сторону закисного железа. Благодаря этому удается при минимальном вводе окислов железа создать достаточное поглощение в инфракрасной области спектра, обеспечивая 5 тем самым необходимую защиту от инфракрасного излучения. В стекло беэ бкиси фосфора для обеспечения такого же поглощения в инфракрасной области сгектра необходимо введение большого коли-»О чества окислов железа. Это приводит к значительному перекрытию видимой части спектра, что резко нарушает зрительное восприятие объекта и не позволяет создать фильтр, обладающий не- !5 обходимым цветовым контрастом. Введение Md 0> позволяет изменить пропускание в видимой части спектра, уси3,0 3,0
15,815,8
1,0 1,0
0,3 0,3
0,6 0,6
0,2 0,2
При варке необходимо использовать восстановитель, лучше всего древесный уголь в количестве 0,1-0,3%. 65
Контрастность светофильтров может быть охарактеризована приближенной величиной, которая определяется, как отношение пропускания светового потока в максимуме красной части спектра бО к пропусканию в максимуме в синей чаливая контрастность фильтра, и в то же время увеличивать поглощение в инфракрасной области спектра, что улучшает защитные свойства фильтра. Введение-N»0 изменяет пропускание в видимой части спектра, одновременно усиливая поглощение в инфракрасной части спектра, а " » 0 — вводится для увеличения поглощения в ультрафиолетовой области и для изменения пропускания в синей части спектра. Предложенные стекла могут быть сварены в обычных условиях, из обычных сырьевых материалов в стекловаренных печах обычного типа.
Примеры составов стекол приведены в табл. 1. сти спектра. Как показали испытания различных фильтров в прои эводствеийых условиях, чем в»»ше значение контрастности, тем лучше фильтр с точки зрения цветового видения.
В табл. 2 приведены значения контрастности фильтров, изготовленных иэ предложенных стекол, (контрастность существующих фильтров равна 0,4).
589218
Таблица 2
Сос
0,84
0,7
0,43
0,71
1,42
0,78
1 35
li03
0,8
Формула изобретения
Составитель О. Самохина
Техред А.Богдан Корректор С.Гараснняк
Редактор Т. Фадеева
334/17 Тираж 596 Подписное
ПНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035., Москва, Ж-35, Раушская наб., д. 4/5
Зак аз
Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
Предложенные составы стек4гл для светофильтров обладают повышенной конт-25 растностью и могут быть выработаны способом вертикального вытягивания.
l, Стекло для светофильтров, включающее Ь ь Ог,CaO,М ф О, Ма,О,K га, ГегОэ,0оО, АРгОь, о т л н ч а ю ш е е с я тем, что, с целью повышения цветовой контрастности, оно дополнительно содержит Р2 0> при следующем соотношении ингредйентов, вес.Ъ:
Я<0г 67,5-72,5
Са0 5,5-8,0
МдО 3,0-3 5
hl azO 14,5-16 0
Кг0 1,0-2,5
ГегО О, 2-1,3
Сод -0,6-1,0 ма 1,5-4,0
Рг Оэ 0,2-2,0, 2. Стекло по п. 1, о т л и ч а ющ е е с я тем, что, с целью увеличения поглощения в инфракрасной области спектра, оно дополнительно содержит.
1-.5 вес. Ъ Md 0э или 0,1-0",2 hfi 0
3. Стекло по п. 1, о т л и ч а ющ е е с я тем, что, с целью увеличения поглощения в ультрафиолетовой части спектра, оно дополнительно содержит 0 в количестве 2-5 вес.В °
Источники информации, принятые во внимание при экспертизе:
1. Патент Франции Ю 2082647, кл. С 03 С 3/00, 1972.
2. Патент CIIIA Ф 3296004,кл. 106-52, 1967.
