Союз Советских

Социалистических

Республик

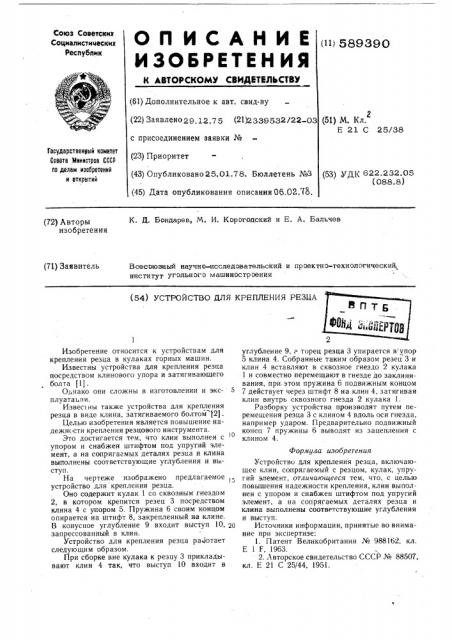

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 589390 (61) Дополнительное к авт. свид-ву (51) М. Кл. г

E 21 С 25/38 (22) Заявлено г Э.12.75 (21 и ЗЗ95З2/22-0З с присоединением заявки № (23) Приоритет (43) Опубликовано 25.01.78. Бюллетень №3

Государственный комитет

Соввта 1йиниотров СССР по делам изооретений и открытий (53) УДК 622.2.За.О5 (088.8) (45) Дата опубликования описания 06.02, 18.

К. Д. Бондарев, М. И. Корогодский и E. А. Бальчев (72) Авторы изобретения (?1) Заявитель

Всесоюзный научно-исследовательский и проектно-технологический,, институт угольного машиностроения (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ РЕЗЫА

Изобретение относится к устройствам для крепления резца в кулаках горных машин.

Известны устройства для крепления резца посредством клинового упора и затягивающего болта (1).

Однако они сложны в изготовлении и экс- 5 плуатации.

Известны также устройства для крепления резца в виде клина, затягиваемого болтом 12).

Целью изобретения является повышение надежнс сти крепления резцового инструмента.

Это достигается тем, что клин выполнен с 0 упором и снабжен штифтом под упругий элемент, а на сопрягагмых деталях резца и клина выполнены соответствующие углубления и выступ.

На чертеже изображено предлагаемое, устройство для крепления резца.

Оно содержит кулак 1 со сквозным гнездом

2, в котором крепится резец 3 посредством клина 4 с упором 5. Пружина 6 своим концом опирается на штифт 8, закрепленный на клине.

В конусное углубление 9 входит выступ 10, gg запрессованный в клин.

Устройство для крепления резца работает следующим образом.

При сборке вне кулака к резцу 3 прикладывают клин 4 так, что выступ 10 входит в углубление 9, е торец резца 3 упирается в:упор

5 клина 4. Собранные таким образом резец 3 и клин 4 вставляют в сквозное гнездо 2 кулака

1 и совместно перемещают в гнезде до заклинивания, при этом пружина 6 подвижным концом

7 действует через штифт 8 на клин 4, затягивая клин внутрь сквозного гнезда 2 кулака 1.

Разборку устройства производят путем перемещения резца 3 с клином 4 вдоль оси гнезда, например ударом. Предварительно подвижный конец 7 пружины 6 выводят из зацепления с клином 4.

Формула изобретения

Устройство для крепления резца, включающее клин, сопрягаемый с резцом, кулак, упругий элемент, отличающееся тем, что, с целью повышения надежности крепления, клин выполнен с упором и снабжен штифтом под упругий элемент, а на сопрягаемых деталях резца и клина выполнены соответствующие углубления и выступ.

Источники информации, принятые во внимание при экспертизе

l. Патент Великобритании № 988162, кл.

Е 1 F, 1963.

2. Авторское свидетельство СССР № 88507, кл. Е 21 С 25/44, 1951.
