Реферат



г к: МБА

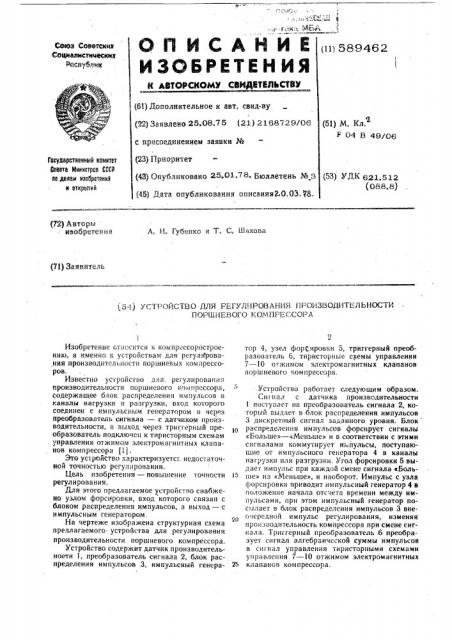

О П И С А Н И Е и зававл изов итиния

Союз Советск а

Соцналистичеекнх

Р « публик

I (61) Дополнительное к an . саид-ву (22) Заявлено 28.08.75 (21) 2168729/06 (51) М. Кл.

> 04 В 49/06 с присоединением заявки № (23) 11ри орнтет

Гаеудеретвенньй кемнтет

66ВВТ6 МнннетР08 СССР ео делам необретеннй н етнРытнЙ (53) УЛ1 621.512 (088.8) (43) Опубликовано 25.01 "8 Бюллетень № Э (45) Дата опубликования описаниями О,О3. 78.

A. И. Ггбэико и Т. С, Шахова (7$) Заявите.еь (,54) УСТPOACTHO ДЛЯ РЕГУ1ЦРОВАНИЯ ПРОИЗВОДИТЕЛЬНОСТИ

ПОРШНЕВОГО КОМПРЕССОРА

Изобретение относится к компрессоростроению, а именно к устройствам для регулирования производительности поршневых компрессоров, Известно устройство для регулирования производительности поршневого компрессора, содержащее блок распределения чмпульсов в каналы нагрузки н разгрузки, вход которого соединен с импульсным генератором и через преобразователь сигнала — c датчиком производительности, а выход через триггерный преобразователь подключен к тиристорным схемам управления отжимом электромагнитных клапанов KoMllpeccopa (lj.

Это устройство характеризуетс.: недостаточной точностью регулирования.

Цель изобретения — повышение точности регулирования.

Для этого предлагаемое устройство снабжено узлом форсировки, вход которого связан с блоком распределения импульсов, а выход — с и мпульсным генератором.

На чертеже изображена структурная схема предлагаемого- устройства для регулирования производительности поршневого компрессора.

Устройство содержит датчик производительноети 1, преобразователь сигнала 2, блок распределения импульсов 3, импульсный генератор 4, узел форСировки 5, триггерный преобразователь б, тиристорные схемы управления

7 — 1Î о жимом электромагнитных клапанов поршневого компрессора, Устройство работает следующим образом.

Сигнал с датчика производительности

1 поступает на преобразователь сигнала 2, который выдает в блок распределения импульсов

3 дискретный сигнал заданного уровня. Блок распределения импульсов форсирует сигналы

«Больше» вЂ” «Меньше» и в соответствии с этими сигналами коммутирует импульсы, поступающие от импульсного генератора 4 в каналы нагрузки или разгрузки. Угол форсировки 5 выдает импульс при каждой смене сигнала «Больше» на «Меньше», и наоборот. Импульс с узла форсировкп приводит импульсный генератор 4 в положение начала отсчета времени между импульсами, при этом импульсный генератор по сылает в блок распределения импульсов 3 внеочередной импульс регулирования, изменяя прои зводительность компрессора при смене сигнала. Триггерный преобразователь 6 преобразует -игнал алгебраической суммы импульсов в сигнал управления тиристорными схемами управления 7 — 10 отжимом электромагнитных

25 клапанов компрессора.

5894á2

Формула мзобретекия

Составитель A. Усыскин

Техред О. Луговая Корректор Д. Мельниченко

Тираж 6N Подписное

РедакторЧ . Иванова

Заказ 370/28

HHHHHH Государственного комитета Совета Министров СССР по делам . изобретеннИ и открытий

1 l 3035, Москва, Ж-35, Раушская иаб. д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 Устройство для регулирования производительности поршневог-. юмпрессора, содержащее блок распределения импульсов в-каналы нагрузки и разгрузки, вход которого соединен с импульсным генератором и через преобразователь сигнала — с датчиком производительности, а выход через триггерный преобразователь подключен к тиристорным схемам управления отжимом электромагнитных клапанов компрессора, отличаюи4геся тем, что, с целью повышения точности регулирования, оно снабжено узлом форсировки, вход которого связан с блоком распределения импульсов, а выход в с импульсным генератором.

Источники информации, принятые во внима- ние при экспертизе:

1. Щербаков В. С. Системы автоматизации холодильных установок с регулировани ем производительности. «Холодильная техиикаэ

% 11, 1970, с. 5 — 10.
