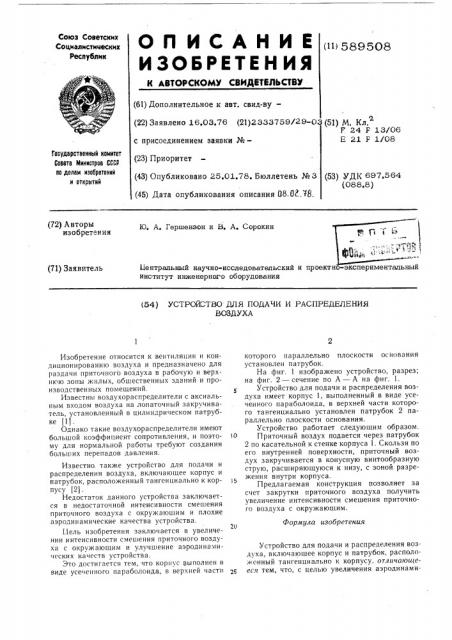

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик (11)589508 (61) Дополнительное к авт. свид-ву(51) M. Кл.

Р 24 F 13/06

Е 21 F 1/08 (22) Заявлено 16.03.76 (21)2333759/29-03 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 25.01.78. Бюллетень №3 (45) Дата опубликования описания 08.0с..78.

Государственный номнтет

Совета Министров СССР по делам изобретеннй и открытий

Д) УДК 697.564

{088.8) (72) Авторы изобретения

Ю. А. Гершензон и В. А. Сорокин (71) Заявитель

1-1ентральный научно-исследовательский и проектно-экспериментальный институт инженерного оборудования

{54) УСТРОЙСТВО ДЛЯ ПОДАЧИ И РАСПРЕДЕЛЕНИЯ

ВОЗДУХА

Формула изобретения

Изобретение относится к вентиляции и кондиционированию воздуха и предназначено для раздачи приточного воздуха в рабочую и верхнк ю зоны жилых, общественных зданий и производственных помещений.

Известны воздухораспределители с аксиальным входом воздуха на лопаточный закручиватель, установленный в цилиндрическом патрубке (1).

Однако такие воздухораспределители имеют большой коэффициент сопротивления, и поэтому для нормальной работы требуют создания больших перепадов давления.

Известно. также устройство для подачи и распределения воздуха, включающее корпус и патрубок, расположенный тангенциально к корпусу (2).

Недостаток данного устройства заключается в недостаточной интенсивности смешения приточного воздуха с окружающим и плохие аэродинамические качества устройства.

1Лель изобретения заключается в увеличении интенсивности смешения приточного воздуха с окружающим и улучшение аэродинамических качеств устройства.

Это достигается тем, что корпус выполнен в виде усеченного параболоида, в верхней части которого параллельно плоскости основания установлен патрубок.

На фиг. 1 изображено устройство, разрез; на фиг. 2 — сечение по А — А на фиг. 1.

Устройство для подачи и распределения воздуха имеет корпус 1, выполненный в виде усеченного параболоида, в верхней части которого тангенциально установлен патрубок 2 параллельно плоскости основания.

Устройство работает следующим образом.

Приточный воздух подается через патрубок

2 по касательной к стенке корпуса 1. Скользя по его внутренней поверхности, приточный воздух закручивается в конусную винтообразную струю, расширяющуюся к низу, с зоной разрежения внутри корпуса.

Предлагаемая конструкция позволяет за счет закрутки приточного воздуха получить увеличение интенсивности смешения приточного воздуха с окружающим.

Устройство для подачи и распределения воздуха, включающее корпус и патрубок, расположенный тангенциально к корпусу, отличающ1ееся тем, что, с целью увеличения аэродинами589508

4Риг.2

Редактор Л. Народная

Заказ 377130

ЦНИИПИ Государственного комитета Совета Министров СCCP по делам изобретений и открытий

113035, Москва, Ж-35, Рауновская наб. д. 4/5

Филиал ПП11 «Патент», г. Ужгород, ул. Проектная, 4 ческих качеств устройства, корпус выполнен в виде усеченного параболоида, в верхней части которого параллельно плоскости основания установлен п: трубок.

Источники информации, принятые во внимание при экспертизе:

1. Воздухораспределение, Общество Знание

РСФСР, Московский Дом научно-технической пропаганды им. Ф. Э. Дзержинского, М., 1974, с. 26.

2. Авторское свидетельство СССР М» 294055, кл. F 24 F 18/06, 1969.

Составитель Э. Руднева

Техред О. Луговая Корректор Д. Мельниченко

Тираж 937 Подписное
