Реферат

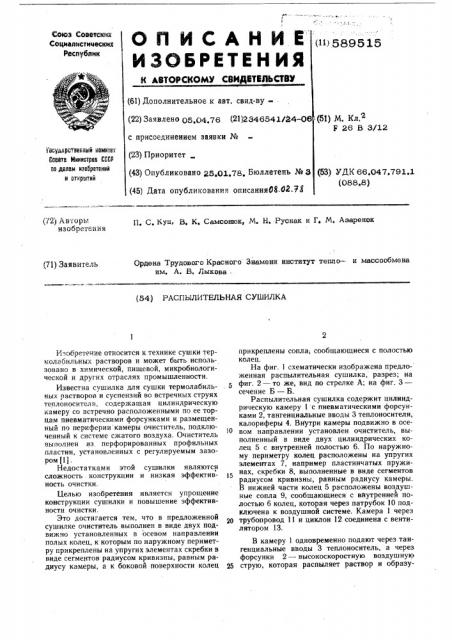

(11} 589515

Союз Советских

Социалистиыеских

Республик

ОП ИСАНИЙ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(51) M. Кл.2

Р 26 В 3/12 (22} Заявлено 05,04.76 (21}2346541/24-06 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.01,78. Бюллетень № 3 (45} Дата опубликования описания08.02.78 йцдаротоеннюй иоиитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 66.047.791.1 (088.8) (72) AB 1 орьт изобретении

П. С. Куп В. К. Самсонюк, М. Н. Руснак и Г, М. Азаренок

Ордена Трудового Красного Знамени институт тепло- и массообмена им. А. В. Лыкова . (71) Заявитель (54) РАСПЫЛИТЕЛЬНАЯ СУШИЛКА

Изобретение относится к технике сушки термолабильных растворов и может быть использовано в химической, пищевой, микробиологической и других отраслях промышленности.

Известна сушилка для сушки термолабильных растворов и суспензий во встречных струях теплоносителя, содержашая цилиндрическую камеру со встречно расположенными по ее торцам пневматическими форсунками и размещенный по периферии камеры очиститель, подключенный к системе сжатого воздуха. Очиститель выполнен из перфорированных профильных пластин, установленных с регулируемым зазором (1).

Недостатками этой сушилки являются сложность конструкции и низкая эффективность очистки.

Целью изобретения является упрощение конструкции сушилки и повышение эффективности очистки.

Это достигается тем, что в предложенной сушилке очиститель выполнен в виде двух подвижно установленных в осевом направлении полых колец, к которым по наружному периметру прикреплены на упругих элементах скребки в виде сегмеитов радиусом кривизны, равным радиусу камеры, а к боковой поверхности колец прикреплены сопла; сообщающиеся с полостью колец.

На фиг. 1 схематически изображена предложенная распылительная сушилка, разрез; на фиг. 2 — то же, вид по стрелке А; на фиг. 3— сечение Б — В.

Распылительная сушилка содержит цилиндрическую камеру 1 с пневматическими форсунками 2, тангенциальные вводы 3 теплоносителя, калориферы 4. Внутри камеры подвижно в осе10 вом направлении установлен очиститель, выполненный в виде двух цилиндрических колец 5 с внутренней полостью 6. По наружному периметру колец расположены на упругих элементах 7, например пластинчатых пружинах, скребки 8, выполненные в виде сегментов радиусом кривизны, равным радиусу камеры.

В нижней части колец 5 расположены воздушные сопла 9, сообщающиеся с вйутренней полостью 6 колец, которая через патрубок 10 подключена к воздушной системе. Камера 1 через

20 трубопровод 11 и циклон 12 соединена с вентилятором 13.

В камеру 1 одновременно подают через тангенциальные вводы 3 теплоноситель, а через форсунки 2 — высокоскоростную воздушную

25 струю, которая распыляет раствор и образу589515

НМЙИПИ Заказ 379/30 Тираж я у Подписное

Филиал ППП «Патент», г Ужгород, ул. Проектная, 4 ет факел. Высушенный в результате воздействия теплоносителя материал по трубопроводу

11 поступает в циклон 12, где отделяется от теплоносителя.

Теплоноситель вентилятором 13 выбрасывается в атмосферу.

Когда толщина слоя налипшего материала достигает предельного значения, скребки

8 очистителя, приводимого в движение, например, тросовым механизмом, срезают налипший материал со стенок, а высокоскоростные воздушные струи из сопл 9 сдувают и перемещают его в сторону выходного трубопровода 11. По окончании процесса чистки о ;ститель возвращают к торцовым стенкам .камеры.

Формула изобретения

Распылительная сушилка, содержащая цилиндрическую камеру с встречно расположенными по ее торцам пневматическими форсун:ками и размещенный по периферии камеры очиститель, подключенный к системе сжатого воздуха, отличающаяся тем, что, с целью упро щения ее конструкции и повышения эффективности очистки, очиститель выполнен в виде двух подвижно установленных в осевом направлении полых колец, к которым по наружному периметру прикреплены на упругих элементах скребки в виде сегментов радиусом кривизны, равным ра1 диусу камеры, а к боковой поверхности колец прикреплены сопла, сообщающиеся с полостью колец.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство № 373496, кл.

F 26 В 3/12, 1973.
