Реферат



) (11) 589565

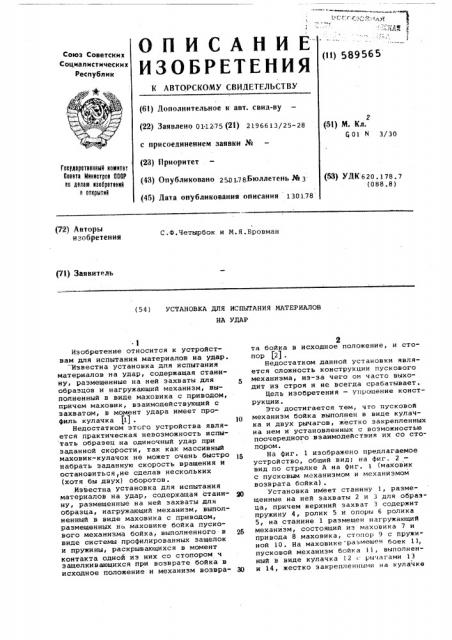

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 011275 (21) 2196613/25-28 с присоединением заявки № (23) Приоритет (43) Опубликовано 250178,Бюллетень ¹ 3 (45) Дата опубликования описания 130178

Союз Советских

Социалистических

Республик

2 (51) M. Кл. (.„01 Н 3/30

Государетеенный комитет

Сонета Миниетроа GOOP на делам иааоретений н открытий (53) УДК 620 178 7 (088.8) (72) Авторы изобретения

С.Ф,Четырбок и M.ß.Áðoâìàí

P1) Заявитель (54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ

HA УДАР

° 1

Изобретение относится к устройствам для испытания материалов иа удар.

Известна установка для испытания материалов на удар, содержащая станину, размещенные на ней захваты для образцов и нагружающий механизм, выполненный в виде маховика с приводом, причем маховик, взаимодействующий с захватом, в момент удара имеет профиль кулачка (1) .

Недостатком этого устройства является практическая невозможность испытать образец на одиночный удар при заданной скорости, так как массивный маховик-кулачок не может очень быстро набрать заданную скорость вращения и остановиться,не сделав нескольких (хотя бы двух) оборотов. .Известна установка для испытания материалов на удар, содержащая стани- я0 ну, размещенные на ней захваты для образца, нагружающий механизм, выполненный в виде маховика с приводом, размещенных на маховике бойка пускового механизма бойка, выполненного в 25 виде системы профилированных эащелок и пружины, раскрывающихся в момент контакта одной иэ них со стопором ч защелкивающихся при возврате бойка в исходное положение и механизм возвра- 80 та бойка в исходное положение, и стопор (2) .

Недостатком данной установки является сложность конструкции пускового механизма, из-за чего он часто выходит иэ строя и не всегда срабатывает.

Цель изобретения — упрощение конструкции.

Это достигается ТеМ что пусковой механизм бойка выполнен в виде кулачка и двух рычагов, жестко закрепленных на нем и установленных с возможностью поочередного взаимодействия их со стопором.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 вид по стрелке A на фиг. 1 (маховик с пусковым механизмом и механизмом возврата бойка) .

Установка иМеет станину 1, размещенные на ней захваты 2 и 3 для образца, причем верхний захват 3 содержит пружину 4, ролик 5 и опоры 6 ролика

5, на станине 1 размещен нагружающий механизм, состоящий иэ маховика 7 и привода 8 маховика, стопор 9 с пружиной 10. На маховике размещен боек 11, пусковой механизм бойка ll, выполненный в виде кулачка 12 . рычагами 13 и 14, жестко закрепленными на кулачке

589565

Формула изобретения

Фие. 2

ЦНИИПИ . Заказ 386/33 Тираж 4/ 1 Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

12, и механизм возврата бойка 11 в ,исходное положение, содержащий тягу

15, шарнирно соединенную с бойком 11 и пружину 16, взаимодействующую с тягой 15. установка работает следующим образом.

Образец 17 закрепляется в захватах

2 и 3. Привод 8 разгоняет маховик 7 до требуемой скорости, при этом, так как маховик 7 выполнен в виде гладкого цилиндра, ролик 5 захвата 3, абкаты". ая боковую поверхность маховика, не перемещается вдоль оси образца 17.

При достижении требуемой скорости ма- 5 ховика 7 нажимают на стопор 9, который при повороте маховика 7 а àèìîäåéàòâóет с рычагом 14 кулачка 12 пускового механизма бойка 11, кулачок 12, поворачиваясь, выдвигает боек 11 за преде- 20 лы боково@ поверхности маховика 7, при этом пружина 16 сжимается тягой 15.

Боек 11 взаимодействует с роликом

5, перемещает захват 3, прилагая ударную нагрузку к образцу 17. При дальнейшем повороте,маховика 7 рычаг 13 пускового механизма взаимодействует со стопором 9, поворачивает кулачок

12 пускового механизма, при этом пружина 16 восстанавливает прежние разме- 3 ры и с помощью Тяги 15 возвращает боек ll в исходное положение. Стопор 9 ! отпускается, пружина 10 пере ищает стопор 9 в первончальное положение и при этом дальнейшая деформация образца 17 не происходит. В зависимости от взаимо расположения захватов 2 и 3 образец

17 может воспринимат.: как растягивающую, так и сжимающую нагрузки. Используя сменные бойки 11 и кулачок 13 пускового механизма бойка можно регулировать величину и закон изменения дефор* мации образца в момент удара.

Установка для испытания материала на удар, содержащая станину, размещенные на ней захваты для образца, нагру-. жающий механизм, выполненный в виде маховика с приводом, расположенных на маховике бойка, пускового механизма бойка и механизма возврата бойка в.исходное положение, и стопор, о т л и— ч i ю щ а я с я тем, что,с целью упро щения конструкции, пусковой механизм бойка выполнен в вйде кулачка и двух рычагов, жестко закрепленных на нем и установленных с воэможностью поочередного взаимодействия их со стопором.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидеть:ьство СССР

Р 315090, кл. @01 И 3/30 . ".96:-". 2. Патент Германн:= ..- 25617-". кл. 42 в 34/02, 191
