Устройство для гибки трубных заготовок
Иллюстрации
Показать всеРеферат

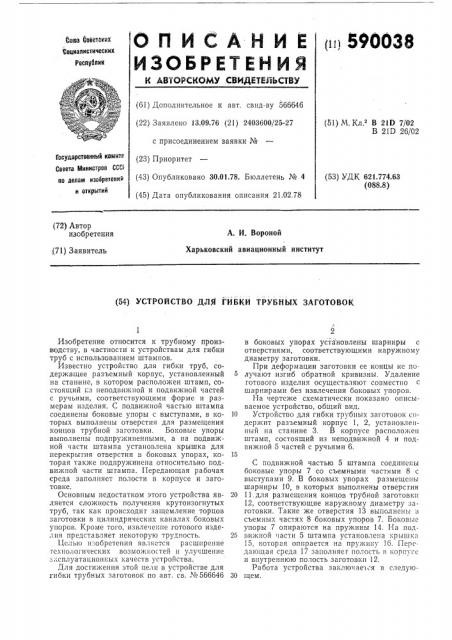

ОП ИСАЙ И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ .СВИДЕТЕЛЬСТВУ (ti! 590038
Соаиалистических
Республик (61) Дополнительное к авт. свид-ву 566646 (22) Заявлено 13.09.76 (21) 2403600/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.78. Бюллетень № 4 (45) Дата опубликования описания 21.02.78 (51) М, Кл. В 21D 7/02
В 21D 26/02
1осударствеинмй комите
Совета Министров CCCl по делам изобретений и открмтиЙ (53) УДК 621.774.63 (088,8) (72) Автор изобретения
А. И. Вороной
Харьковский авиационный институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ГИБКИ ТРУБНЫХ ЗАГОТОВОК.Изобретение относится к трубному производству, в частности к устройствам для гибки труб с использованием штампов.
Известно устройство для гибки труб, содержащее разъемный корпус, установленный на станине, в котором расположен штамп, состоящий пз неподвижной и подвижной частей с ручьями, соответствующими форме и размерам изделия. С подвижной частью штампа соединены боковые упоры с выступами, в которых выполнены отверстия для размещения концов трубной заготовки. Боковые упоры выполнены подпружиненными, а па подвижной части штампа установлена крышка для перекрытия отверстия в боковых упорах, которая также подпружинена относительно подвижной части штампа. Передающая рабочая среда заполняет полости в корпусе и заготовке.
Основным недостатком этого устройства является сложность получения крутоизогнутых труб, так как происходит защемление торцов заготовки в цилиндрических каналах боковых упоров. Кроме того, извлечение готового изде.лия представляет некоторую трудность.
Целью изобретения является расширение технологических Возможностей II улучшение
:-;;ñïëóàòàöH0II;I ix качеств устройства.
Для достижения этой цели в устройстве для гибки трубных заготовок по авт. св. № 566646
2 в боковых упорах установлены шарниры с отверстиями, соответствующими наружному диаметру заготовки.
При деформации заготовки ее концы не по5 лучают изгиб обратной кривизны. Удаление готового изделия осуществляют совместно с шарнирами без извлечения боковых упоров.
На чертеже схематически показано описываемое устройство, общий вид.
10 Устройство для гибки трубных заготовок содержит разъемный корпус 1, 2, установленный на станине 3. В корпусе расположен штамп, состоящий из неподвижной 4 и подвижной 5 частей с ручьями 6.
С подвижной частью 5 штампа соединены боковые упоры 7 со съемными частями 8 с выступами 9. В боковых упорах размещены шарниры 10, в которых выполнены отверстия
20 11.для размещения концов трубной заготовки
12, соответствующие наружному диаметру заготовки. Такие же отверстия 13 выполнены в съемных частях 8 боковых упоров 7, Боковые упоры 7 опираются на пружины 14. На под25 вижной части 5 штампа установлена крышка
15, которая опирается на пружину 16. Передающая среда 17 заполняет полость в корпусе и внутреннюю полость заготовки 12, Работа устройства заключае1;я в следую30 щем.
590038
1Х 17 Ю 6
8 и
1В
Q д
Составитель Н. Жильцов
Техред Л. Гладкова Корректор Л. Орлова
Редактор Т. Морозова
Заказ 3179/9 Изд. № 146 Тираж 1080 Подписное
НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
После сборки устройства полость в корпусе заполняют передающей средой 17 и подключают его к источнику гидравлического удара (на чертеже не показан). Под действием гидравлического удара происходит нагружение внутренней полости заготовки 12 жидкостью, перемещение крышки 15, которая перекрывает отверстия 13 в частях 8 боковых упоров 7 и упирается в выступы 9. Одновременно происходит перемешение подвижной части 5 штампа, которая осуществляет гибку трубной заготовки 12 по ручьям 6. В рабочем цикле шарниры 10 не оказывают сопротивления изгибу трубы за счет возможности проворота (и не создают зоны с обра1ным гибом). Процесс гибки завершается после того, как сомкнутся ручьи б между собой. Под действием пружины 14 подвижная часть 5 штампа возвращается в исходное положение. Сняв крышку 15 и подвижную часть 5 штампа, удаляют съемные части 8 боковых упоров, и затем йзвле* кают деталь 18.
Применение шарниров позволяет значительно расширить технологические возможности устройства и получить крутоизогнутые изделия. Кроме того, проворот концов трубной заготовки обеспечивает вовлечение практически всего материала в деформацию, устраняет зоны с обратным гибом. Улучшаются экс10 плугтационпые характеристики устройства.
Формула изобретения
Устройство для гибки трубных заготовок по авт. св. № 566646, отличающееся тем, что, 15 с целью расширения технологических возможностей и улучшения эксплуатационных качеств, оно снабжено установленными на боковых упорах шарнирами с отверстиями, соот ветствующими наружному диаметру заго20 товки.
