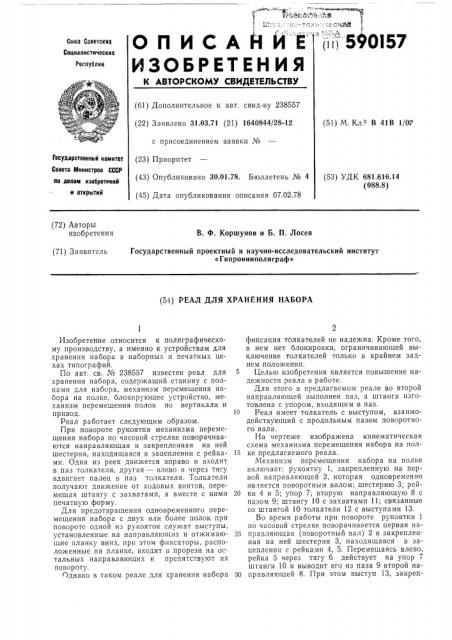

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 238557 (22) Заявлено 31.03.71 (21) 1640844/28-12 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.78. Бюллетень № 4 (45) Дата опубликования описания 07.02.78 (51) М. Кл. В 41В 1/ОР

Государственный комитет

Совета Министров СССР (53) УДК 681.616.14 (088.8) оо делам изобретений и открытий (72) Авторы изобретения

В. Ф. Коршунов и Б. П. Лосев

Государственный проектный и научно-исследовательский институт

«Гипронииполиграф» (71) Заявитель (54) РЕАЛ ДЛЯ ХРАНЕНИЯ НАБОРА

Изобретение относится к полиграфическому производству, а именно к устройствам для хранения набора в наборных и печатных цехах типографий.

По авт, св. № 238557 известен реал для хранения набора, содержащий станину с полками для набора, механизм перемещения набора на полке, блокирующее устройство, механизм перемещения полок по вертикали и привод.

Реал работает следующим образом.

При повороте рукоятки механизма перемещения набора по часовой стрелке поворачиваются направляющая и закрепленная на ней шестерня, находящаяся в зацеплении с рейками. Одна из реек движется вправо и входит в паз толкателя, другая — влево и через тягу вдвигает палец в паз толкателя. Толкатели получают движение от ходовых винтов, перемещая штангу с захватами, а вместе с ними печатную форму.

Для предотвращения одновременного перемещения набора с двух или более полок при повороте одной из рукояток служат выступы, установленные на направляющих и отжимающие планку вниз, при этом фиксаторы, расположенные на планке, входят в прорези на остальных направляющих и препятствуют их повороту.

Однако в таком реале для хранения набора фиксация толкателей не надежна. Кроме того, в нем нет блокировки, ограничивающей выключение толкателей только в крайнем заднем положении.

Целью изобретения является повышение надежности реала в работе.

Для этого в предлагаемом реале во второй направляющей выполнен паз, а штанга изготовлена с упором, входящим .в паз.

1О Реал имеет толкатель с выступом, взаимодействующий с продольным пазом поворотного вала.

На чертеже изображена кинематическая схема механизма перемещения набора на пол15 ке предлагаемого реала.

Механизм перемещения набора на полке включает: рукоятку 1, закрепленную на первой направляющей 2, которая одновременно является поворотным валом; шестерню 3; рей20 ки 4 и 5; упор 7; вторую направляющую 8 с пазом 9; штангу 10 с захватами 11; связанные со штангой 10 толкатели 12 с выступами 13.

Во время работы при повороте рукоятки 1 по часовой стрелке поворачивается первая на25 правляющая (поворотный вал) 2 и закрепленная на ней шестерня 3, находящаяся в зацеплении с рейками 4, 5. Перемещаясь влево, рейка 5 через тягу 6 действует на упор 7 штанги 10 и выводит его из паза 9 второй на30 правляющей 8. При этом выступ 13, закреп590157

Формула изобретения

Составитель В. Балдин

Редактор Н. Хубларова Техред И. Михайлова Корректор И. Позняковская

Подписное

Заказ 3268/6 Изд, № 166 Тираж 509

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ленный на штанге 10, входит в продольный паз первой направляющей — поворотного вала 2.

При включении привода толкатели 12 перемещаются по направляющим 2 и 8, а выступ

13 перемещается в продольном пазу поворотного вала — направляющей 2, препятствуя ее по вор оту.

Выключение полок механизма перемещения набора возможно только в крайних переднем и заднем положениях, что исключает поломки механизма.

1. Реал для хранения набора по авт. св.

¹ 238557, отличающийся тем, что, с целью повышения его надежности в работе, во второй направляющей выполнен паз, а штанга снабжена упором, входящим в паз.
